Реферат



Союз Советских

Социалистических

Республик

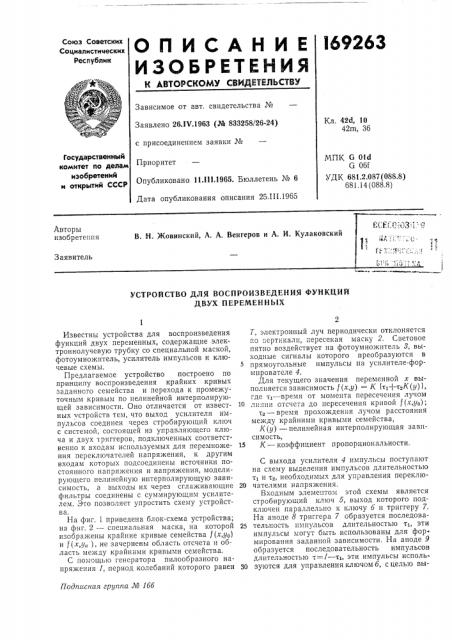

О П И С А Н И Е l69263

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 26.IV.1963 (М 833258/26-24) Кл. 42(3, 10

42m, 36 с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК G 010

G 06I

УДК 681.2.087 (088.8) 681, 14 (088.8) П р ио.р итет

Опубликовано 11Л11.1965. Бюллетень № 6

Дата опубликования описания 25.III.1965

Авторы изобретения

В. Н. Жовинский, A. А, Венгеров и А. И. Кулаковский

Заявитель

УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ФУНКЦИЙ

ДВУХ ПЕРЕМЕННЫХ

Подписная группа № 1бб

Известны устройства для воспроизведения функций двух переменных, содержащие электроннолучевую трубку со специальной маской, фотоумножитель, усилитель импульсов и ключевые схемы.

Предлагаемое устройство построено по принципу воспроизведения крайних кривых заданного семейства и перехода к промежуточным кривым по нелинейной интерполирующей зависимости. Оно отличается от известных устройств тем, что выход усилителя импульсов соединен через стробирующий ключ с системой, состоящей из управляющего ключа и двух триггеров, подключенных соответст. венно к входам используемых для перемножения переключателей напряжения, к другим входам которых подсоединены источники постоянного напряжения и напряжения, моделирующего нелинейную интерполирующую зависимость, а выходы их через сглаживающие фильтры соединены с суммирующим усилителем. Это позволяет упростить схему устройства.

На фиг. 1 приведена блок-схема устройства; на фиг. 2 — специальная маска, на которой изображены крайние кривые семейства f(x,уо) и f(x,у„), не зачернены область отсчета и область между крайними кривыми семейства.

С помощью генератора пилообразного напря>кения 1, период колебаний которого равен

Т, электронный луч периодически отклоняется по вертикали, пересекая маску 2. Световое пятно воздействует на фотоумножитель >, выходные сигналы которого преобразуются в прямоугольные импульсы на усилителе-формирователе 4.

Для текущего значения переменной х выполняется зависимость f(x,у) = К 1т,+т.К(у)), где т,— время от момента пересечения лучом лн. ши отсчета до пересечения кривой f(x,у,); т2 — время прохождения лучом расстояния между крайними кривыми семейства, К(у) — нелинейная интерполирующая зависимость, 15 К вЂ” коэффициент пропорциональности.

С выхода усилителя 4 импульсы поступают на схему выделения импульсов длительностью т1 и т2, необходимых для управления переклю20 чателями напряжения, Входным элементом этой схемы является стробирующий ключ 5, выход которого подключен параллельно к ключу б и триггеру 7.

На аноде 8 триггера 7 образуется последова25 тельность ими длительностью tg, эти импульсы могут быть использованы для фор. мирования заданной зависимости. На аноде 9 образуется последовательность импульсов длительностью -.=I — т, эти импульсы исполь30 зуются для управления ключомб, с целью вы169263

T! .: .

О;.; . э:;!::." . деления импульсов длительностью т . Ключ 6 открыт в течение времени z. Ha вход ключа 6 поступают импульсы, соответствующие заднему фронту импульсов усилителя 4, Выходные импульсы ключа б используются для сброса триггера 10, срабатывающего от импульсов, снимаемых с анода 8 триггера 7. При этом на аноде триггера 10 образуется последовательность импульсов длительностью то. Эта последовательность импульсов используется для управления переключателем напряжения П, на вход которого подключено напряжение, пропорциональное К(у). Импульсы, поступающие с анода 8 триггера 7, используются для управления переключателем напряжения 12, на вход которого подключено постоянное напряжение.

Выходное напряжение, пропорциональное исходной функции двух переменных, образуется на выходе суммирующего.операционного усилителя, входы которого связаны через сглаживающие RC-фильтры с выходами переключателей напряжения 11 и 12.

Для предотвращения срабатывания схемы выделения импульсов в момент обратного хо!!. ..:. !, !! ! i,! . ,о!!;,"!о,,о . .

, Г.! !!!!! ! !.

1 т е оэ ! ., !! .!!

-Ici !".: : Jl э,о If !"...,. i!! il да луча использована цепочка из одновибратора 13, ключа б и управляемого триггера 10.

Предмет изобретения

Устройство для воспроизведения функций двух переменных, содержащее электроннолучевую трубку, экран которой закрыт маской, фотоумножитель, усилитель импульсов и ключевые схемы, отличающееся тем, что, с целью

10 получения напряжения, пропорционального одной из функций, ограничивающих заданное семейство кривых, и напряжения, пропорционального разности крайних кривых семейства, а также упрощения схемы, выход усилителя

15 импульсов соединен через стробирующий ключ с системой, состоящей из управляющего ключа и двух триггеров, подключенных соответственно к входам используемых для перемножения переключателей напряжения, к другим

20 входам которых подсоединены источники постоянного напряжения и напряжения, моделирующего нелинейную интерполирующую зависимость, а выходы их через сглаживающие фильтры соединены с суммирующим уси-:

25 лителем.
