СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s<).> ""В 24 В 7/17

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4472317/08 (22) 22.06.88 (46) 23.11.91,Бюл.N. 43 (71) Научно-производственное обьединение подшипниковой промышленности (72) В.А.Ушастов, Ю.Г.Растегаев, А,A.Мурашев и В.M,ÊèpþxèH (53) 621.923.9(088.8) (56) Авторское свидетельство СССР М

1393599, кл. В 24 В 7/16, 1986. (54) СПОСОБ ДВУСТОРОННЕЙ ОБРАБОТКИ ТОРЦОВ ДЕТАЛЕЙ (57) Изобретение относится к механической обработке изделий и может быть использо. вано для шлифования боковых поверхностей цилиндрических тел вращения диаметром и длиной менее 3 мм. Цель изобретения — расширение технологических Ы,, 1692819 А1 возможностей за сче-. обработки торцов цилиндрических роликов диаметром и длиной: менее 3 мм. Шлифовальные круги 3 выполчаны чашечной формы, а направляющие з, менты в зоне шлифования дополнительно: снабжены рабочими элементами в виде опорной 7 и поддерживающей 8 направляющих с сечением, равным длине обрабатываемых роликов 5. Направляющие установлены с расстоянием между их рабочими поверхностями, превышающим диаметр ролика 6. Ролики перемещают вдоль направляющих по прямолинейной траектории, смещенной от оси вращения кругов к их периферии из условия выступания роликов за пределы внутреннего диаметра круГов на величину не более 1/3 диаметра

Голиков. 2 ил.

1692819

Изобретение относится к механической обработке иэделий и может быть использовано для шлифования боковых поверхностей цилиндрических тел вращения диаметром и длиной менее 3 мм. 5

Целью изобретения является расширение технологических возможностей за счет обработки торцов цилиндрических роликов диаметром и длиной менее 3 мм.

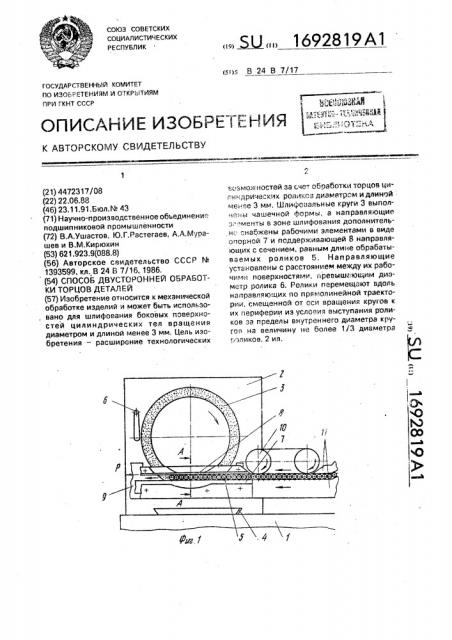

На фиг.1 представлено устройство для 10 реализации способа, поперечное сечение; на фиг.2 — разрез А-А на фиг.1.

На станине 1 смонтированы две шлифовальные бабки 2. содержащие два шпинделя с чашечными шлифовальными кру.ами 3 15 с приводами вращения, имеющие воэможность перемещаться в направляющих 4 и поворачиваться в вертикальной и горизонтальной плоскостях относительно обрабатываемой детали-ролика 5, привод 6 20 предварительной правки кругов..регулируемые опорная 7 и поддерживающая 8 направляющие, установленные между двумя шлифовальными кругами на опоре 9, механизм 10 подачи роликов в зону шлифования 25 и вибробункер (не показан) с ограничительными направляющими 11.

Способ осуществляется следующим образом.

Обрабатываемые ролики 5 ориентиру- 30 ются в вибробункере и принудительно глода ются в зону шлифования в ограничительных направляющих 11 посредством механизма подачи роликов в щель между опорной 7 и поддерживающей 8 на- 35 правляющими по прямолинейной траектории, Направляющий 7 и 8 выполнены с переменным поперечным сечением, усиленным вне эоны обработки и равным длине ролика в зоне обработки.

Необходимый съем припуска с роликов

5 и требуемая точность формы торца обеспечиваются взаимным расположением шли-. фовальных кругов 3 в вертикальной и горизонтальной плоскостях и направляющих элементов 7 и 8. Ролик перемещают по прямолинейной траектории вдоль направляющих 7 и 8., которые смещают в вертикальнои flRQGKGcYM от оси вращения кругов к их периферии. При этом самозатачивание кругов обеспечивается выступанием роликов при их перемешении за пределы внутреннего диаметра кругов в Их диаметральной плоскости, перпендикулярной направляющим 7 и 8, на величину не более 1/3 диаметра роликов.

Фо рмула изобретения

Способ двусторонней обработки торцов деталей, при котором их перемещают по прямолинейной траектории между двумя вращающимися чашечными кругами, о т л ич а ю шийся тем, что, с целью расширения технологических возможностей за счет обработки цилиндрических роликов диаметром и длиной менее 3 мм, прямолинейную траекторию перемещения роликов смещают в вертикальной плоскости от оси вращения кругов к их периферии из условия выступания роликов за пределы внутреннего диаметра кругов в их диаметральной плоскости, перпендикулярной прямолинейной траектории, на величину не более 1/3 диаметра роликов.
