Способ сшивки щитов доньев бочек

Способ сшивки щитов доньев бочек

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности, в частности к способам сшивки доньев бочек. Цель изобретения - повышение производительности способа. Одновременно укладывается комплект клепок 1 щита 3 на стол сшивки. В зазоры между боковыми сторонами клепок заводят шпильки 2. Клепки 1 сдавливаются между собой, готовый щит удаляют из зоны сшивки. 1 ил,

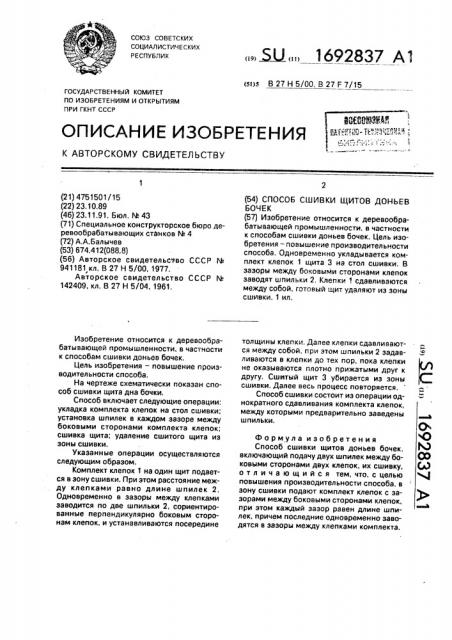

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 27 Н 5/00, В 27 F 7/15

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4751501/15 (22) 23.10.89 (46) 23.11.91. Бюл, hh 43 (71) Специальное конструкторское бюро деревообрабатывающих станков М 4 (72) А,А.Балычев (53) 674.412(088„8) (56) Авторское свидетельство СССР М

941181 кл. В 27 Н 5/00, 1977.

Авторское свидетельство СССР М

142409, кл. В 27 Н 5/04, 1961.

Изобретение относится к деревообрабатывающей промышленности, в частности к способам сшивки доньев бочек.

Цель изобретения — повышение производительности способа.

На чертеже схематически показан способ сшивки щита дна бочки.

Способ включает следующие операции: укладка комплекта клепок на стол сшивки; установка шпилек в каждом зазоре между боковыми сторонами комплекта клепок; сшивка щита; удаление сшитого щита из зоны сшивки.

Указанные операции осуществляются следующим образом.

Комплект клепок 1 на один щит подается в зону сшивки. При этом расстояние между клепками равно длине шпилек 2.

Одновременно в зазоры между клепками заводится по две шпильки 2, сориентированные перпендикулярно боковым сторонам клепок, и устанавливаются посередине

„„. Ы „„1692837А1 (54) СПОСОБ СШИВКИ ЩИТОВ ДОНЬЕВ

БОЧЕК (57) Изобретение относится к деревообрабатывающей промышленности, в частности к способам сшивки доньев бочек. Цель изобретенияя — повышение и роизводительности способа, Одновременно укладывается комплект клепок 1 щита 3 на стол сшивки. В зазоры между боковыми сторонами клепок заводят шпильки 2. Клепки 1 сдавливаются между собой, готовый щит удаляют иэ зоны сшивки. 1 ил. толщины клепки. Далее клепки сдавливаются между собой, при этом шпильки 2 эадавливаются в клепки до тех пор, пока клепки не оказываются плотно прижатыми друг к другу. Сшитый щит 3 убирается из зоны сшивки, Далее весь процесс повторяется.

Способ сшивки состоит из операции однократного сдавливания комплекта клепок, между которыми предварительно заведены шпильки.

Формула изобретения

Способ сшивки щитов доньев бочек, включающий подачу двух шпилек между боковыми сторонами двух клепок, их сшивку, отличающийся тем, что, с целью повышения производительности способа, в зону сшивки подают комплект клепок с зазорами между боковыми сторонами клепок, при этом каждый зазор равен длине шпилек, причем последние одновременно заводятся в зазоры между клепками комплекта.

1692837
