Реферат



Изобретение относится к транспортноскладским работам при переработке мешков с сыпучим материалом и может быть использовано в целлюлозно-бумажной и других отраслях народного хозяйства. Цель изобретения - более полное опорожнение мешков. При перемещении стола с мешком в вертикальное положение последний оказывается своей верхней частью между рабочими ветвями 2 и 3 и зажимается башмаками. При зажиме мешка кронштейн 13 поворачивается вправо, сжимая пружину 15. Затем мешок перемещается ветвями 2 и 3, разрезается снизу дисковым ножом и разружается в бункер. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) s В 65 В 69/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

3Г1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4765238/13 (22) 05.12,89 (46) 23.11,91. Бюл. М 43 (75) Ю.Я.Грановский и В.Ю.Грановский (53) 621.798.34(088.8) (56) Авторское свидетельство СССР

М 1502422, кл. В 65 В 69/00, 1987.

Авторское свидетельство СССР

М 1446037, кл. В 65 В 69/00, 1987. (54) УСТРОЙСТВО ДЛЯ РАСТАРИВАНИЯ

МЕШКОВ С СЫПУЧИМ МАТЕРИАЛОМ (57) Изобретение относится к транспортноскладским работам при переработке меш„„ Ц„„1692899 А1 ков с сыпучим материалом и может быть использовано в целлюлозно-бумажной и других отраслях народного хозяйства. Цель изобретения — более полное опорожнение мешков, При перемещении стола с мешком в вертикальное положение последний оказывается своей верхней частью между рабочими ветвями 2 и 3 и зажимается башмаками. При зажиме мешка кронштейн

13 поворачивается вправо, сжимая пружину

15. Затем мешок перемещается ветвями 2 и

3, разрезается снизу дисковым ножом и разружается в бункер. 3 ил.

1692899

Изобретение относится к транспортноскладским работам при переработке мешков с сыпучим материалом и может быть использовано в целлюлозно-бумажной и других отраслях народного хозяйства.

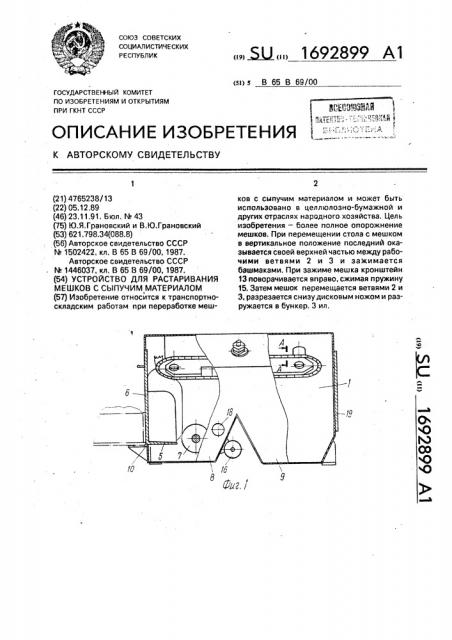

Цель изобретения — более полное опорожнение мешков, На фиг, 1 изображено устройство для растаривания мешков с сыпучим материалом, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А-А на фиг. 1.

Устройство для растаривания мешков с сыпучим материалом содержит корпус 1, механизм подачи заполненных мешков, механизм перемещения в виде двух гибких замкнутых ветвей 2 и 3 и режущий механизм.

Устройство снабжено жесткими направляющими 4 для рабочих ветвей механизма перемещения, установленными с возможностью изменения расстояния между ними. Механизм подачи выполнен в виде закрытого с торца 5 и поворотного в вертикальной плоскости стола 6, а ветви 2 и 3 механизма перемещения размещены в плоскостях, расположенных под тупым углом одна к другой, Механизм резания представляет собой дисковый нож 7, В ко(3пусе 1 размещены бункеры 8 и 9 для сыпучего материала и порожних мешков соответственно. Стол 6 закреплен в шарнире 10 и герметично прилегает к корпусу 1.

Ветвь 2 закреплена на корпусе 1 с помощью кронштейна 11 и снабжена приводом 12. Ветвь 3 закреплена с помощью кронштейна 13 на корпусе 1 в шарнире 14.

Кронштейн 13 связан с корпусом 1 сжатой пружиной 15. Ветви 2 и 3 представляют собой цепные передачи, установленные в плоскостях, располо>кенных под тупым углом

120 — 150 одна к другой.

Дисковый нож 7 имеет привод 16 и расположен вдоль продольной оси корпуса 1.

Направляющие 4 закреплены на кронштейнах 11 и 13 так, что расстояние от торца 5 вертикально располо>кенного стола 6 до рабочих ветвей соответствует высоте мешка ,(до завязки).

На ветвях 2 и 3 закреплены башмаки 17.

Бункер 8 снабжен отверстиями 18 для отвода материала, а бункер 9 имеет люк 19 для выемки порожних мешков, 5

Устройство для растаривания мешков с сыпучим материалом работает следующим образом.

После включения привода 12 начинают перемещаться гибкие. рабочие ветви 2 и 3, приводом 16 приводится во вращение дисковый нож 7.

Мешок подают на стол 6, расположенный первоначально горизонтально (показано штрихпун ктиром), Затем поворачивают стол 6 в шарнире

10 до тех пор, пока он не займет вместе с мешком (показано тонкими линиями) вертикальное положение, при этом мешок упрется в торец 5 стола, а своей верхней частью (выше завязки) окажется между рабочими ветвями 2 и 3 и будет зажат башмаками 17.

При зажиме мешка между башмаками

17 образуется зазор, кронштейн 13 поворачивается вправо в шарнире 14, сжимая дополнительно пружину 15. Усилие пружины

15 должно быть достаточным для создания между башмаками 17 и тканью мешка-силы трения, превышающей вес мешка.

Затем ветвями 2 и 3 мешок перемещается вдоль корпуса 1, ножом 7 разрезается в нижней части над бункером 8 и освобождается из башмаков 17 при достижении бункера 9.

Материал из разрезанного мешка высыпается под действием собственного веса в бункер 8, откуда затем отводится через отверстие 18; Затем стол 6 располагают горизонтально, и при подаче нового мешка цикл повторяется.

Формула изобретения

Устройство для растаривания мешков с сыпучим материалом, содержащее корпус, механизм подачи заполненных мешков, механизм перемещения в виде двух гибких замкнутых ветвей и механизм резания, о т л ич а ю щ е е с я тем, что, с целью более полного опорожнения мешков, оно снабжено жесткими направляющими для рабочих ветвей механизма перемещения, установленными с возможностью изменения расстояния между ними, механизм подачи выполнен в виде закрытого с торца и поворотного в вертикальной плоскости стола, а ветви механизма перемещения размещены в плоскостях, расположенных под тупым углом одна к другой.
