Устройство для управления процессом сброса сточных вод в водосток

Устройство для управления процессом сброса сточных вод в водосток

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам контроля и управления, может быть использовано для автоматического управления сбросом сточных вод предприятий различных отраслей промышленности и позволяет повысить надежность защиты водостока от загрязнений. Устройство дополнительно снабжено блоком 5 смешения, блоком 6 передачи максимального сигнала рассогласования , регулирующим блоком 7 и блоком 8 переключения сигнала управления. Блок 5 смешения осуществляет забор, смешение и транспортировку сточной воды, поступающей от предприятий, и речной воды, отбираемой до сбросного трубопровода сточной воды, к блоку 1 датчиков физико-химических свойств воды и блоку 4 сигнализаторов. При поступлении контролируемой смешанной воды в блок 1 осуществляется автоматическое измерение контролируемых показателей . Полученная информация поступает в блок 3 сравнения. Туда же из блока памяти 2 поступает конкретное для каждого измеряемого показателя значения установки. Сигнал управления через блок 8 переключения сигнала управления в зависимости от состава смешанной воды поступает на различные исполнительные механизмы, например задвижки, установленные на сбросном трубопроводе сточных вод и на трубопроводе подачи сточной воды в регулируемый резервуар или на трубопроводе откачки сточной воды из регулирующего резервуара в сбросной трубопровод при улучшении качества смешанной воды и возможности принятия водостоком дополнительного количества сточной воды без ущерба для его экологического состояния. 1 ил. со с ON Ю ГО ю Јь СО

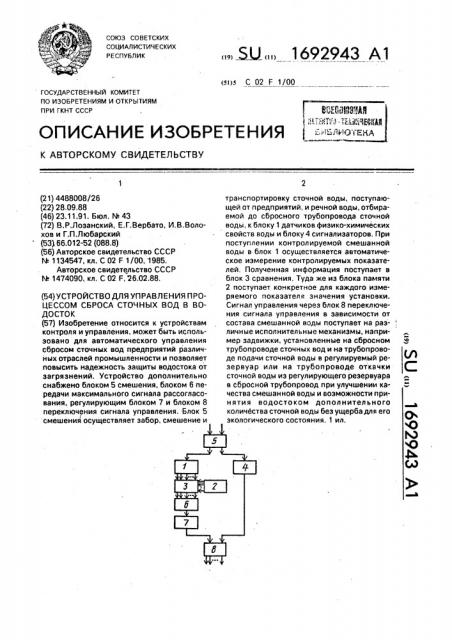

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 С 02 F 1/00

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4488008/26 (22) 28,09.88 (46) 23.11.91. Бюл. N 43 (72) В.P.Ëoçàíñêèé, E.Ã.Båðáàòî, И,В.Вопохов и Г.П.Любарский (53) 66.012-52 (088.8) (56) Авторское свидетельство СССР

М 1134547, кл. С 02 F 1/00, 1985.

Авторское свидетельство СССР

N 11447744009900,, кКл, С 02 F, 26.02.88. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ СБРОСА СТОЧНЫХ ВОД В ВОДОСТОК (57) Изобретение относится к устройствам контроля и управления, может быть использовано для автоматического управления сбросом сточных вод предприятий различных отраслей промышленности и позволяет повысить надежность защиты водостока от загрязнений. Устройство дополнительно снабжено блоком 5 смешения, блоком 6 передачи максимального сигнала рассогласования, регулирующим блоком 7 и блоком 8 переключения сигнала управления. Блок 5

/ смешения осуществляет забор, смешение и

„„. Ж„„1692943 А1 транспортировку сточной воды, поступающей от предприятий, и речной воды, отбираемой до сбросного трубопровода сточной воды, к блоку 1 датчиков физико-химических свойств воды и блоку 4 сигнализаторов, При поступлении контролируемой смешанной воды в блок 1 осуществляется автоматическое измерение контролируемых показателей, Полученная информация поступает в блок 3 сравнения. Туда же из блока памяти

2 поступает конкретное для каждого измеряемого показателя значения установки.

Сигнал управления через блок 8 переключения сигнала управления в зависимости от состава смешанной воды поступает на различные исполнительные механизмы, например задвижки, установленные на сбросном трубопроводе сточных вод и на трубопроводе подачи сточной воды в регулируемый резервуар или на трубопроводе откачки сточной воды из регулирующего резервуара в сбросной трубопровод при улучшении качества смешанной воды и возможности принятия водостоком дополнительного количества сточной воды без ущерба для его экологического состояния. 1 ил. 1692943

25

4Г

Изобретение относится к устройствам контроля и управления и может быть использовано для автоматического управления сбросом сточных вод предприятий различных отраслей промышленности, Цель изобретения — повышение надежности защиты водостока от загрязнений, На чертеже представлена блок-схема устройства, Устройство содержит блок 1 датчиков физико-химических свойств воды, блок 2 naiмяти, блок 3 сравнения, блок 4 сигнализаторов, блок 5 смещения. блок 6 передачи максимального сигнала рассогласования, регулирующи и блок 7, блок 8 переключения сигнала управления.

Один выход блока 5 сме нения через последовательно соединенные блок 1 датчиков физико-химических свойств воды, блок 3 сравнения, блок 6 передачи максимального сигнала рассогласования и регулирующий блок 7 соединен с первым входом блока 8 переключения сигнала управления.

Второй выход блока 5 смешения соединен с входом блока 4 сигнализаторов, выход которого соединен с вторым входом блока 8 переключения сигнала управления, Выход блока 2 памяти соединен с одним из входов блока 3 сравнения, Блок 1 датчиков физико-:химических свойств воды содержит определяемый составом сточных вод набор автоматических датчиков для контроля таких показателей как, например, температура, электропра, водность, концентрация хлоридов, мутНОСТЬ, РЭСХОД ВОДЫ И Т.Д.

Блок 2 памяти представляет собой запоминающее устройство, предназначенное для запоминания конкретной уставки заданного значения измеряемого показателя сточных вод.

Блок 3 сравнения предназначен для сравнения входного сигнала, пропорционального значению измеряемого показателя, с заданной его уставкой и формирования выхОднОГО сиГнала е зависимости От реэуль" татов сравнения и равного разности между действительным и заданным его значениями.

Блок 4 сигнализаторов содержит набор специальных устройств, реагирующих нэ превышение концентрации определенного вещества либо группы веществ в контролируемой воде, например биологические сигнал лзаторы токсичности, использующие в качестве тест объектов живые существа и растения.

Блок 5 смешения содержит заборные, транспортирующие и смесительные устройства и предназначен для органиэации смешения сточной воды и воды водостока с целью получения cMpLUàííaé воды со свойствами, идентичными тому составу, который будет иметь место в растворе полного смешения после поступления в водосток сточных вод, Блок 6 передачи максимального сигнала рассогласования предназначен для выбора ,сигнала рассогласования, равного значению максимального отклонения от заданного значения одного из измеряемых показателей.

Регулирующий блок.7 формирует управляющий сигнал, реализующий выбранный закон управления таким образом, чтобы свести к нулю сигнал рассогласования по управляемому в данный момент времени показателю, Блок 8 переключения сигнала управления предназначен для переключения управляющего сигнала на различные задвижки и насосы (не показаны).

Устройство работает следующим образом.

Блок 5 смешения осуществляет забор, смешение и транспортировку сточной воды. поступающей от предприятия, и речной воды, отбирэемой до сбросного трубопровода сточной воды, к блоку 1 датчиков физико-химических свг йств воды и блоку 4 сигнализаторов.

В случае H-në÷èÿ в смешанной воде веществ, не контролируемых автоматическими датчиками, в количествах, превышающих уровень срабатывания сигнализаторов, блок 4 сигналиэаторов формирует сигнал, поступающий в блок 8 переключения сигнала управления, При поступлении этого сигнала блок 8 выдает сигнал на закрытие запорной задвижки, например, установленной на сбросном трубопроводе сточной воды после аварийного резервуара.

При поступлении контролируемой смешанной воды в блок 1 датчиков физико-химических свойств воды осуществляется автоматическое измерение контролируемых показателей, Полученная информация поступает в блок 3 сравнения. Туда же из блока 2 памяти поступает конкретное для каждого измеряемого показателя значение уставки, Сигналы, соответствующие разности между текущим значением измеряемого показателя и уставкой, поступают в блок 6 передачи максимального сигнала рассогласования, а с него сигнал рассогласования по показателю, имеющему в данное время максимальное отклонение от уставки, поступает в регулирующий блок 7, реализующий заданный закон управления. Сигнал управления через блок 8 переключения сигнала управления в зависимости от состава сме1692943

Составитель А.Попов

Редактор Н.Тупица Техред М.Моргентал Корректор Э,Лончакова

Заказ 4046 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 шанной воды поступает на различные задвижки, например, установленные на сбросном трубопроводе сточных вод и на трубопроводе подачи сточной воды в регулируемый резервуар (при превышении кон- 5 центрации загрязняющих веществ в сточной воде) или на трубопроводе откачки сточной воды из регулирующего резервуара в сбросной трубопровод при улучшении качества смешанной воды и возможности при- 10 нятия водостоком дополнительного количества сточной воды без ущерба для его экологического состояния. Это происходит при достижении полного открытия регулирующей задвижки, установленной на 15 сбросном трубопроводе, Формула изобретения

Устройство для управления процессом сброса сточных вод в водосток, содержащее 20 блок датчиков физико-химических свойств воды, блоки памяти, сравнения и сигналиэаторов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности защиты водостока от загрязнений, оно дополнительно снабжено блоками смешения, передачи максимального сигнала рассогласования, регулирующим, переключения сигнала управления и исполнительными механизмами, при этом первый выход блока смешения через последовательно соединенные блок датчиков физико-химических свойств воды, блок сравнения, блок передачи максимального сигнала рассогласования и регулирующий блок соединен с первым входом блока переключения сигнала управления, а второй выход — с входом блока сигналиэаторов, выход которого соединен с вторым входом блока переключения сигнала управления, выходы которого связаны с исполнительными механизмами, а выход блока памяти соединен с одним из входов блока сравнения,
