Изобретение относится к микробиологической промышленности, а именно к аппаратамдлявыращивания микроорганизмов. Цель изобретения - повышение производительности аппарата за счет более равномерного и полного перемешивания среды. Аппарат содержит емкость 1, внутри которой размещены аэратор 4 и устройство для перемешивания среды, содержащее шнеки 5 в кожухах 7 и привод 6. В кожухах 7 выполнены каналы 8 и 9 для подвода к шнекам 5 среды и ее вывода из полости кожуха 7. По центру емкости 1 установлена многоярусная лопастная мешалка 12. Перемешивающие устройства - шнеки 5 и мешалка 12, обеспечивают постоянную циркуляцию среды во всем объеме емкости 7 без образования застойных зон, а также взаимный обмен верхних и нижних слоев жидкости, что приводит к более эффективному массообмену и росту производительности . 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) s С 12 М 1/Об

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4648598/13 (22) 07.02.89 (46) 23.11.91. Бюл. N 43 (75) А.П.Лаптев (53) 663.15.02 (088.8) (56) Авторское свидетельство СССР

М 371271, кл, С 12 M 1/Об, 1969. (54) АППАРАТ ДЛЯ ВЫРАЩИВАНИЯ МИКРООРГАНИЗМОВ (57) Изобретение относится к микробиологической промышленности, а именно к аппаратам для выращивания микроорганизмов. Цель изобретения — повышение производительности аппарата за счет более равномерного и полного переме Ы „1693035 А1 шивания среды. Аппарат содержит емкость

1, внутри которой размещены аэратор 4 и устройство для перемешивания среды, со держащее шнеки 5 в кожухах 7 и привод 6.

В кожухах 7 выполнены каналы 8 и 9 для подвода к шнекам 5 среды и ее вывода из полости кожуха 7. По центру емкости 1 установлена многоярусная лопастная мешалка

12, Перемешивающие устройства — шнеки 5 и мешалка 12, обеспечивают постоянную циркуляцию среды во всем объеме емкости

7 без образования застойных зон, а также взаимный обмен верхних и нижних слоев жидкости, что приводит к более эффективному массоабмену и росту производительности. 3 ил.

1693035

Изобретение относится к микробиологической промышленности, а именно к аппаратам для выращивания микроорганизмов, Целью изобретения является повыше- 5 ние производительности путем более равномерного и полного перемешивания

Среды.

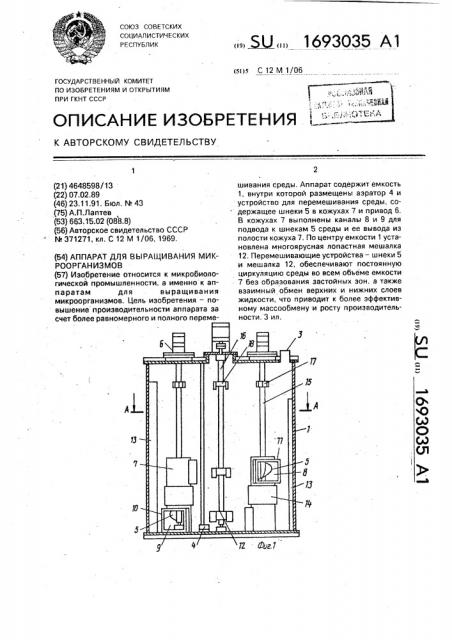

На фиг.1 изображен аппарат, продольный разрез; на фиг,2 — разрез А — А на фиг.1; 10 на фиг.3 — разрез Б — Б на фиг,2.

Аппарат для выращивания микроорганизмов содержит цилиндрическую емкость

1 с патрубком 2 для отвода суспенэии и патрубком 3 для отвода отработанного газа, 15 расположенный в нижней части емкости 1 аэратор 4 и размещенное в емкости устройство для перемешивания среды, содержащее размещенные равномерно по окружности у стенки емкости 1 вертикаль- 20 ные шнеки 5, установленные на днище емкости 1 с возможностью вращения, Каждый иэ шнеков 5 снабжен приводом 6 и заключен в цилиндрический кожух 7, имеющий два канала 8 и 9 для подвода и отвода среды 25 соответственно, Канал 8 для подвода среды расположен в верхней части кожуха 7 и его входной участок 10 направлен противоположно круговому потоку среды в емкости 1, а канал 9 для отвода среды из кожуха 7 30 расположен в нижней его части и его выходной участок 11 направлен по ходу этого потока, Кроме того, в емкости 1 по ее оси установлена многоярусная лопастная мешалка 12, Емкость 1 и кожух 7 снабжены 35 теплообменными рубашками 13 и 14 соответственно. Приводные валы 15 и 16 шнеков

5 и мешалки 12 снабжены механически>и пеногасителями 17 и 18 соответственно.

Аппарат работает следующим образом, 40

Цилиндрическую емкость 1 заполняют питательной средой и производят посев микроорганизмов. Затем включают мешалку 12 и подают воздух через аэратор 4, а также приводят по вращение шнеки 5. По- 45 следние засасывают культуральную среду через каналы 8 в кожухах 7 и выбрасывают через каналы 9. При этом происходит диспергирование среды в полостях кожухов 7, а вся масса среды в емкости 1 приобретает вращательное дви>кение, в процессе которого среда перемешивается как мешалкой 12, так и шнеками 5.

Шнеки 5 при своем вращении перекачивают жидкость из верхних слоев объема среды в емкости 1 внижние,,к ее днищу.

Таким образом, размещение в емкости

1 равномерно по ее окружности у стенки шнеков 5 в кожухах 7 позволяет создать организованную интенсивную циркуляцию среды в аппарате как по высоте емкости 1, так и по ее площади и организовать чередующиеся потоки жидкости в вертикальных и радиальных направлениях, Такой характер перемешивания культуральной среды приводит к ликвидации застойных зон и более полному насыщению жидкости кислородом воздуха, что дает прирост производительности по биомассе.микроорганизмов.

Формула изобретения

Аппарат для выращивания микроорганизмов, содержащий цилиндрическую емкость с технологическими патрубками, размещенное в емкости устройство для перемешивания среды и расположенный в нижней части емкости аэратор, о т л и ч а юшийся тем, что, с целью повышения производительности за счет более равномерного и полного перемешивания среды, устройство для перемешивания среды содержит размещенные равномерно по окружности у стенки емкости вертикальные шнеки, установленные на ее днище с возможностью вращения, каждый шнек заключен в цилиндрический кожух, имеющий два канала для подвода и отвода среды, при этом канал для подвода среды расположен в верхней части кожуха и его входной участок направлен противополо>кно круговому потоку среды в емкости, а канал для отвода среды расположен в нижней части кожуха и его выходной участок направлен по ходу этого потока.

\ /

1693035

Фиа3
