Изобретение относится к цветной металлургии, в частности к конструкциям устройства для обработки руд и рудных концентратов мокрыми способами, Цель изобретения — повышение степени извлечения металлов.

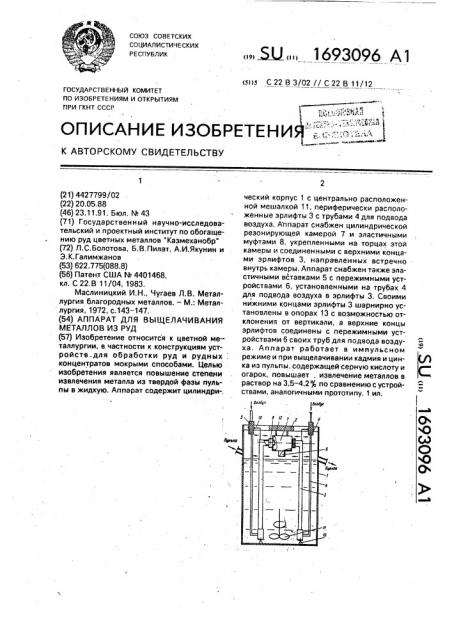

На чертеже показан предлагаемый ап парат, Аппарат для выщелачивания металлов из руд содержит цилиндрический корпус 1 с перегородкой 2. В цилиндрический корпус по его периферии вставлены эрлифты 3 с трубами 4 для подвода воздуха. Труба. 4 соединяется с эрлифтом 3 в его нижней части. В верхней части трубы 4 расположены эластичные вставки 5. Вокруг эластичной вставки 5 находится пережимное устройство 6. Верхние концы эрлифтов 3 соединены с резонирующей камерой 7 через эластичные муфты 8, Цилиндрическая резонирующая камера снабжена отводящим патрубком 9. Верхние концы эрлифта 3 соединены с пережимным устройством бтягой 10.

В центре корпуса 1 расположена мешалка

11. Резонирующая камера 7 соединена с перегородкой 2 при помоЩи крепления 12.

Эрлифты 3 соединены с корпусом 1 шарнирными опорами 13, к которым присоединены нижние концы эрлифтов 3.

Аппарат для выщелачивания металлов из руд работает следующим образом, Пульпа, состоящая из твердой фазы (измельченной руды) и жидкой фазы (растворителя), помещена в корпус 1. Эрлифтами 3 пульпа импульсами подается в резонирующую камеру 7 через эластичные муфты 8.

B момент импульса эрлифты 3 вследствие отдачи отодвигаются в сторону, противоположную выбросу пульпы. Муфта 8 растягивается и накапливает часть энергии импульсного выброса пульпы. При помощи тяги 10, кинематически связанной с пережимным устройством 6, в момент импульса происходит сжатие эластичной вставки 5, Подача воздуха в эрлифты 3 прекращается и он перемещается за счет энергии растяже-, 5 ния эластичной муфты 8 в исходное вертикальное положение, Тяга 6 перемещается и открывает пережимным устройством доступ воздуха в трубу 4 через эластичную муфту 8.

И снова пульпа подается в резонансную ка10 меру 7 импульсбм и т.д. С помощью мешалки . 11 происходит дополнительное перемешивание пульпы в корпусе 1.

Применение предлагаемого аппарата для выщелачивания кадмия и цинка из пуль15 пы (жидкая фаза — серная кислота, твердая фаза — огарок) позволяет повысить их извлечение в раствор на 3,5 и 4,2 соответственно по сравнению с известными аппаратами для выщелачивания.

2Q Формула изобретения

Аппарат для выщелачивания металлов из руд, содержащий цилиндрический корпус с центрально расположенной мешалкой и периферически расположенные эрлифты с

25 трубами для подвода воздуха, о т л ич а ю шийся тем, что, с целью повышения степени извлечения металла, он снабжен цилиндрической резонирующей камерой и эластичными муфтами, укрепленными на тор30 цах камеры и соединенными с верхними концами эрлифтов, направлейных встречно внутрь камеры, и

-эластичными вставками с пережимными устройствами, установленными

35 на трубах для подвода воздуха в эрлифты, при этом эрлифты нижними концами установлены шарнирно с возможностью отклонения от вертикали, а верхние концы соединены с

40 пережимными устройствами труб для подвода воздуха.
