Электролит для удаления никелевых покрытий с цинковых сплавов

Электролит для удаления никелевых покрытий с цинковых сплавов

Иллюстрации

Показать все

Реферат



Изобретение касается электрохимического производства и может быть использовано в практике гальванических цехов, где осуществляется удаление дефектных никелевых покрытий. Целью изобретения является снижение токсичности и повышение работоспособности электролита. Для этого электролит на основе серной и фосфорной кислот дополнительно содержит персульфат калия 0,4-0,6 мас.% и глицин 0,9-1,1 мас,%. 2 табл.

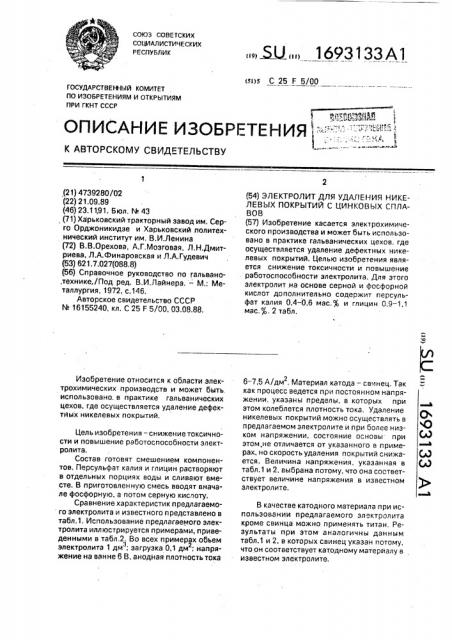

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 С 25 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4739280/02 (22) 21.09.89 (46) 23.1191. Бюл. М 43 (71) Харьковский тракторный завод им. Серго Орджоникидзе и Харьковский политехнический институт им. В.И.Ленина (72) В.В.Орехова, А.Г,Мозговая, Л.Н.Дмитриева, Л.А.Финаровская и Л.А.Гудевич (53) 621.7.027(088,8) (56) Справочное руководство по гальвано.технике,/Под ред. В.И.Лайнера. — M.: Металлургия, 1972, с.146.

Авторское свидетельство СССР

hh 16155240, кл. С 25 F 5/00, 03.08.88, Изобретение относится к области электрохимических производств и может быть. использовано. в практике гальванических цехов, где осуществляется удаление дефектйых никелевых покрытий.

Цель изобретения — снижение токсичности и повышение работоспособности электролита, Состав готовят смешением компонентов. Персульфат калия и глицин растворяют в отдельных порциях воды и сливают вместе, В приготовленную смесь вводят вначале фосфорную, а потом серную кислоту.

Сравнение характеристик предлагаемого электролита и известного представлено в табл.1, Использование предлагаемого электролита иллюстрируется примерами, приведенными в табл.2. Во всех примерах объем электролита 1 дм; загрузка 0,1 дм; напря2. жение на ванне 6 В, анодная плотность тока

БО 1693133 А1 (54) ЭЛЕКТРОЛИТ ДЛЯ УДАЛЕНИЯ НИКЕЛЕВЫХ ПОКРЫТИЙ С ЦИНКОВЫХ СПЛАВОВ (57) Изобретение касается электрохимического производства и может быть использовано в практике гальванических цехов, где осуществляется удаление дефектных никелевых покрытий. Целью изобретения является снижение токсичности и повышение работоспособности электролита. Для этого электролит на основе серной и фосфорной кислот дополнительно содержит персульфат калия 0,4-0,6 мас.% и глицин 0,9 — 1,1 мас,%, 2 табл.

6-7,5 А/дм . Материал катода — свинец. Так

2 как процесс ведется при постоянном напряжении, указаны пределы, в которых при этом колеблется плотность тока. Удаление никелевых покрытий можно осуществлять в предлагаемом электролите и при более низком напряжении, состояние основы при этом.не отличается от указанного в примерах, но скорость удаления покрытий снижается. Величина напряжения, указанная в табл.1 и 2, выбрана потому, что она соответствует величине напряжения в известном электролите.

В качестве катодного материала при использовании предлагаемого электролита кроме свинца можно применять титан. Результаты при этом аналогичны данным табл.1 и 2, в которых свинец указан потому, что он соответствует катодному матерйалу в известном электролите.

1693133

Таблица одержание компонентов> мас,2 и показатели свойств для электролита по примеру

Компоненты и свойства

Предлагаемыи

40 г0

40 го

0>5

1,,0

Остальное

1,0

Остальное

1,0.

0,1

2,6

5,0

Титан

0,1 г,6

5,0

Титан

25,00

О,1

Отсутствует

28,9-30,9

29> E-30>7

330

490, 980

760

Светлый

„lI

« I I

Светлый

Темные пятна на выпук»ь>х участках

> н

900

> Вниду неудовлетворительного качества поверхности дальнейшие испытания не приводя >

Согласно данным табл.1 и 2, предлагаемый электролит по сравнению с известным не содержит токсичных соединений хрома, обеспечивает удаление никелевых покрытий с цинковой основы с высокой скоростью в свежеприготовленном электролите и стабилизирует эту скорость при его длительной эксплуатации, а также дает возможность осущсствлять повторное нанесение покрытий.

При использовании предлагаемого электролита нет необходимости в частой его замене, т.е. снижается расход химикатов.

Кроме того, улучшаются условия труда за счет исключения токсичных соединений хрома.

Верная кислота

Фосфорная кислота

Хромовый ангидрид

Персульфат калия

Глицин

Вода

Объем электролита, дм»

Площадь загружаемой поверхности, дмэ

Напряжение на ванне> В

Анодная плотность тока, А/дмэ

Натериал катода

Содержание соединений хрома в свежеприготовленном электролите, г/л: (z< при ПДК,равной 0,0001 г/л

g.z при ПДК, равной О, О 00 5 r/ë

Скорость удаления никелевых покрытий, мг/ч смз

Степень удаления никелевых покрытий при исходной толцине 6 мкм с поверхности сложной конфигурации so времени, мин

1О

Количество обработанной поверхности без корректирования элект" ролита, дмз

Общее количество обработанной поверхности без измены электролита, но с периодической корректировкой его состава, дмэ

Внешний нид основы после удаления покрытия в электролите, через который пропущено коли- чество электролита, А ч/л:

Свежеприготовленный

823

Формула изобретения

Электролит для удаления никелевых покрытий с цинковых сплавов, включающий

5 серную и фосфорную кислоты, о т л и ч а юшийся тем, что, с целью снижения токсичности и повышения работоспособности электролита, он дополнительно содержит персульфат калия и глицин при следующем

1G соотношении компонентов, мас. :

Серная кислота 35-45

Фосфорная кислота 18-22

Персульфат калия 0,4-0,6

Глицин 0,9-1,1

15 Вода Остальное

Никелевое покрытие по всей поверхности

То we

Никелевое покрытие отсутствует как в углублениях, так и на выступах

1693133

Т а б тт и ц а

Компоненты и свойства

4 9

2 3

0,5

1,0

0,8

0,8

0,3

1,3

0,8

1,3

18

0,4

0,9

27,8

29,6

28,9

18,1

17.1

22,9

30 9

Темный налет

Светлый, но больСветлый Светлый Темный

Светлый

Светлый налет, наличие пор но есть растраелен ттые участки шое количество пор

480 498

490

960 980

980

П р и м е ч а н и е. Внешний еид основы после удаления покрытия в электролите, подеергаеше ся длительной эксплуатации, для примеров 1-3 соответствует указанному в табл,1, для примеров

4-7 испытания не проводили ввиду неудовлетворительных результатee в сеежеприго тоеленном электролите

Редактор Н. Яцола

Заказ 4055 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Серная кислота

Фосфорная кислота

Персульфат калия

Глицин

Вода

Скорость удаления никелевых покрытий, мг/ч смз

Вмешний вид основы после удаления покрытия

Количество обработанной поверхности без корректирования электролита, дмз

Общее количество обработанной поверхности без замены электролита, но с периодическим корректированием, дмз

Содсраание компонентов, мас.ь, и показатели свойств ntt ttptt ep(45 40

22 20

0,6 0,3

1,1 0,8

Остальное

Составитель Н. Скопинцева

Техред M.Ìîðãåíòàë Корректор О. Ципле
