Реферат



Изобретение относится к сортированию волокнистых суспензий и может быть использовано в целлюлозно-бумажной промышленности . Сортировка для волокнистой суспензии состоит из корпуса 1 с патрубками для подвода исходной суспензии 2 и отвода сортированной фракции 3 и отходов 4, установленного в корпусе 1 ситового барабана 5 с окном 6 для выхода отходов, ротора 7 с возмущающими элементами 8, закрепленной в корпусе 1 камеры для приема отходов из зоны воздействия возмущающих элементов 8, соединяющей окно 6 для выхода отходов s ситовом барабане 5 с патрубком отходов 4, и регулятора отходов, смонтированного в камере отходов. Задвижка регулятора отходов примыкает к окну 6 ситового барабана 5 в зоне воздействия возмушающих элементов 8 ротора 7. Задвижка регулятора отходов может быть выполнена в виде поворотного стакана с пазом на его цилиндрической поверхности или в виде прилива , смонтированного на барабане 5, установленном с возможностью поворота вокруг своей оси. 2 з. п. ф-лы, 11 ил. w Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.. ЙЛ,„, 169315Q А1 (54)5 D 21 D 5/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР у .грЯ30И

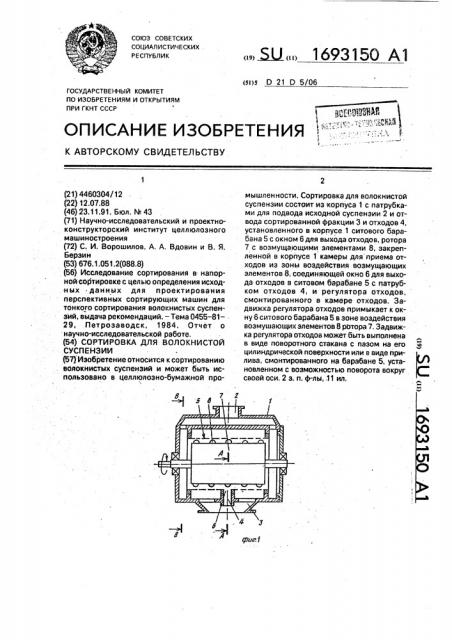

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 Z (21) 4460304/12 (22) 12.07.88 (46) 23.11.91. Бюл. hL 43 (71) Научно-исследовательский и проектноконструкторский институт целлюлозного . машиностроения (72) С. И. Ворошилов, А, А. Вдовин и В. Я.

Берзин (53) 676.1.051.2(088,8) (56) Исследование сортирования в напорной сортировке с целью определения исходных данных для проектирования перспективных сортирующих машин для тонкого сортирования волокнистых суспензий, выдача рекомендаций. — Тема 0455 — 81—

29, Петрозаводск, 1984. Отчет о научно-исследовательской работе. (54) СОРТИРОВКА ДЛЯ ВОЛОКНИСТОЙ

СУСПЕНЗИИ (57) Изобретение относится к сортированию . волокнистых суспензий и может быть использовано s целлюлозно-бумажной промышленности. Сортировка для волокнистой суспензии состоит из корпуса 1 с патрубками для подвода исходной суспензии 2 и отвода сортированной фракции 3 и отходов 4, установленного в корпусе 1 ситового барабана 5 с окном 6 для выхода отходов, ротора

7 с возмущающими элементами 8, закрепленной в корпусе 1 камеры для приема отходов иэ зоны воздействия возмущающих элементов 8, соединяющей окно 6 для выхода отходов в ситовом барабане 5 с патрубком отходов 4, и регулятора отходов, смонтированного в камере отходов. Задвижка регулятора отходов примыкает к окну 6 ситового барабана 5 s зоне воздействия возмушающих элементов 8 ротора 7. Задвижка регулятора отходов может быть выполнена в виде поворотного стакана с пазом на его цилиндрической поверхности или в виде прилива, смонтированного на барабане 5, установленном с воэможностью поворота вокруг своей оси, 2 з. и. ф-лы,,11 ил.

Изобретение относится к сортированию волокнистых суспензий и может быть использовано в целлюлозно-бумажной промышленности.

Цель изобретения — снижение потерь кондиционного волокна сортированной фракции.

На фиг. 1 изображена сортировка для волокнистой суспензии, продольный разрез; на фиг. 2 — разрез А — А на фиг, 1; на фиг, 3 и 4.— то же, варианты; на фиг. 5 — разрез

Б-Б на фиг, 3; на фиг. 6 — разрез  — В на фиг.

1, на фиг. 7 — разрез А — А на фиг, 1, вариант; на фиг. 8 — вид Д на фиг. 7; на фиг, 9- разрез

Г-Гна фиг. 7; на фиг, 10 и 11 — вид Е на фиг.

Сортировка для волокнистой суспензии состоит иэ корпуса 1 с патрубками для подвода исходной суспензии 2 и отвода сортированной фракции 3 и отходов 4, установленного в корпусе 1 ситового барабана 5 с окном б для выхода отходов, ротора

7 с возмущающими элементами 8, закрепленной в корпусе 1 камеры 9 для приема отходов иэ зоны воздействия возмущающих элементов 8, соединяющей окно 6 для выхода отходов в ситовом барабане 5 с патрубком 4 отходов, и регулятора 10 отходоа, смонтированного в камере 9 ОтхОДОв. 38движка 11 регулятора 10 отходов примыкает к окну б ситового барабана 5 в зоне воздействия возмущающих элементов 8 ротора 7, Задвижка 11 регулятора 10 отходов может

6b3fb выполнена в виде fIoeoporHo3ocTBKGH8

12 с пазом 13 на его цилиндрической поверхности или в виде прилива 14, смонтированного на барабане 5, установленном с воэможностью поворота вокруг своей оси.

Сортировка работает следующим обраЗом.

Исходную суспензию пОд напором подают через патрубок 2 BH QB корпуса 1 в пространство межДу ООтором 7 и ситовым барабаном 5. Кондиционная фракция под действием перепада давления проходит сквозь перфорацию ситоаого барабана 5 и отводится через патрубок 3. Возмущающие элементы 8 ротора 7 воздействуют на слой отходов, не прошедших сквозь перфорацию ситового барабана 5, осуществляя его регенерацию. Отходы по винтовой спирали продвигаются по поверхности ситового барабана 5 в сторону окна 6 для выхода отходов, проходное сечение которого меняется при помощи задвижки 11 регулятора 10 отходов, и удаляются из со3 тироаки, Возмущающие элементы 8 ротора 7 воздействую на отходы в момент их прохождения через

ОкнО 6, препятстауя заОиазнию последнего, Расположение задвижки 11 регулятора

10 отходов у поверхности ротора 7 позволяет поддерживать однородной концентрацию отходов у поверхности ситового барабана 5 и у регулятора 10 отходов, вследствие чего обеспечивается воэможность поддержания минимального сечения магиcTp8JlM 4 отходов; препятствуя тем самым уносу годного волокна вместе с отходами.

Поддержанию минимальным сечения выходного окна 6 и магистрали 4 отходов способствует постоянная регенерация этих сечений возмущающими элементами 8 ротора 7.

Выполнение задвижки 11 регулятора 10 отходов а виде прилива 14, смонтированного на барабане 5, установленном с возможностью поворота вокруг своей оси, обеспечивает регулировку проходного сечения окна 6 и магистрали отходов без применения дополнительных задвижек. Поворот ситоаого барабана 5 может быть осуществлен с помощью исполнительного механизма.

Выполнение задвижки 11 регулятора 10 отходов B виде поворотного стакана 12, на цилиндрической поверхности которого выполнена регулирующая щель 13, обращенная в сторону окна 6 на ситоаом барабане 5, упрощает компоновку регулятора 10 отхоlOB В ЦЕЛОМ

Ф ормула изобретения

1, Сортировка для волокнистой суспензии, содержащая корпус,с патрубками для подвода исходной суспензии и отвода сортированной фракции и отходов, установленный а корпусе ситовый барабан с окном для выхода отходов, ротор с возмущающими элементами, закрепленную а корпусе камеру для приема отходов из зоны воздействия возмущающих элементов, соединяющую окно для выхода отходов в ситовом барабане с патаубком отходоа, и регулятор отходов, отличающаяся тем, что, с целью снижения потерь кондиционного волокна сорТ33роВ8НН0А фракции, регулятор ОтхОдОВ

cMoHTNpoB8H в камере отходов, 8 его задвижка примыкает к окну ситового барабана в зоне воздействия возмущающих элементов.

2, Сортировка по п.1,отл ич а ю 3ца яс я тем, что задвижка регулятора выполнена в виде поворотного стакана с пазом на его цилиндрической поверхности, 3. Сортировка по п,1, отл и ча ю щаяс я тем, что задвижка регулятора выполнена в аиде прилива, смонтированного на барабане, установленном с возможностью floeoрота вокруг своей оси.

1693150

Фиг.2

1693150

1693150

1693150 виИ RubE

Щль ЧОсп1и унда

Опврь па полнсСяьн) перекрытие щели

Фиг. 0

Фиг. 11
