Способ изготовления железобетонной сваи

Способ изготовления железобетонной сваи

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к технологии изготовления железобетонной сваи в форме для фундаментов зданий, сооружений. Целью изобретения является повышение несущей способности сваи. Способ изготовления железобетонной сваи в форме включает нанесение на поверхность формы перед установкой в нее арматуры смазки с плотностью , определяемой соотношениями для сульфитно-спиртовой барды/)2-1,082 + 0,370h, для сульфитно-дрожжевой бражки р 1,090+0,348 h, гдерплотность смазки, г/см3 ; h-средний размер крупных частиц, грунта,окружающего сваю, см, Затем в форму устанавливают арматуру, укладывают бетонную смесь, виброуплотняют и подвергают термообработке. После распалубки формы незатвердевшую часть бетонной смеси удаляют механическим путем или водяной струей. Смазка может наноситься как на всю поверхность формы, так и на отдельные ее участки, а также на поверхность сваи, не соприкасащуюся с формой. 2 табл. (Л С

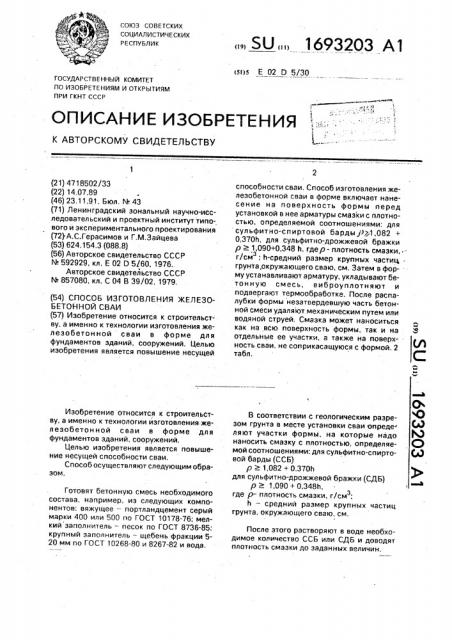

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 0 5/30

ГО СУДА Р СТВ Е ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР .й 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4718502/33 (22) 14.07.89 (46) 23,11.91. Бюл. ¹ 43 (71) Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования (72) А.С.Герасимов и Г.M.Çàéöåâà (53) 624,154,3 (088.8) (56) Авторское свидетельство СССР

¹ 592929, кл, Е 02 D 5(60, 1976.

Авторское свидетельство СССР № 857080, кл. С 04 В 39/02, 1979, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННОЙ СВАИ (57) Изобретение относится к строительству, а именно к технологии изготовления железобетонной сваи в форме для фундаментов зданий, сооружений. Целью изобретения является повышение несущей

Изобретение относится к строительству, а именно к технологии йзготовления железобетон ной сваи в форме для фундаментов зданий, сооружений, Целью изобретения является повышение несущей способности сваи, Способ осуществляют следующим образом, Готовят бетонную смесь необходимого состава, например, из следующих компонентов: вяжущее — портландцемент серый марки 400 или 500 по ГОСТ 10178-76; мелкий заполнитель — песок по ГОСТ 8736-85: крупный заполнитель — щебень фракции 520 мм по ГОСТ 10268-80 и 8267-82 и вода, „„SU ÄÄ 1693203 А1 способности сваи. Способ изготовления железобетонной сваи в форме включает нанесение на поверхность формы перед установкой в нее арматуры смазки с плотностью, определяемой соотношениями: для сульфитно-спиртовой барды J>) 1,082 +

0,370h, для сульфитно-дрожжевой бражки р 1,090+0,348 h, гдеp - плотность смазки, г/см; h-средний размер крупных частиц ° з . грунта, окружающего сваю, см, Затем в форму устанавливают арматуру, укладывают бетонную смесь, виброуплотняют и подвергают термообработке. После распалубки формы незатвердевшую часть бетонной смеси удаляют механическим путем или водяной струей. Смазка может наноситься как на всю поверхность формы, так и на отдельные ее участки, а также на поверхность сваи. не соприкасащуюся с формой. 2 табл.

В соответствии с геологическим разрезом грунта в месте установки сваи опреде ляют участки формы, на которые надо наносить смазку с плотностью, определяемой соотношениями: для сульфитно-спиртовой барды (ССБ) р 1,082+ 03?Oh для сульфитно-дрожжевой бражки (СДБ)

p 1,090+0,348h, где р- плотность смазки, г/см;

h — средний размер крупных частиц грунта, окружающего сваю, см.

После этого растворяют в воде необходимое количество ССБ или СДБ и доводят плотность смазки до заданных величин.

1693203

Затем на предварительно очищенную поверхность формы наносят с помощью кисти или специального приспособления слой смазки, проводят промежуточную сушку в течение 15-20 мин, после чего наносят вто- 5 рой слой и также выдерживают его в течение указанного времени.

Далее в форму устанавливают арматуру, укладывают бетонную смесь и производят виброуплотнение, после чего на 10 открытую грань сваи на соответствующие участки наносят смазку. Другими способами получения шероховатости на поверхности открытой грани являются применение рельефообразователей, накатка валиками и 15 иные виды механической обработки свежеуложенного бетона, Термообработку сваи ведут по обычным типовым режимам, Сразу после распалубки формы проиэво- 20 дят очистку поверхности сваи от неэатвердев-. шего бетона, например, водовоздушной струей или механическим путам с последующей промывкой водой.

Результаты испытаний приведены в 25 табл, 1, Как видно из табл. 1, высота неровноь стей возрастает с увеличением плотности смазки.

Изготовленные предлагаемым спосо- 30 бом сваи продавливались через глинистый грунт, уложенный слоями в цилиндрические обоймы. Наряду с указан ными испытаниями проводился сдвиг моделей фундаментов по грунту и грунта по грунту в сдвиговом при- 35 боре. По результатам экспериментов определялись отношения

Ru>/Rr и Ro/Rr, где Rro, Rr — сопротивление сдвигу грунта по бетонной поверхности повышенной шеро- 40 ховатости и гладкой соответственно;.

Ro — сопротивление сдвигу грунта по грунту.

Поскольку высота неровностей поверхности сваи должна соответствовать раз— меру крупных частиц грунта, окружающего сваю (см.табл,2), то с ростом крупности частиц грунта должна расти и плотность смазки.

Результаты представлены в табл. 2.

Повышенную шероховатость целесообразно придавать поверхности сваи, располагающейся ниже подошвы слоя пучинистого грунта и ниже подошвы слоя грунта, передающего отрицательное трение на сваю.

Как видно из табл. 2, с возрастанием высоты неровностей до некоторой, вполне определенной величины (= h), отношение

Rm/Rr увеличивается, стремясь в пределе к

Ro/ "r Величина предельной высоты неровностей возрастает с уменьшением дисперсности грунта и равняется приблизительно среднему размеру крупных частиц грунта, В натурных условиях Rm/Rr может существенно возрастать из-за влияния дилатансии и увеличения нормальных напряжений к боковой поверхности повышенной шероховатости.

Отношение R /Rr в предлагаемом спо-собе может варьироваться в заданных пределах, что позволяет добиваться максимальной несущей способности сваи, в особенности в песчаных и крупнообломочных грунтах, характеризуемых высокими значениями и угла внутреннего трения.

Формула изобретения

Способ изготовления железобетонной сваи, включающий образование на поверхности сваи шероховатостей для взаимодействия с окружающим грунтом путем нанесения на внутреннюю поверхность формы смазки — замедлителя твердения в виде сульфитно-спиртовой барды или сульфитно-дрожжевой бражки, установку в форму арматуры, укладку бетонной смеси, уплотнение, термообработку, распалубку и очистку поверхности, отличающийся тем, что, с целью повышения несущей способности сваи, смазку по длине формы наносят с плотностью, определяемой соотношениями: для сульфитно-спиртовой барды р 1,082 + 0,370h; для сульфитнодрожжевой бражки р 1,090 + 0,348h, где р — плотность смазки, г/смз;

h — средний размер крупных частиц грунта, окружающего сваю, см.

" 1693203

Таблица1

Таблица2

Составитель В.Гоник

Редактор M.Êóçíåöîâà . Техред М.Моргентал Корректор М.Шароши

Заказ 4059 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
