Изобретение относится к преобразователям возвратно-поступательного или колебательного движения во вращательное и может быть использовано в машиностроении и двигателестроении.-Цель изобретения - упрощение конструкции и расширение кинематических возможностей 11 Ц за счет выполнения гибкой связи из эластичного материала и схвата шкивов ведомого вала по крайней мере одним витком гибкой связи. При сообщении приводом 1 возвратно-поступательного или колебательного движения концам гибкой связи 9 на шкиве 7 ведомого вала 6 из-за натяжения гибкой связи 9 возникает крутящий момент, а на шкиве 8 из-за движения конца гибкой связи 9 навстречу последнему крутящий момент будет близок к нулю. После изменения направления движения привода 1 на противоположное на шкиве 8 будет создан крутящий момент такой же по величине и направлению , что и крутящий момент на шкиве 7 до изменения направления движения привода 1. 4 ил. Ј ю о ю СА) СО о со 13

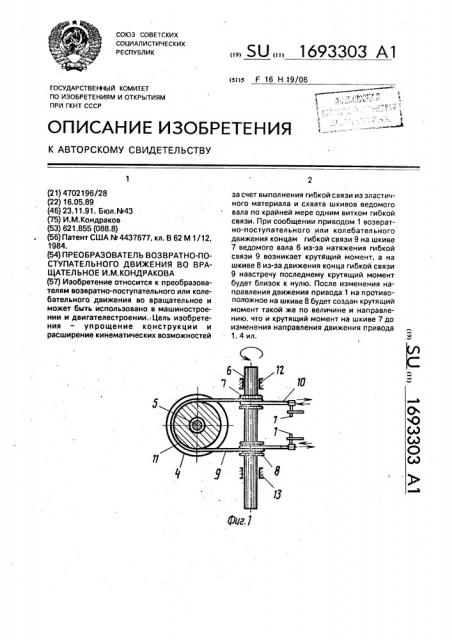

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 16 Н 19/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4702196/28 (22) 16.05,89 (46) 23.11.91. Бюл. М43 (75) И.М.Кондраков (53) 621.855 (088.8) (56) Патент США М 4437677, кл. В 62 М 1/12, 1984. (54) ПРЕОБРАЗОВАТЕЛЬ ВОЗВРАТНО-ПОСТУПАТЕЛ Ь НО ГО ДВИЖЕНИЯ ВО B РАЩАТЕЛЬНОЕ И.М.КОНДРАКОВА . (57) Изобретение относится к преобразователям возвратно-поступательного или колебательного движения во вращательное и может быть использовано в машиностроении и двигателестроении. Цель изобретения — упрощение конструкции и расширение кинематических возможностей

„„SU 1693303 А1 за счет выполнения гибкой связи из эластичного материала и схвата шкивов ведомого вала по крайней мере одним витком гибкой связи. При сообщении приводом 1 возвратно-поступательного или колебательного движения концам гибкой связи 9 на шкиве

7 ведомого вала 6 из-эа натяжения гибкой связи 9 возникает крутящий момент, а на шкиве 8 из-эа движения конца гибкой связи

9 навстречу последнему крутящий момент будет близок к нулю. После изменения направления движения привода 1 на противо. положное на шкиве 8 будет создан крутящий момент такой же по величине и направлению, что и крутящий момент на шкиве 7 до изменения направления движения привода

1.4 ил.

1693303 Изобретение относится к преобразователям возвратно-поступательного или колебательного движения во вращательное и может быть использовано в машиностроении и двигателестроении.

Целью изобретения является упрощение конструкции и расширение кинематических возможностей.

На фиг.1 изображен преобразователь с одним промежуточным шкивом; на фиг,2— то же, с двумя промежуточными шкивами и шатунами; на фиг.3-тоже, сдвумя ветвями и приводами в виде ползунов; на фиг.4— промежуточный шкив, поперечный разрез.

Преобразователь возвратно-поступательного движения во вращательное содержит приводы возвратно-поступательного движения 1 (показаны условно), например, в виде шатунами (фиг.2) или ползуна 3 (фиг.3), промежуточные шкивы 4 на осях 5, ведомый вал 6 с двумя шкивами 7 и 8 и охватывающую шкивы 4, 7 и 8 гибкую связь 9 из эластичного материала, связанную с приводом

1 (2 или 3) возвратно-поступательного дви. жения. При этом шкивы 7 и 8 ведомого вала

6 охвачены каждый по крайней мере одним витком гибкой связи 9 с направлением навивки, противоположным соседнему шкиву, с образованием двух ветвей 10 и 11, каждая из которых связана с приводом 1 (2 или 3) возвратно-поступательного движения. Ведомый вал 6 опирается на опоры 12 и 13, Для уменьшения габаритов преобразователя промежуточные шкивы 4 (фиг.2 и 3) расположены на общей для них оси 5.

Преобраэовател ь возвратно-поступательного движения во вращательное работает следующим образом.

При сообщении приводом 1 (фиг.1) возвратно-поступательного или колебательного движения концам гибкой связи 9 усилием

Р, направленным в сторону шкива 7, на шкиве 7 ведомого вала 6 иэ-за натяжения гибкой связи 9 с усилием S возникает крутящий момент

M = (P + S/2)kP, где Я вЂ” радиус шкива 7 и 8;

k — коэффициент трения пары материал гибкой связи — материал шкива, а на шкиве 8 из-за движения хонца гибкой связи 9 навстречу шкиву 8 крутящий момент на валу 6 близок к нулю — Мкр =

20

25.колебательное движение. Другим преиму30 ществом преобразователя является его без35

-RkS/2, т.е. крутящий момент, развиваемый на шкиве 7, испытывает сопротивление крутящего момента на шкиве 8 лишь от усилия сопротивления трения, возникающего от усилия натяжения S гибкой связи

Мкр - -S/2kR. После изменения направления движения привода 1 на противоположное на шкиве 8 возникает крутящий момент

Мкр такой же по величине и такой же по направлению, как и крутящий момент М р на шкиве 7. Далее цикл повторяется. При этом ведомый вал 6 непрерывно вращается в одну сторону.

Преобразователи, изображенные на фиг.2 и 3, работают аналогично описанному, Но в этом случае возвратно-поступательное движение передается шатуну 2 (фиг. 2) или ползуну 3 (фиг. 3), например, ветви 10. Для изменения направления вращения вала 6 на противоположное, возвратно-поступательное движение передается через приводы другой ветви, т,е. ветви 11. При этом изменение направления вращения происходит безынерционно.

Предлагаемый преобразователь позволяет изменять направление вращения ведомого вала в зависимости оттого, какой ветви передается возвратно-поступательное или

ынерционность при изменении направления вращения ведомого вала.

Формула изобретения

Преобразователь возвратно-поступательного движения во вращательное, содержащий привод возвратно-поступательного движения, промежуточные шкивы, ведомый зал с двумя шкивами и охватывающую шкивы гибкую связь, связанную с приводом возвратно-поступательного движения, о т л ич а ю шийся тем, что, с целью упрощения конструкции и расширения кинематических возможностей, гибкая связь выполнена из эластичного материала, шкивы ведомого вала охвачены каждый по крайней мере одним зитком гибкой связи с направлением навивки, противоположным соседнему шкиву, с образованием двух ветвей, а привод возвратно-поступательного движения связан с по крайней мере одной ветвью.
