Реферат



Изобретение относится к теплоэнергетике , а именно к водоуловителям градирни, предназначенной для охлаждения оборотной воды электростанций и промышленных предприятий. Изобретение позволяет повысить эффективность влагоулавливания. Водоуловитель градирни содержит решетку элементов 1 из гофрированных труб 5, составленных из нижнего и среднего участков 2, 3, соединенных под прямым углом, и верхнего вертикального участка 4. Трубы 5 участков 2, 3, 4 соединены между собой по торцам с помощью сварных швов. Нижний участок 2 установлен под углом 45 - 75° к горизонтали. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

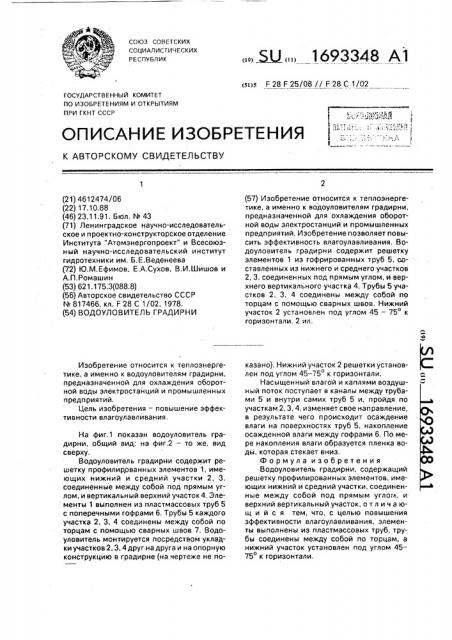

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4612474/06 (22) 17.10.88 (46) 23.11.91. Бюл. 3Ф 43 (71) Ленинградское научно-исследовательское и проектно-конструкторское отделение

Института "Атомэнергопроект" и Всесоюзный научно-исследовательский институт гидротехники им. Б.Е.Веденеева (72) Ю,M.Åôèìîâ, Е.А.Сухов, В.И.Шишов и

А,П,Ромашин (53) 621,175.3(088.8) (56) Авторское свидетельство СССР

N 817466, кл. F 28 С 1/02, 1978. (54) ВОДОУЛОВИТЕЛЬ ГРАДИРНИ

Изобретение относится к теплоэнергетике, а именно к водоуловителям градирни. предназначенной для охлаждения оборотной воды электростанций и промышленных предприятий, Цель изобретения — повышение эффективности влагоулавливания, На фиг.1 показан водоуловитель градирни, общий вид; на фиг,2 — то же, вид сверху.

Водоуловитель градирни содержит решетку профилированных элементов 1, имеющих нижний и средний участки 2, 3, соединенные между собой под прямым углом, и вертикальный верхний участок4, Элементы 1 выполнен из пластмассовых труб 5 с поперечными гофрами 6. Трубы 5 каждого участка 2, 3, 4 соединены между собой по торцам с помощью сварных швов 7. Водоуловитель монтируется посредством уклаДки участков 2, 3, 4 друг на друга и на опорную конструкцию в градирне (на чертеже не по,, Ы,, 1б93348 А1 (я)ю F 28 F 25/08 // F 28 С 1/02 (57) Изобретение относится к теплоэнергетике, а именно к водоуловителям градирни, предназначенной для охлаждения оборотной воды электростанций и промышленных предприятий. Изобретение позволяет повысить эффективность влагоулавливания. Водоуловитель градирни содержит решетку элементов 1 из гофрированных труб 5, составленных из нижнего и среднего участков

2, 3, соединенных под прямым углом, и верхнего вертикального участка 4. Трубы 5 участков 2, 3, 4 соединены между собой по торцам с помощью сварных швов. Нижний участок 2 установлен под углом 45 — 75 к горизонтали. 2 ил. казано). Нижний участок 2 решетки установлен под углом 45 — 75 к горизонтали.

Насыщенный влагой и каплями воздушный поток поступает в каналы между трубами 5 и внутри самих труб 5 и, пройдя по участкам 2, 3, 4, изменяет свое направление, в результате чего происходит осаждение влаги на поверхностях труб 5. накопление осажденной влаги между гофрами 6. По мере накопления влаги образуется пленка воды, которая стекает вниз.

Формула изобретения

Водоуловитель градирни, содержащий решетку профилированных элементов, имеющих нижний и средний участки, соединенные между собой под прямым углом, и верхний вертикальный участок, о т л и ч а юшийся тем, что, с целью повышения эффективности влагоулавливания, элементы выполнены из пластмассовых труб, трубы соединены между собой по торцам, а нижний участок установлен под углом 4575 к горизонтали.

1693348

7 7 5 Х 5
