Устройство для отбора порошкообразных проб

Устройство для отбора порошкообразных проб

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для отбора порошкообразных проб и может быть использовано для отбора на анализ проб различных сыпучих материалов. Цель изобретения - повысить эффективность устройстэа в работе за счет исключения осыпзния пробы со шнека. Предлагаемое устройство позволяет отбирать пробы по глубине анализируемого слоя небольшими объемами и исключает потери пробы. Это достигается тем, что предлагаемое устройство имеет шнек с заслонкой на его захватывающей кромке и наклонным участком на спирали шнека. Совокупность этих конструктивных решений в предлагаемом устройстве значительно повышает эффективность отбора пробы, а также исключает потери при ее отборе. 1 ил.

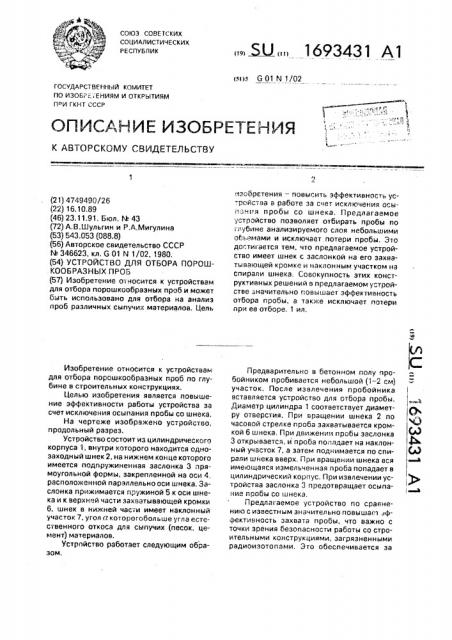

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

IcI)5 6 01 N 1/02!

1 !

> еъсюЗ. (0 (4Э !

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБi"Е ЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ CCCP

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4749490/26 (22) 16.10,89 (46) 23.11,91. Бюл, М 43 (72) А,В.Шульгин и Р,А.Мигулина (53) 543.053 (088.8) (56) Авторское свидетельство СССР

М 346623, кл. 6 01 N 1/02, 1980, (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПОРОШКООБРАЗНЫХ ПРОБ (57) Изобретение о косится к устройствам для отбора порошкообразных проб и может быть использовано для отбора ка анализ проб различных сыпучих материалов. Цель

Изобретение относится к устройствам для отбора порошкообразных проб по глубине в строительных конструкциях.

Целью изобретения является повышение эффективности работы устройства за счет исключения осыпания пробы со шнека.

На чертеже изображено устройство, продольный разрез.

Устройство состоит иэ цилиндрического корпуса 1, внутри которого находится одноэаходный шнек 2, на нижнем кокце которого имеется подпружиненная заслонка 3 прямоуголькой формы, закрепленной на оси 4, расположенной параллельно оси шнека. Заслонка прижимается пружиной 5 к оси шнека и к верхкей части захватывающей кромки

6, шнек в нижней части имеет наклонный участок 7, угол а которогабольше угла естественного откоса для сыпучих (песок, цемент)материалов.

Устрпйство работает следующим образом.

1693431 А1 изобретения — повысить эффективность усройства в работе эа счет исключения осыпакпя пробы со шнека. Предлагаемое устройство позволяет отбирать пробы Ilo глубине анализируемого слоя небольшими обьемами и исключает потери пробы. Зто достигается тем, что предлагаемое устройство имеет шнек с заслонкой на его захватывающей кромке и наклонным участком на спирали шкека, Совокупность этих конструктивных решений в предлагаемом устройстве значительно повышает эффективность отбора пробы, а также исключает потери при ее отборе, 1 ил.

Предварительно в бетонном полу пробойником пробивается небольшой (1 — 2 см) участок. После извлечения пробойника вставляется устройство для отбора пробы.

Диаметр цилиндра 1 соответствует диаметру отверстия. При вращении шнека 2 по часовой стрелке гроба захватывается кромкой 6 шнека, При движении пробы заслонка

3 открывается, и проба попадает на наклонный участок 7, а затем поднимается по спирали шнека вверх, При вращении шнека вся имеющаяся измельченная проба попадает в цилиндрический корпус. При извлечении устройства заслонка 3 предотвращает осыпакие пробы со шнека.

Предлагаемое устройство по сраякекию с известным значительно повышал эффективность захвата пробы, что важно с точки зрения безопасности работы со строительными конструкциями, загрязненными радиоизотопами. Зто обеспечивается эа

1693431 счет взаимодействия элементов конструкции при работе устройства.

Составитель Л, Горяйнова

Редактор О, Хрипта Техред Ы.Моргентал Корректор Т, Палий

Заказ 4070 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при! Klieg СССР

113035, Москва. Ж--35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Формула изобретения

Устройство для отбора порошкообразных проб, содержащее цилиндрический корпус со шнеком, от л и ч а ю ще е с я тем, что, с цельк> повышения эффективности работы, шнек выполнен однозаходным и снабжен подпружиненной заслонкой прямоугольной формы с осью, расположенной параллельно оси шнека, причем нижний ее конец закреплен на внешней кромк» захва5 тывающего участка шнека. а контактирующий с нижней кромкой заслонки участок спирали шнека выполнен наклонным C углом, большим угла естественного угла откоса отбираемой пробы сыпучего материала.
