Способ оценки сопротивления металлов деформированию и разрушению
Иллюстрации
Показать всеРеферат
Изобретение относится к испытательной технике и может быть использовано для оценки сопротивления металлов деформированию и разрушению. Цель изобретения - повышение информативности при испытании металлов с различной структурой. Образцы материала деформируют до разрушения с одинаковой скоростью, регистрируют диаграмму нагрузка-деформация и изменение нагрузки в зависимости от времени нагружения. По результатам испытания определяют длительность ty упругого деформирования, длительность Тпл устойчивого пластического деформирования и длительность tH неустойчивого пластического деформирования. Используют в качестве параметров деформирования для оценки сопротивления материалов деформированию и разрушению отношения ty/tj,, tnn/t и tH/tt, где ts ty + t™ f tH.

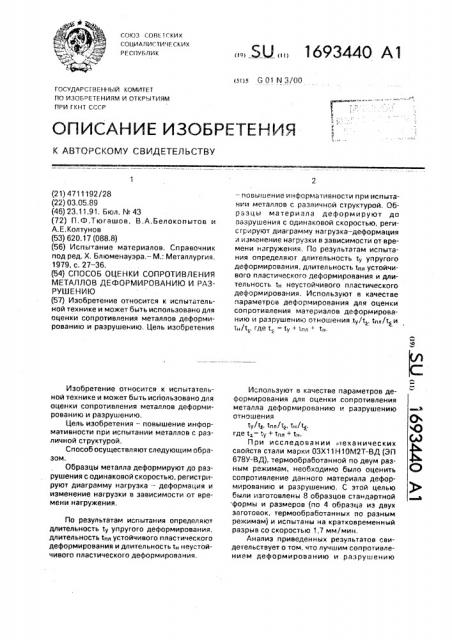

СОЮЗ СОНЕ!ГКИХ
СОЦИАЛИСТИ IF.ÑÊÈÕ
РЕСПУБЛИК (51)5 G 01 N 3/00
ГОСУДАРС ГНЕ ННЫЙ КОМИТЕТ
ПО ИЗОЕ ЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4711192/28 (22) 03.05.89 (46) 23.11.91. Бюл. N 43 (72) П,Ф.Тюгашов, В.А.Белокопытов и
А.Е. Колтунов (53) 620.17 (088.8) (56) Испытание материалов. Справочник под ред. Х, Блюменауэра.— М.: Металлургия, 1979, с. 27 — 36. (54) СПОСОБ ОЦЕНКИ СОПРОТИВЛЕНИЯ
МЕТАЛЛОВ ДЕФОРМИРОВАНИЮ И РАЗРУШЕНИЮ (57) Изобретение относится к испытательной технике и может быть использовано для оценки сопротивления металлов деформированию и разрушению, Цель изобретения
Изобретение относится к испытательной технике и может быть использовано для оценки сопротивления металлов деформированию и разрушению.
Цель изобретения — повышение информативности при испытании металлов с различной структурой.
Способ осуществляют следующим образом.
Образцы металла деформируют до разрушения с одинаковой скоростью, регистрируют диаграмму нагрузка — деформация и изменение нагрузки в зависимости от времени нагружения.
По результатам испытания определяют длительность ty упругого деформирования, длительность t<> устойчивого пластического деформирования и длительность t< неустойчивого пластического деформирования.
„., Ы)„„1б93440 А1 — повышение информативности при испытании металлов с различной структурой. Образцы материала деформируют до разрушения с одинаковой скоростью, регис грируют диаграмму нагрузка — деформация и изменение нагрузки в зависимости от времени нагружения, По результатам испытания определяют длительность ty упругого деформирования, длительность Ьл устойчивого пластического деформирования и длительность Тн неустойчивого пластического деформирования. Используют в качестве параметров деформирования для оценки сопротивления материалов деформированию и разрушению отношения ty/tg, tlap/ò и
tТ„где>
Используют в качестве параметров деформирования для оценки сопротивления металла деформированию и разрушению отношения
ty/т,, т„/t,, t>т,,>
При исследовании Глеханических свойств стали марки 03Х11Н10М2Т-ВД (3П
678У-ВД), термообработанной по двум разным режимам, необходимо было оценить сопротивление данного материала деформированию и разрушению, С этой целью были изготовлены 8 образцов стандартной формы и размеров (по 4 образца из двух заготовок, термообработанных по разным режимам) и испытаны на кратковременный разрыв со скоростью 1,7 мм/мин.
Анализ приведенных результатов свидетельствует о том, что лучшим сопротивлением деформированию и разрушению
1693440
ty/tg, тлл/тт, te/тр где t = ty + тпл + тн.
Составитель M. Кузьмин
Гехред M.Моргентал
Редактор О. Хрипта Корректор Т. Палий
Заказ 4070 Тираж Г1одписное
ВНИИПИ Государственного комитета по изобретениям и открытиям:p ГКП СССР
113035, Уосква, >К 35, Раушская наб
Проиэвпдственно-издаг льский комбинат "Патент", r. Ужгород, ул.t агзри с1 l01
1 обладает материал заготовки, имеющий большие значения отношений тчпр 1пл — — — . хотя значения стандартных
t разр т разр характеристик механических свойств образцов из данных заготовок практически не отличаются и соответствуют требованиям технических условий на сталь ЭП 678У-ВД.
Таким образом, в результате использования предлагаемого способа определения сопротивления материалов деформированию и разрушению установлено, что материал другой заготовки обладает повышенной хрупкостью. Достоверность данного вывода была подтверждена результатами определения ударной вязкости исследуемых материалов, Так, у материала хрупкой заготовки величина ударной вязкости ац составила ач =- t,9-3,7 „.Ãì/ñì, а
? другой заготовки — ан --= 7Д.„.7,5 кГм/см
Согласно техническим условиям на данную сталь величина ударной вязкост.:, не должна быть менее 5,0 кГм/см .
Формула изобретения
Способ оценки сопротивления металлов деформированию и разрушению, по которому образцы металлов деформируют до
5 разрушения с одинаковой скоростью, регистрируют диаграмму нагрузка--деформация и определяют по «ей параметры деформирования, по которым оценивают сопротивление материала деформированию и
10 разрушению. отличающийся тем, ч.о, с целью повышения информативности при испытании металлов с различной структурой, дополнительно регистрируют изменение нагрузки в зависимости от времени
15 нагружения, определяют длительность ty упругого деформирования. длительносты устойчивого пластичес
20 параметров деформирования используют отношения
