Устройство для измерения размеров и концентрации микрочастиц в жидкостях и газах

Устройство для измерения размеров и концентрации микрочастиц в жидкостях и газах

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольноизмерительной техники и может быть использовано для контроля качества жидких и газообразных технологических сред в электронной, химической, медицинской , фармацевтической и других отраслях промышленности. Цель изобретения - повышение разрешающей способности, чувствительности и точности измерения за счет снижения уровня рассеяния света на элементах конструкции, увеличения угла сбора рассеянного на микрочастицах излучения и сбора излучения в наиболее энергетически выгодном диапазоне углов. Устройство содержит рабочий объем, ограниченный вогнутой отражающей поверхностью полусферической формы и плоскостью основания , на которой на одном диаметре и на одинаковом расстоянии о.т центра полусферы расположены фотоприемник и входное окно, через которое проходит ламинарный поток исследуемой среды. В рабочем объеме расположены полупроводниковый излучатель , микрообъектив, сзетоделительная пластина и светопоглощающая ловушка. Для вывода исследуемой среды в центре вогнутой отражающей полусферы имеется выходное отверстие. 1 ил. (Л С

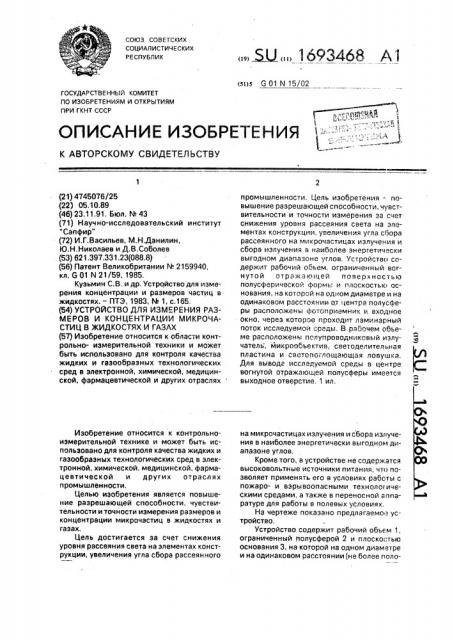

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ДВтОРСКОМУ СВИДЕТЕЛЬСТВУ

6 (21) 4745076/25 (22) 05.10.89 (46) 23.11.91, Бюл. N 43 (71} Научно-исследовательский институт

"Сапфир" (72) И.Г.Васильев, M.Н.Данилин, Ю.H,Íèêîëàåâ и Д.B,Ñîáîëåâ

{53) 621.397,331.23(088,8) (56) Патент Великобритании М 2159940, кл. G 01 N 21/59, 1985.

Кузьмин С.B. и др. Устройство для измерения концентрации и размеров частиц в жидкостях. — ПТЭ, 1983, N. 1, с.165. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАЗМЕРОВ И КОНЦЕНТРАЦИИ МИКРОЧАСТИЦ В ЖИДКОСТЯХ И ГАЗАХ (57) Изобретение относится к области контрольно- измерительной техники и может быть использовано для контроля качества жидких и газообразных технологических сред в электронной, химической, медицинской, фармацевтической и других отраслях

Изобретение относится к контрольноизмерительной технике и может быть использовано для контроля качества жидких и газообразных технологических сред в электронной, химической, медицинской, фармацевтической и других отраслях промышленности.

Целью изобретения является повышение разрешающей способности, чувствительности и точности измерения размеров и концентрации микрочастиц в жидкостях и газах.

Цель достигается за счет снижения уровня рассеяния света на элементах конструкции, увеличения угла сбора рассеянного промышленности. Цель изобретения — повышение разрешающей способности, чувстament ности и точности измерения за счет снижения уровня рассеяния света на элементах конструкции, увеличения угла сбора рассеянного на микрочастицах излучения и сбора излучения в наиболее энергетически выгодном диапазоне углов. Устройство содержит рабочий объем, ограниченный аогнутой отражающей поверхностью полусферической формы и плоскостью основания, на которой на одном диаметре и на одинаковом расстоянии от центра полусферы расположены фотоприемник к входное окно, через которое проходит ламинарный поток исследуемой среды. В рабочем объеме расположены пслупроводниковый излучатель, микрообъектив, светоделителъная пластина и светопоглощающая ловушка.

Для вывода исследуемой среды в центре вогнутой отражающей полусферы имеется выходное отверстие. 1 ил, на микрочастицах излучения и сбора излучения в наиболее энергетически выгодном диапазоне углов.

Кроме того, в устройстве не содержатся высоковольтные источники питания, что позволяет применять его в условиях работы с пожаро- и взрывоопасными техноло ическими средами, а также в переносной аппаратуре для работы в полевых условиях.

На чертеже показано предлагаемое устройство, Устройство содержит рабочий объем 1, ограниченный полусферой 2 и плоскостью основания 3, на которой на одном диаметре и на одинаковом расстоянии (не более поло
