Способ акустического каротажа скважин

Способ акустического каротажа скважин

Иллюстрации

Показать все

Реферат



Изобретение касается преимущественно малогабаритных скважинных приборов. Целью изобретения является повышение помехозащищенности. При проведении каротажа секции скважинного прибора, благодаря своей конструкции, выводят резонансные волны-помехи, создаваемые элементами прибора, из частотного диапазона регистрируемых волн, так как основные резонансные частоты элементов зонда либо выше, либо ниже полосы пропускания усилителя. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

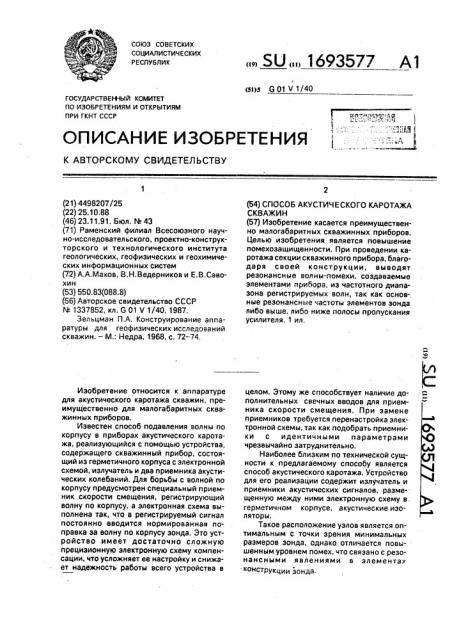

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4498207/25 (22) 25.10.88 (46) 23.11.91. Бюл. М 43 (71) Раменский филиал Всесоюзного научно-исследовательского, проектно-конструкторского и технологического института геологических, геофизических и геохимических информационных систем (72) А.А.Махов, В.Н.Ведерников и Е.В.Савохин (53) 550.83(088.8) (56) Авторское свидетельство СССР

М 1337852, кл. 6 01 Ч 1/40, 1987, Зельцман П.А. Конструирование аппаратуры для геофизических исследований скважин. — М.: Недра, 1968, с. 72-74, Изобретение относится к аппаратуре для акустического каротажа скважин, преимущественно для малогабаритных скважинных приборов.

Известен способ подавления волны по корпусу в приборах акустического каротажа, реализующийся с помощью устройства, содержащего скважинный прибор, состоящий из герметичного корпуса с электронной схемой, излучатель и два приемника акустических колебаний. Для борьбы с волной по корпусу предусмотрен специальный приемник скорости смещения, регистрирующий волну по корпусу, а электронная схема выполнена так. что в регистрируемый сигнал постоянно вводится нормированная поправка за волну по корпусу зонда. Это устройство имеет достаточно сложную прецизионную электронную схему компенсации, что усложняет ее настройку и снижает надежность работы всего устройства в

„„S U „„1693577 А1

Р (51)5 6 01 Ч 1/40 (54) СПОСОБ АКУСТИЧЕСКОГО КАРОТАЖА

СКВАЖИН (57) Изобретение касается преимущественно малогабаритных скважинных приборов.

Целью изобретения является повышение помехозащищенности. При проведении каротажа секции скважинного прибора, благодаря своей конструкции, выводят резонансные волны-помехи, создаваемые элементами прибора, из частотного диапазона регистрируемых волн, так как основные резонансные частоты элементов зонда либо выше, либо ниже полосы пропускания усилителя. 1 ил. целом. Этому же способствует наличие дополнительных свечных вводов для приемника скорости смещения, При замене приемников требуется перенастройка электронной схемы, так как подобрать приемники с идентичными параметрами черезвычайно затруднительно.

Наиболее близким по технической сущности к предлагаемому способу является способ акустического каротажа. Устройство для его реализации содержит излучатель и приемники акустических сигналов. размещенную между ними электронную схему в. герметичном корпусе, акустические изоляторы.

Такое расположение узлов является оптимальным с точки зрения минимальных размеров зонда, однако отличается повышенным уровнем помех, что связано с резонансными явлениями в элементах

: конструкции зонда, 1693577 ф

/Р

?

Составитель В. Коптев

Редактор M. Бланар Техред М.Моргентал Корректор Т. Колб

Заказ 4077 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
