Реферат



Изобретение относится к автоматике и вычислительной технике и можег быть использовано для ввода многоканальной информации кадровой структуры. Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения временной селекции вводимой информации. Устройство содержит третий одновибратор 1, первый счетчик 2, первый дешифратор 3, первый переключатель 4, первый элемент И 5, второй одновибратор 6, регистр 7, первую схему 8 сравнения, первый преобразователь 9 кода, третий пексс тсс реключатель 10, блок 11 элементов И, второй переключатель 12, переключатель 13 режимов , второй элемент И 14, третий 15 и четвертый 16 элементы И, элемент ИЛИ-НЕ 17, первый элемент ИЛИ 18, блок 19 начальной установки, вторую схему 20 сравнения, второй преобразователь 21 кода, четвертый переключатель 22. пятый элемент И 23. шестой 24 и седьмой 25 элементы И, второй счетчик 26, переключатель 27 цикла ввода, второй 28 и третий 29 элементы ИЛИ, триггер 30, блок формирователей 31 третий счетчик 32, второй дешифратор 33, пятый переключатель 34, восьмой элемент И 35, первый одновибратор 36, девятый элемент И 37, четвертый счетчик 38, третий дешифратор 39, шестой переключатель 40, девятый элемент И 41, четвертый одновибратор 42. Устройство позволяет вводить многоканальную информацию с определенных временных промежутков, которые обеспечивают временную селекцию вводимой информации в нескольких режимах ввода и тем самым уменьшают избыточность вводимых массивов экспериментальных данных. 2 ил. О чэ Сл ел ю XJ

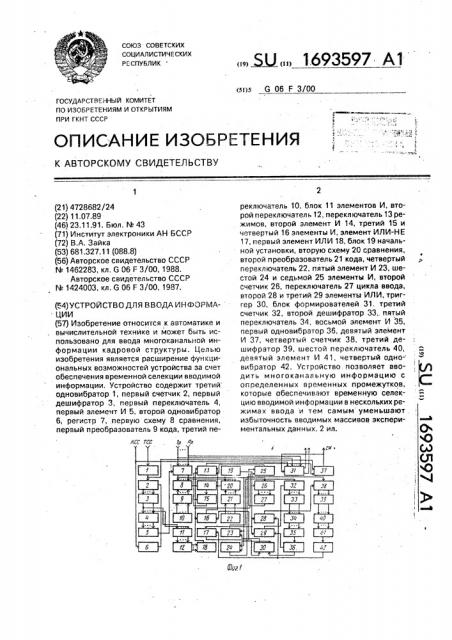

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 06 F 3/00

ГОСУДАРСТ8ЕННЪФ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

1:

«p» t !

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4728682/24 (22) 11.07.89 (46) 23.11.91. Бюл. М 43 (71) Институт электроники АН БССР (72) В.А. Зайка (53) 681.327.11 (088,8) (56) Авторское свидетельство СССР

hh 1462283, кл. G 06 F 3/00, 1988.

Авторское свидетельство СССР

М 1424003, кл. 6 06 F 3/00, 1987. (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМА- ЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода многоканальной информации кадровой структуры. Целью изобретения является расширение функциональных воэможностей устройства за счет обеспечения временной селекции вводимой информации. Устройство содержит третий одновибратор 1, первый счетчик 2, первый дешифратор 3, первый переключатель 4, первый элемент И 5, второй одновибратор

6, регистр 7, первую схему 8 сравнения, первый преобразователь 9 кода, третий пе."Ж 1693597 А1 реключатель 10, блок 11 элементов И, второй переключатель 12, переключатель 13 режимов, второй элемент И 14, третий 15 и четвертый 16 элементы И, элемент ИЛИ-НЕ

17, первый элемент ИЛИ 18, блок 19 начальной установки, вторую схему 20 сравнения, второй преобразователь 21 кода, четвертый переключатель 22, пятый элемент И 23, шестой 24 и седьмой 25 элементы И, второй счетчик 26, переключатель 27 цикла ввода, второй 28 и третий 29 элементы ИЛИ, триггер 30, блок формирователей 31. третий счетчик 32, второй дешифратор 33,, пятый переключатель 34, восьмой элемент И 35, первый одновибратор 36, девятый элемент

И 37, четвертый счетчик 38, третий.дешифратор 39, шестой переключатель 40, девятый элемент И 41, четвертый одно- вибратор 42. Устройство. позволяет вводить многоканальную информацию с определенных временных промежутков, которые обеспечивают временную селекцию вводимой информации в нескольких режимах ввода и тем самым уменьшают избыточность вводимых массивов экспериментальных данных. 2 ил.

1693597

20

Изобретение относится к автоматике и вы ислительной технике и может быть использовано для ввода в t. ðeäñòâà обработки многоканальной .информации кадровой структуры., накопленной средствами магнитной регистрации во время проведения сложи ых натурных исп ытаний.

Цель изобретения — расширение функциональных возмажностей устройства. зэ счет обеспечения временной селекции BBGдимой информации.

На фиг. 1 представлена функциональная схема устройства; на фиг, 2 — временные диаграммы работы устройства, Устройство содержит третий одновибратар 1, первый счетчик ", первый дешифратор 3, первый переключатель 4, первый элемент И 5, второй одновибратор 6, регистр 7, первую схему В сравнения, первый преобразователь 9 кодов, третий переклгсчатель 10, блок 11 элементов И, второй пе" реключатель 12, переключатель 13 режимов, второй 14, третий 15 и четвертый 16 элементы И, элемент ИЛИ-НЕ 17, первый элемент ИЛИ 18, блок 19 начальной установки, в орую схему 20 сравнения, второй преобразователь 21 кодов, четвертый переключатель 22, пятый элемент И 23, шестой

24 и седьмой 25 элементы И, второй счетчик

26, переключатель 27 циклов ввода„второй

28 и третий 29 элементы ИЛИ, триггер 30, блок 31 формирователей, третий счетчик

32, второй дешифратор 33, пятый переключатель 34, восьмой элемент И 35, первый адиовибратор 36. девятый элемент И 37, четвертый счетчик 38, третий дешифратор 39, шестой переключатель

40, десятый элемент И 41 и четвертый адновибратар 42, Устройство работает следующим образом.

На вход устройства поступает многоканальный поток измерительной информации, представленный в виде непрерывных структур данных кадрового формата. Пр л этом информация каждого канала сопровождается тактовым сигналом ТСС, а началу каждого информационного кадра соответствует синхросигнал КСС, поступаюший одновременна с первым каналом данных (первым ТСС сигналом) диаграммы 1-4 (фиг.

2), По одному из каналов поступает в качестве информации двоичный код времени, который изменяется с периодичностью секунды или ее долей и в соответствии со своим изменением и частотой следования информационных кадров изменяется ссдержимае выделенного канала с кодом времени (код времени показан во втором канале кадра, фиг. 2).

При включении устройства "Rоком 19 начальной установки вырабатываетсч импульс, по переднему фронту которого устанавливается в нуль счетчик 26, через элементы ИЛИ 28 и 29 — счетчики 32 и 38 и по заднему фронту того же проиивертираванного элементом ИЛИ-НЕ 17 гигнала с блока 19 устанавливается в единицу триггер

30. По первому приходящему сигналу КСС через одновибратор 6 устанавливается в нуль счетчик 2 (диаграммы 5 и 7, фиг, 2), который осуществляет подсчет сигна,oâ

ТСС, поступающих на его счетиь.л вход, через одновибратор 1. Подсчет асущ;-ствляется до прихода следующего сигнала КСС и дешифратаром 3 дешифрирую- ся едииичные, десятичные и т, д. (в зависимости ат количества каналов в кадре, состояния работающего в режиме дваи !HO-äåcRTèRècãc, счетчика блока 2, Полученные состояния гаступают иа переключатели единиц, десят ков и т, д, блока 4, гдс выбирается тат комер канала, в котором находится преобразованное в двоичное кодовое представление значения, зарегистрированного в уславлях реального эксперимента текущего времени, (кад времени). Например, если код времени находится в 124-м канале, та пере:rючатель единиц блока 4 должен быть установлен в четвертое полажение, переключатель десятков — во второе положение и:атеи — в первое полажение, Р ыбраииые блокам 4 состояния поступают в блок И 5, иг выходе которого появляется. разреша„ал:;ий с i. Нал на время нахождения на входе устройства канала с выбранным HGMBpbM, иэпрлмер

124-м или 2-м {диаграммы 8-10, флг. 2), Таким Об12азам, находящийся в эта Г реMR иа входе устройства f(op, г.ремеил па сигналу с элемента И 5 заносится в регистр

7, где в соответствии с течением времени его содержимое соответственна меняется, так как в каждом кадре в регистр 7 па,-:игиалу с элемента 5 заносится инфо;-змация с входа устройства (диаграммы 8-12 на фиг, 2), Одновременно с занесением в регис-, р

7 текущего кода времени прадешифаированные блоком 3 декадные состояния счетчика 2 поступают в блок элементов И 1 1, который представляет собой множество элементов И, соответствующее количеству каналов (сигналОВ тСС) в информационном кадре, т. е. состоит из отдельных элементов

И, каждый из которых из необхадимь.х состояний единиц, десятков и т, д. с блока 3 формирует на выходе блока 11 сигнал иа время нахождения на входе устройства канала под его номерам. Необходимые для конкретного эксперимента номера каналов устанавливаются переключателями блока!

693597

12, общее количество которых соответствует числу каналов в кадре.

Устройство обеспечивает ввод информации в следующих четырех режимах временной селекции данных: независимой, ограниченной, циклически ограниченной и произвольно ограниченной.

В первом режиме селекции стробирующие сигналы с выхода элемента ИЛИ 18 поступают через установленный sп,ервое положение переключатель 13 режимов работы на второй вход элемента И 37, на первый вход которого приходят сигналы ТСС с блока 1. На выходе элемента И 37 формируется синхросигнал; которым стробируются данные, поступающие в это время на информационные входы блока 31 формирователей. Синхросигналы и сигналы с выходов блока 31 поступают на выход устройства на протяжении всего времени, на какое блок

13 установлен в первое положение, т. е. независимо от величины поступающего на входы устройства и заносимого в регистр 7. кода времени.

Во втором режиме временной селекции поступающий на второй вход блока 13 и стробирующий с выхода блока 13 на определенное ограниченное время блоки 37 и 31 сигнал вырабатывается следующим образом. Блоком 10 переключателей задается десятичное значение начального времени (Т начальное в секундах), с ожидаемого момента появления значения, равного ему (Т начальному) в коде текущего времени, заносимого в регистр 7 с выбранного блоком 4 канала, информация должна вводи1ься устройством. При этом вводиться должна до того момента времени (Т конечного), которое будет задано блоком 22 переключателей. Блоками 9 и 21 задаваемые переключателями 10 и 22 коды преобразуются в двоичные, которые сравниваются с текущим двоичным кодом времени с регистра 7 на схемах 8 и 20 сравнения. Поскольку поступающий на элемент И 14 со схемы 8 сравнения выходной сигнал берется с выхода, на котором появляется сигнал на время, когда код с первого входа схемы 8 сравне<Д 15

20 ния, приходящий с регистра 7, больше кода с второго входа, приходящего с блока 9, 50 а поступающий на второй вход элемента И 14 со схемы сравнения 20 выходной сигнал берется с выхода, нэ котором появляется сигнал на то время, когда код с первого входа схемы 20 сравнения, приходящий с регистра 7, меньше кода с второго входа, приходящего с.блока 21, то нэ выходе элемента И будет находиться сигнал, разрешающий ввод информации в ограниченное задаваемое блоками 10 и 22 время. Этот сигнал в качестве управляющего поступает на блок

37 и выход устройства, а также на управляющий вход блока 31 формирователей.

Режим циклически ограниченного ввода информации определяется в основном работой блоков 26 и 27. На счетный вход блока 26 поступает с регистра 7 младший разряд кода времени, изменение которого при частоте следования сигналов КСС равно

1 Гц соответствует 2 с. Если частота поступления сигналов КСС больше 1 Гц, то соответственно счетчик 26 подсчитывает сигналы, следующие с временным интервалом 1 с или допей секунды. Количество выходных разрядов счетчика 26 определяет максимальную длительность цикла ввода и все разряды счетчика 26 заведены на переключатели 27 цикла ввода. Блоком 27 выбирается один из выходных разрядов счетчика 26, цикл изменения которого определяет соответственно циклы ввода данных, которые повторяются через равные промежутки времени, которые равны циклу ввода информации. Сигналы, разрешающие ограниченный ввод данных (цикп ввода), с выхода блока 27 поступают на элемент Vi 25, с выхода которого в соответствии с поступающими на второй вход элемента И 25 сигналами с выхода элемента

ИЛИ 18, определяющими выбранные для ввода каналы сданными,,поступают на блок

13 и соответственно через элемент И 37 разрешают прохождение ТСС сигналов на стробирование занесения информации в блок 31 и в качестве сигналов синхронизации поступают на выход устройства, В режиме произвольно ограниченного ввода информации блоком 34 переключателей задается величина промежутка времени, в котором информация с выбранных каналов поступает на выход устройства, а переключателями блока 40 задается величина промежутка времени, в котором соответственно информация не поступает на выход.

Схемы блоков 34 и 40, а также дешифраторов ЗЗ и 39 и счетчиков 32 и 38 работают аналогично работе блоков 4, 3 и 2. На выходе блока И 35 через выбранный блоком 34 промежуток времени появляется сигнал, который с прямого выхода одновибратора 36 через элемент ИЛИ 29 устанавливает счетчик 32 в нулевое состояние, а с инверсного выхода одновибратора 36 устанавливает триггер 30 в нулевое состояние. Низкий уровень единичного выхода триггера 30 запрещает прохождение через блок И 23 сигналов с младшего разряда кода времени на вход счетчика 32 и через элемент И 16 запрещает прохождение разрешающих ввод данных с выбранных блоком 12 каналов сигналов на третий вход переключателя 13 и соответст1И3597

1Р

55 венно запрещает поступление информации на выход устройства. В то же время высокий уровень с нулевого выхода триггера 30 разрешает элементу И 24 ""ð îïóñêàòü сигналы младшего разряда кода времени на счетный вход счетчика 38, которым подсчитываются временные интервалы, на время длительности которых элемент И 16 не разрешает прохождение сигналов с элемента ИЛИ 18 на переключатель 13 и соответственно не происходит поступления информации на выход устройства. Блоком 40 =-вдается десятичное значение числа и при дешифрации на его величину выходов счетчика 38 на выходе элемента И 41 появляется сигнал, по переднему фронту которого через одновибратор 42 и элемент ИЛИ 28 устанавливается счетчик 38 в нулевое состояние. Этот же прои н верти рова нный элемент ИЛ И-Н Е сигналл с одновибраторэ 42 переводит триггер

30 в единичное состояние, чем разрешается. очередной подсчет счетчиком 32 младшего разряда кода времени, поступление разрешающего сигнала на четвертый вход блока

13, занесение информации в блок 31 и соответственно поступление данных на выход устройства (диаграммы 9-21„ 24 — 27, фиг. 2), Таким образом, и редлагэемое устройство позволяет вводить многоканальную информацию, представленную r= форме кадровых структур данных с наличием канала, в котором находится код текущего вре мени, с определенных време fHblY .г,ромежутков, которые обеспечивают временную селекцию вводимой инфо !маци» н .нескольких режимах ввода, и, тем самым, уменьшать избыточность вводимых устройством массивов эксп риментэльных данHbIX, Формула изобретения

Устройство для ввода информации, содержащее первый счетчик, выходы которого соединены с входами первого дешифратора, выходы которого соединены с нходами блока элементов И и входами ггервого переключателя, выходы которого соединены с входами первого элемента И, второй пере ключатель, входы которого соединены с вы,ходам» блока злеменгoн И, а выходы -- с входами первого элемента ИЛИ, второй элемент И, переключатель режимон, первый однонибратор, выход которого соединен с установочным входом триггера, блок формирователей, выходы которого явля.отся информэционньЗми выходами устройства„ о т л и ч а ю щ е е с ч тем, что, с целью расширения функциональных возможностей устройства путем обеспечения временной се- лекции вводимой информации, в него введены три одновибратора, регистр, дне схемы срэвнения, дна преобразователя кодов, три счетчика, дна дешифратора, четыре переключа,еля, восемь элементов И, элемент ИЛИ-НЕ, двэ элемента ИЛИ, блок начальной установки, переключатель циклов авода, причем вход второго одновибратора соединен с первым входом блока формирователей и является входом кадровой синхронизации устройства, а выход соединен с входом сброса первого счетчика, тактовый вход которого соединен с первым входом девятого элемента И и выходом третьего однонибратора, вход которо!о является входом тактовой синхронизации устройства, выход первого элемента И соединен с тактовым входом регистра, входы которого соединены с группой нходон блока формирователей и являются информационными входами устройства, а группа выходов соединена с первыми группами входов первой и второй схем сравнения, причем старший разряд группы выходов регистра соединен с первыми входами пятого и Шестого элементов И и с тактовым входом второго счетчика, выходы которого соединены с входами переключателя циклон ввода, выход которого соединен с первым входом седьмого элемента И, второй вход котсрого соединен с выходом первого элемента ИЛИ, первыми входами третьего и четвертого элементов И, первым входом переключателя режимов, второй вход которого-соединен с выходом трн; ьего элемента И, второй вход которого соединен с выходом второго элемента Yt, первый вход которого соединен с выходом первой схемы сравнения, вторая группа нходон которой соединена с выходами первого преобразователя кодов, входы которого соединены с выходами третьего переключателя, второй вход второго элемента И соединен с выходом второй схемы сравнения, вторая группа входов которой соединена с выходами второго преобразователя кодов, входы которого соединены с выходами четвертого переключателя, третий вход переключателя режимов соединен с выходом четвертого элемента И, второй вход которого соединен с вторым входом пятого элемента И и прямым выходом триггера, обратный выход которого соединен с вторым входом шестого элемента И, выход которого соединен с тактовым входом четвертого счетчика, выходы которого соединены с входами третьего дешифратора, выходы которого соединены с входами шес-. того переключателя, выходы которого соединены с .входами десятого элемента И, выход которого соединен с входом четвертого одновибрэтора, выход которого соединен с вторыми входами второго элемента

8 b

9a/х &

Ужк,2

Eaux,bn3

Юмк, 8п

& д. дл 7

Яык br/. У ю

1/

1Г

Дауа 44 Рл

6!I-ои же 83а3 ) Фм 2

ИЛИ и элемента ИЛИ-НЕ„выход которога соединен с входом сброса триггера, а первый вход — с выходом блока начальной установки, входом сброса второго счетчика, первыми входами второго и третьего элементов ИЛИ, выход последнего соединен с входом сброса третьего счетчика, выходы которого соединены с входами второго дешифратора, выходы которого соединены с входами пятого переключателя, выходы которого соединены с входами восьмого элемента И, выход которого соединен с входом

8cip.&. 1 як 8n. П РМ„Лю2

Искк дл. 7Я

Ююх дл,у, йкк 8уг. g

Ъх дл..

8мх& f

Юмк &Х дух & дух. &.,у

6-av Д г

Йя дл

Barp, Юл первого одновибратора, второй выход которого соединен с вторым входом третьего элемента ИЛИ, выход пятого элемента И соединен с тактовым входом третьего счет5 чика, выход второго элемента ИЛИ вЂ” с входом сброса четвертого счетчика, выход седьмого элемента И вЂ” с четвертым входом переключателя режимов, выход которого соединен с вторым входоч девятого элемен10 та И, выход которого соединен с вторым входом блока формирователей и является выходом синхронизации устройства.
