Реферат

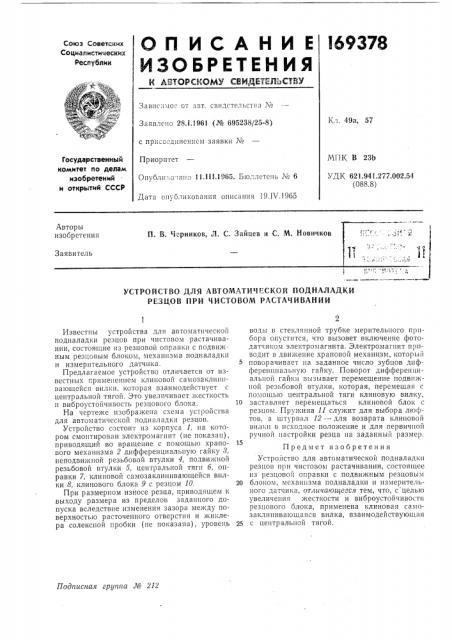

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Завис,мое от авт. свидстельства №

Кл. 49а, 57

Заявлено 28.1.1961 (№ 695238/25-8) с присоединением заявки ¹

МПК В 23b

УДК 621.941.277.002.54 (088.8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубл и ;o : а,;, 11.111..1965. Бюллетень № 6

Дата опубликования описания 19.1V.1965

Авторы изооретения

П. В. Черников, Л. С. Зайцев и ". М. Новичков

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДНАЛАДКИ

РЕЗЦОВ ПРИ ЧИСТОВОМ РАСТАЧИВАНИИ

Подписная apgnna Л6 212

Известны устройства для автоматической подналадки резцов при чистовом растачивании, состоящие из резцовой оправки с подвижHb1M резцовым блоком, механизма подналадки и измерительного датчика.

Предлагаемое устройство отличается от известных применением клиновой самозаклиннвающейся вилки, которая взаимодействует с центральной тягой. Это увеличивает жесткость н виброустойчивость резцового блока.

На чертеже изображена схема устройства для автоматической подналадкн резцов.

Устройство состоит из корпуса 1, на котором смонтирован электромагнит (не показан), приводящий во вращение с помощью храпового механизма 2 дифференциальную гайку 8, неподвижной резьбовой втулки 4, подвижной резьбовой втулки 5, центральной тяги б, оправки 7, клиновой самозаклинивающейся вилки 8, клинового блока 9 с резцом 10.

При размерном износе резца, приводящем к выходу размера из пределов заданного допуска вследствие изменения зазора между поверхностью расточенного отверстия и жиклера солексной пробки (не показана), уровень воды в стеклянной трубке мерительного прибора опустится, что вь|зовет включение фотодатчиком электромагнита. Электромагнит приводит в движение храповой механизм, который

5 поворачивает на заданное число зубцов дифференциальную гайку. Поворот дифференциальной гайки вызывает перемещение подвижной резьбовой втулки, которая, перемещая с помощью центральной тяги клиновую вилку, 10 заставляет перемещаться клиновой блок с резцом. Пружина 11 служит для выбора люфтов, а щтурвал 12 — для возврата клиновой вилки в исходное полохкение и для первичной ручной настройки резца на заданный размер.

Предмет изобретения

Устройство для автоматической подналадки резцов при чистовом растачивании, состоящее из резцовои оправки с подвижным резцовым

20 блоком, механизма подналадки и измерительного датчика, отличающееся тем, что, с целью увеличения жесткости и виброустойчивости резцового блока, применена клиновая самозаклннивающаяся вилка, взаимодействующая

25 с центральной тягой

169378
