Союз Советских

Социалистических

Реслублик

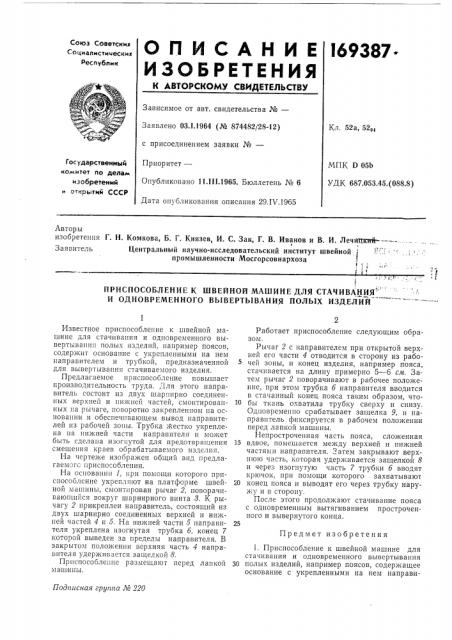

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I69387Зависимое от авт. свидетельства №вЂ”

Заявлено 03.1,1964 (№ 874482/28-12) с присоединением заявки №вЂ”

Пр иор итет—

Опубликовано 11 111.1965. Бюллетень № 6

Дата опубликования описания 29.IV.1965

Кл. 52а, 52„

Гос ударствеииый комитет ло делам изобретений и открытий СССР

МПК D 05Ь

УДК. 687.053.45. (088.8) Авторы изобретения Г. Н. Комкова, Б. Г. Князев, И. С. Зак, Г. В. Иванов и В. И. Лечйцкий-=---Я

Заявитель Центральный научно-исследовательский институт швейной промышленности Мосгорсовнархоза

1 :;

ПРИСПОСОБЛЕНИЕ I(ШВЕЙНОИ МАШИНЕ ДЛЯ СТАЧИВАНИЯ

И ОДНОВРЕМЕННОГО ВЫВЕРТЪ|ВАНИЯ ПОЛЫХ ИЗДЕЛИЙ

Предмет изобретения

Подписная группа № 220

Известное приспособление к швейной машине для стачивания и одновременного вывертывапия полых изделий, например поясов, содержит основание с укрепленными на нем направителем и трубкой, предназначенной для вывертывапия стачиваемого изделия.

Предлагаемое приспособление повышает производительность труда. Для этого направитель состоит из двух шарнирно соединенных верхней и нижней частей, смонтированных па рычаге, поворотно закрепленном па основании и обеспечивающем вывод направителей из рабочей зоны. Трубка Жестко укреплена на нижней части направителя и может быть сделана изогнутой для предотвращения смещения краев обрабатываемого изделия.

На чертеже изображен общий вид предлагаемогс приспособления.

На основании 1, при помощи которого приспособлсние укрепляют на платформе швейной машины, смонтирован рычаг 2, поворачивающийся вокруг шарнирного винта 8. К рычагу 2 прикреплен направитель, состоящий из двух шарнирно соединенных верхней и нижней частей 4 и 5. На нижней части 5 направителя укреплена изогнутая трубка 6, конец 7 которой выведен за пределы направителя. В закрытом положении верхняя часть 4 направителя удерживается защелкой 8.

Приспособление размещают перед лапкой машины.

Работает приспособление следующим образом.

Рычаг 2 с направителем при открытой верхней его части 4 отводится в сторону из рабочей зоны, и конец изделия, например пояса, стачивается на длину примерно 5 — 6 сл . Затем рычаг 2 поворачивают в рабочее положение, при этом трубка 6 направителя вводится в стачанный конец пояса таким образом, что10 бы ткань охватила трубку сверху и снизу.

Одновременно срабатывает защелка 9, и направитель фиксируется в рабочем положении перед лапкой машины.

Непростроченная часть пояса, сложенная

15 вдвое, помещается между верхней и нижней частями направителя. Затем закрывают верхнюю часть, которая удерживается защелкой 8 и через изогнутую часть 7 трубки 6 вводят крючок, при помощи которого захватывают

20 конец пояса и выводят его через трубку нарухку и в сторону.

После этого продолжают стачивание пояса с одновременным вытягиванием простроченного и вывернутого конца.

1. Приспособление к швейной машине для стачивани я и одновременного выверты вания

30 полых изделий, например поясов, содержащее основание с укрепленными на нем направи169387

Составитель М. М, Лиманова

Техред Ю. В. Баранов Корректор О. Б. Тюрина

Редактор В. Ф. Чулкова

Заказ 852/10 Тираж 475 Формат бум. 60X90 /8 Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 телем и трубкой, предназначенной для вывертывания стачиваемого изделия, отличающееся тем, что, с целью повышения производительности труда, направитель состоит из двух шарнирно соединенных верхней и нижней частей, смонтированных на рычаге, поворотно закрепленном на основании, обеспечивающем вывод направителей из рабочей зоны, а трубка жестко укреплена на нижней части направителя.

2. Приспособление по п, 1, отличающееся тем, что, с целью предотвращения смещения краев обрабатываемого изделия, трубка выполнена изогнутой.
