Электромагнитный замок

Электромагнитный замок

Иллюстрации

Показать все

Реферат



Изобретение относится к запирающим устройствам, в частности к замкам с электромагнитным управлением, и позволяет повысить надежность в работе, уменьшить его габариты, а также улучшить условия эксплуатации замка. Последний содержит размещенйый в корпусе с возможностью продольного перемещения засов, имеющий полость, и механизм пере ещения засова, включающий управляющий элемент и электромагнитную катушку, электрически связанную с разрешающим средством, в качестве которого может быть использована кодовая система. Сердечник электромагнитной катушки установлен соосно с засовом и соединен с управляющим элементом. Электромагнитная катушка размещена в полости засова. При правильно набранном коде на кятушку подается ток и она перемещается вместе с засовом при управлении сердечником с помощью управляющего элемента. Если код набран наверно , то сердечник перемещается под действием управляющего элемента, а катушка с засовом остаются на месте. Замок закрыт. , з.п. ф-лы, 3 ил, I С

Ф, ф; " Е@

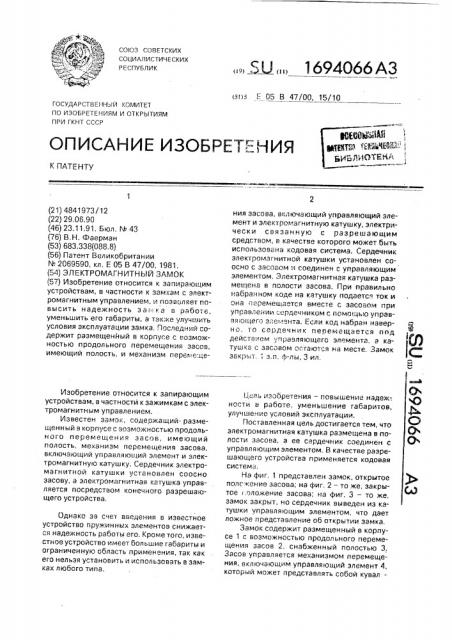

COI03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК

1694066 АЗ (я) Е 05 В 47/00, 15/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТ ="ЧИЯ

К ПАТЕНТУ (21) 4841973/12 (22) 29,06,90 (46) 23.11,91. Бюл. N 43 (76) В,Н. Фаерман (53) 683.338(088.8) (56) Патент Великобритании

М 2069590, кл, Е 05 В 47/ОО, 1981, (54) ЭЛЕКТРОМАГНИТНЪ|Й ЗАМОК (57) Изобретение относится к запирающим устройствам, в частности к замкам с электромагнитным управлением, и позволяет повысить надежность з а м Y. a B работе, уменьшить его габариты, а также улучшить условия эксплуатации замка, Последний содержит размещенйый в корпусе с возможностью продольного перемещения засов, имеющий полость, и механизм переме.цеИзобретение относится к запирающим устройствам, в частности к зажимкам с электромагнитным управлением.

Известен замок, содержащий. размещенный в корпусе с возможностью продольного перемещения засов, имеющий полость, механизм перемещения засова, включающий управляющий элемент и электромагнитную катушку, Сердечник электромагнитной катушки установлен соосно засову, а электромагнитная катушка управляется посредством конечного разрешающего устройства.

Однако за счет введения в известное устройство пружинных элементов снижается надежность работы его, Кроме того, известное устройство имеет большие габариты и ограниченную область применения, так как его нельзя установить и использовать в замках любого типа. ния засова, включающий управляющий элемент и электрок.агнитную катушку, электрически связанную с разрешающим средством, в качестве которого может быть использована кодовая система, Сердечник электромагнитной катушки установлен соосно с засо ам и соединен с управляющим элементом. Электромагнитная катушка размещена в полости засова. При правильно набранном коде на катушку подается ток и она перемещается вместе с засовом при упсавлении сердечником с помощью управляющего элемента. Если код набран наверно, то сердечник пеоемещается под действием управляющего элемента. а катушка с засовом остаются на месте. Замок закрыт. з,г1, ф-лы, 3 ил, |.!ель изобретения — повышение надеж-. ности в работе, уменьшение габаритов, улучшение условий эксплуатации.

Поставленная цель достигается тем, что электромагнитная катушка размещена в полости засова, а ее сердечник соединен с управляю цим элементом. В качестве разрешающего устройства применяется кодовая систем ".

На фиг, 1 представлен замок, открытое полг кение -; на фиг, 2 — то же, закрытое:.оложение засова; на фиг. 3 — то же, замок закрыт, но сердечник выведен из катушки управляющим элементом, что дает ложное представление об открытии замка.

Замок содержит размещенный в корпусе 1 с возможностью продольного перемещения засов 2, снабженный полостью 3.

Засов управляется механизмом перемещения, включающим управляющий элемент 4, который может представлять собой кувал1694066 ду, управляемую ключом (не показан), и электромагнитную катушку 5, сердечник 6 которой размещен соосно с засовом 2.

Электромагнитная катушка 5 размещена в полости засова 2 и электрически посредством проводов 7 связана с разрешающим средством (не показано), в качестве которого может быть использована кодовая система., 4ф

Замок работает следующим образом.

При правильном срабатывании разрешающего средства, например при правильно набранном коде, подается ток к электромагнитной катушке 5. В момент управления сердечником катушки при помощи управляющего элемента 4 катушка вместе с засовом перемещается в позицию открывания, В случае неправильно набранного кода, ток к электромагнитной катушке не подается, следовательно, при управлении сердечником 6 управляющим элементом 4 сердечник выходит из электромагнитной катушки 5, а сама катушка вместе с засовом не перемещается (фиг.

3). Замок закрыт.

Закрывание замка осуществляется обычным образом при управлении управляющим элементом.

Использование данной конструкции по5 зволяет повысить надежность запирания различных объектов.

Формула изобретения

1. Электромагнитный замок, содержащий корпус, размещенные в корпусе засов, 10 имеющий полость и установленный с возможностью продольного перемещения, механизм перемещения засова, включающий управляющий элемент и связанную с ним электромагнитную катушку, сердечник ко15 торой размещен соосно с засовом, и разрешающее средство, электрически связанное с электромагнитной катушкой, о т л и ч а юшийся тем, что, с целью повышения надежности в работе, уменьшения габари20 тов и улучшения условий эксплуатации, электромагнитная катушка размещена в по лости засова, а ее сердечник соединен с управляющим элементом, 2, Замок llO fl.1, о T ll M ч а ю + и Й C A

25 тем, что разрешающее средство образовано кодовой системой.

1694066

Составитель В.Фаерман

Техред M.Ìoðãåíòàë Корректор О.Кундрик

Редактор С. Патрушева

Заказ 4086 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
