Реферат



Изобретение относится к очистной технике . Цель изобретения - повышение долговечности и качества очистки поверхности. Устройство для очистки поверхности содержит пылесос, всасывающий патрубок которого связан посредством трубопровода с насадком, и установленный на трубопроводе между насадком и пылесосом дополнительный фильтр для очистки проходящего через насадок воздуха. Дополнительный фильтр имеет корпус 1 с крышкой 2, входной патрубок 3, обращенный вовнутрь корпуса 1 и выходной патрубок 4, полусферический отражатель 5, жестко соединенный посредством кронштейна 7 с перфорированной решеткой 6, разделяющей корпус 1 на два отсека. Оси отверстий решетки 6 расположены под углом к продольной оси корпуса 1. Выходной патрубок обращен в полость корпуса 1. а оси патрубков 3 и 4 и отражателя 5 соосны продольной оси корпуса 1 дополнительного фильтра. Корпус 1 заполнен жидкостью, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5125 А 47 1 9/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ,(21) 4668348/12 (22) 30.03.89 (46) 30.11.91. Бюл. hh 44 (72) В.О.Чипинов и В,Д.Павлюков (53) 648.525(088.8) (561 Патент ФРГ

М 2447422, кл. А 47 (9/10, 1975. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПОВЕРХНОСТИ (57) Изобретение относится к очистной технике. Цель изобретения — повышение долговечности и качества очистки поверхности.

Устройство для очистки поверхности содержит,пылесос, всасывающий патрубок которого связан посредством трубопровода с насадком, и установленный на трубопрово„, SU,„1694105 Al де между насадком и пылесосом дополнительный фильтр для очистки проходящего через насадок воздуха. Дополнительный фильтр имеет корпус 1 с крышкой 2, входной патрубок 3, обращенный вовнутрь корпуса

1 и выходной патрубок 4, полусферический отражатель 5. жестко соединенный посред-. ством кронштейна 7 с перфорированной решеткой 6, разделяющей корпус 1 на два отсека. Оси отверстий решетки 6 расположены под углом к продольной оси корпуса

1. Выходной патрубок обращен в полость корпуса 1, а оси патрубков 3 и 4 и отражателя 5 соосны продольной оси корпуса 1 дополнительного фильтра. Корпус 1 заполнен жидкостью, 2 ил.

1694105

Изобретение относится к очистной технике, Цель изобретения — повышение долговечности и качества очистки поверхности.

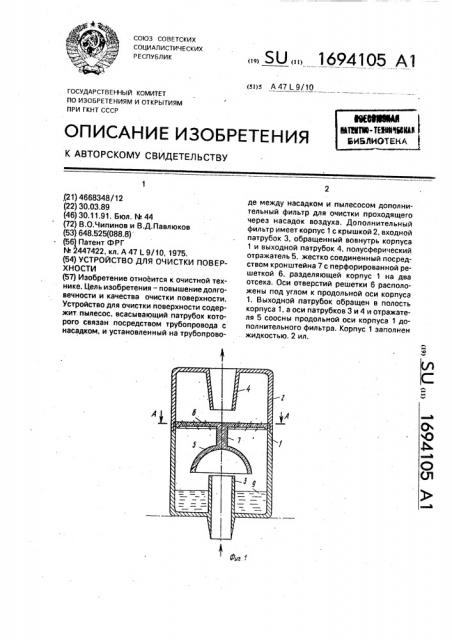

На фиг.1 изображено устройство, продольный разрез; на фиг.2 — разрез А-А на .фиг.1;

Устройство для очистки поверхности содержит пылесос, всасывающий патрубок которого связан посредством трубопровода с насадком и установленный на трубопровое между насадком и пылесосом дополниельный фильтр для очистки проходящего через насадок воздуха. Дополнительный фильтр имеет корпус 1 с крышкой 2, входной патрубок 3, обращенный вовнутрь корпуса

1 и выходной патрубок 4, полусферический

Отражатель 5, жестко соединенный посредством кронштейна 7 с перфорированной рееткой 6, разделяющей корпус 1 на два тсека, Оси отверстий 8 решетки 6 располоЖены под углом к продольной оси корпуса

1. Выходной патрубок 4 обращен в полость

1орпуса 1, а оси патрубков 3 и 4 и отражатеЛя 5 соосны продольной оси корпуса 1 дополнительного фильтра. Корпус 1 заполнен Жидкостью, Устройство работает следующим обра ом.

Через патрубок 4 заливается вода 9 по метке на корпусе 1. Устройство устанавливается посредством патрубков 3 и 4 в разрыв штанги пылеэаборного устройства, например пылесоса, и приступают к уборке. оздух с пылью и мелкими предметами эаасывается в патрубок 4, затем вырывается з верхнего отверстия, ударяется в полуферический отражатель 5, который хорошо тражает и мелкие и крупные составляющие усора с разными удельными весами. Отраенный поток входит в жидкость почти под прямым углом, что способствует лучшей турбулизации газожидкостной смеси, хорошей смачиваемости частиц, завихряется, турбулиэирует жидкость, смачивается и коагулирует. Увлажненный сор выпадает в осадок.

Восходящие потоки воздуха поднимаются к решетке 6 и орошаются завесами из

5 падающих капель, которые слились из мелких брызг на нижней поверхности решетки

6. Отверстия 8 решетки 6 препятствуют проникновению брызг в верхнюю часть корпуса

1 и способствуют каплеобразованию, не по10 вышая гидравлического сопротивления устройства.

Обращенные вовнутрь корпуса 1 патрубки 3 и 4 находятся выше вспененной жидкости, что позволяет изменять угол на15 клона устройства в широких пределах, не беспокоясь, что жидкость выльется, По окончании уборки снимается крышка 2, вытаскивается решетка 6 с отражателем 5, а грязная вода выплескивается иэ

20 корпуса 1.

Формула изобретения

Устройство для очистки поверхности, содержащее пылесос, всасывающий патрубок которого связан посредством трубопро25 вода с насадком и установленный на трубопроводе между насадком и всасывающем патрубком пылесоса дополнительный фильтр для очистки проходящего через насадок воздуха, имеющий корпус с входным

30 патрубком, обращенным вовнутрь корпуса, и выходным патрубком, о т л и ч а ю щ е ес я тем, что, с целью повышения долговечности и качества очистки поверхности, корпус дополнительного фильтра заполнен

35 водой и снабжен перфорированной решеткой, разделяющей его на два отсека, и отражателем полусферической формы, жестко связанным с решеткой, llpN этом оси отверстия решетки расположены подуглом к про40 дольной оси корпуса дополнительного фильтра, выходной патрубок обращен в полость корпуса, а оси патрубков и отражателя расположены на оси корпуса дополнительного фильтра.

1694105
