Устройство для локального воздействия контрастных температур на органы

Устройство для локального воздействия контрастных температур на органы

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить удобство проведения процедуры и снизитьтравмируемость кровеносных сосудов. Для этого в устройстве используется раздувной баллон 2, который вводится в кровеносный сосуд. Баллон 2 снабжен отводящими и подводящими трубками 4-6, соединенными с роликовым насосом 8 и холодильником или нагревателем 7, а также источником 9 подачи стерильной жидкости. Кровь через вход 3 поступает в отводящую трубку 4, нагревается (охлаждается), пройдя через нагреватель (охладитель) 7 и при помощи роликового насоса 8 поступает в кровеносный сосуд. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 В 1.7/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4606289/14 (22) 15.11.88 (46) 30.11.91. Бюл. М 44 (75) А.В. Никонов (53) 615.475(088.8) (56) Авторское свидетельство СССР

3Ф 1088728, кл. А 61 М 19/00, 1987. (54) УСТРОЙСТВО ДЛЯ ЛОКАЛ Ь НОГО В03ДЕЙСТВИЯ КОНТРАСТНЫХ ТЕМПЕРАТУР

HA ОРГАНЫ (57) Изобретение позволяет повысить удобство проведения процедуры и снизить трав„„SU ÄÄ 1694122 А1 мируемость кровеносных сосудов. Для этого в устройстве используется раздувной баллон 2, который вводится в кровеносный сосуд. Баллон 2 снабжен отводящими и подводящими трубками 4 — 6, соединенными с роликовым насосом 8 и холодильником или нагревателем 7, а также источником 9 подачи стерильной жидкости. Кровь через вход

3 поступает в отводящую трубку 4, нагревается (охлаждается), пройдя через нагреватель (охладитель) 7 и при помощи роликового насоса 8 поступает в кровеносный сосуд. 1 ил.

1694122

Составитель Ю,Лопатюк

Редактор Е.Зубиетова Техред М.Моргентал Корректор В.Гирняк

Заказ 4104 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к медицинской технике и предназначено для воздействия контрастных температур на органы.

Целью изобретения является повышение удобства проведения процедуры и снижеиие травмируемости кровеносных сосудов. " .

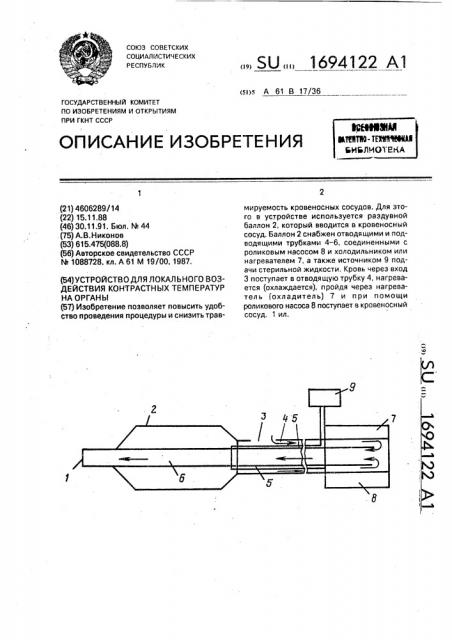

На чертеже изображена схема устройство.

Устройство содержит катетер с рабочим торцом 1, раздувной баллон 2, расположенный между рабочим торцом 1 и входом 3 в отводящую трубку 4, по которой происходит забор крови. Внутри отводящей трубки 4 размещена подводящая трубка 5. Внутри подводящей трубки 5 размещена трубка 6 для подвода крови; Трубка 6 для подвода крОви и отводящая трубка 4 связаны с холодильником или нагревателем 7 и роликовым наСосом 8, а трубка 5, подводящая воздух для раздувания баллона 2„связана с источником 9 подачи стерильной жидкости.

Устройство работает следующим образом.

После пункции магистрального сосуда по металлическому проводнику раздувной баллон 2 вводится в нужный сосуд, После удаления проводника по трубке 5 подается стерильная жидкость, которая раздувает баллон 2. Через вход 3 кровь поступает в отводящую трубку 4, связанную с нагрева5 телем 7 (охладителем), подвергается нагреву или охлаждению, после чего, пройдя через роликовый насос 8, возвращается по трубке 6 в кровеносный сосуд.

Формула изобретения

10 Устройство для локального воздействия контрастных. температур на органы, содержащее катетер с рабочим торцом, раздувной баллон, подводящую и отводящую трубки, о т л и ч а ю щ е е с я тем, что, с целью

15 повышения удобства проведения процедуры и снижения травмируемости кровеносных сосудов, в него введены связанная с катетером трубка для подвода крови, а также нагреватель-охладитель с компрессо20 ром-насосом и источник подачи стерильной

° жидкости, связанные через отводящую и подводящую трубки соответственно с катетером и раздувным баллоном, который расположен между рабочим торцом катетера и

25 входом в отводящую трубку, внутри которой размещена подводящая трубка с установленной в ней трубкой для подвода крови.
