Устройство для вакуумтерапии

Устройство для вакуумтерапии

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к устройствам для вакуумно-механического воздействия. Цель изобретения - упрощение конструкции. Для этого воздействующие элементы в эластичном колпачке с буртиком. 2 ил.

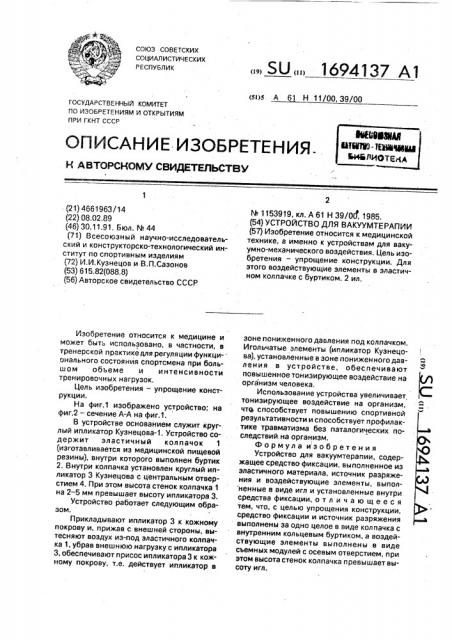

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4661963/14 (22) 08.02,89 (46) 30.11.91, Бюл. М 44 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт по спортивным изделиям (72) И.И. Кузнецов и В.П.Сазонов (53) 615.82(088.8) (56) Авторское свидетельство СССР

Изобретение относится к медицине и может быть использовано, в частности, в тренерской практикедля регуляции функционального состояния спортсмена при большом объеме и интенсивности тренировочных нагрузок.

Цель изобретения — упрощение конструкции.

На фиг.1 изображено устройство; на фиг,2 — сечение A-А на фиг.1.

В устройстве основанием служит круглый ипликатор Кузнецова-1. Устройство со- . держит эластичный колпачок 1 (изготавливается из медицинской пищевой резины), внутри которого выполнен буртик

2. Внутри колпачка установлен круглый ипликатор 3 Кузнецова с центральным отверстием 4. При этом высота стенок колпачка 1 на 2-5 мм превышает высоту ипликатора 3.

Устройство работает следующим образом.

Прикладывают ипликатор 3 к кожному покрову и, прижав с. внешней стороны, вытесняют воздух из-под эластичного колпачка 1, убрав внешнюю нагрузку с ипликатора

3, обеспечивают и рисос ипликатора 3 к кожному покрову, т.е. действует ипликатор в

„„SU ÄÄ 1694137 Al

М 1153919, кл. А 61 Н 39/0(f, 1985. (54) УСТРОЙСТВО ДЛЯ ВАКУУМТЕРАПИИ (57) Изобретение относится к медицинской технике, а именно к устройствам для вакуумно-механического воздействия, Цель изобретения — упрощение конструкции. Для этого воздействующие элементы в эластичном колпачке с буртиком. 2 ил. зоне пониженного давления под колпачком.

Игольчатые элементы (ипликатор Кузнецова), установленные в зоне пониженного дав- Я ления в устройстве, обеспечивают повышенное тонизирующее воздействие на организм человека.

Использование устройства увеличивает тонизирующее воздействие на организм, чу способствует повышению спортивной результативности и способствует профилактике травматизма без паталогических последствий. на организм.

Формула изобретения

Устройство для вакуумтерапии, содержащее средство фиксации, выполненное из эластичного материала, источник разряжения и воздействующие элементы, выполненные в виде игл и установленные внутри средства фиксации, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, средство фиксации и источник разряжения выполнены за одно целое в виде колпачка с внутренним кольцевым буртиком, а воздействующие элементы выполнены в виде съемных модулей с осевым отверстием, при этом высота стенок колпачка превышает высоту игл.

1694137

Составитель В,Швыркова

Техред M.Ìîðãåíòàë Корректор С.Шевкун

Редактор 3,Слиган

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 4105 Тираж Подписное. ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5 с
