Кавитационный реактор

Кавитационный реактор

Иллюстрации

Показать все

Реферат



Изобретение относится к области перемешивания в кавитационных реакторах и может быть использовано для проведения технологических процессов в химической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности . Целью изобретения является интенсификация процесса перемешивания, Кавитационный реактор содержит цилиндрический корпус с патрубками подвода и отвода. Внутри корпуса размещены вал и кавитаторы. Реактор снабжен диском, закрепленным на валу. Кавитаторы выполнены в виде лопастей клиновидной формы, размещенных на торцовой поверхности диска . Передние по направлению вращения поверхности кавитаторов расположены на поверхности соответствующей рабочей поверхности лопатки центробежного насоса . 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 01 F 7/16

ГОСУДАРСТВЕННЫЙ КОМИТГТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ЗИ0693

j @.1 ИИ0- T

-.-, :=.г! и

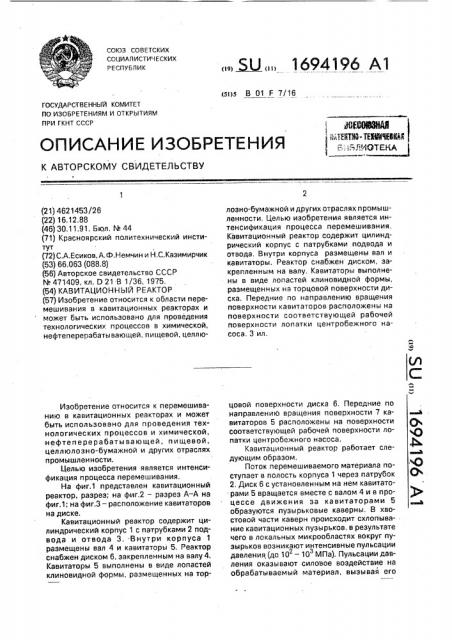

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4621453/26 (22) 16,12.88 (46) 30.11.91, Бюл. М 44 (71) Красноярский политехнический институт (72) С.А.Есиков, А,Ф.Немчин и Н.С.Казимирчик (53) 66,063 (088.8) (56) Авторское свидетельство СССР

М 471409, кл. 0 21 В 1/36, 1975, (54) КАВИТАЦИОННЫЙ РЕАКТОР (57) Изобретение относится к области перемешивания в кавитационных реакторах и может быть использовано для проведения технологических процессов в химической, нефтеперерабатывающей, пищевой, целлюИзобретение относится к перемешиванию в кавитационных реакторах и может быть использовано для проведения технологических процессов и химической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности.

Целью изобретения является интенсификация процесса перемешивания, На фиг.1 представлен кавитационный реактор, разрез; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — расположение кавитаторов на диске.

Кавитационный реактор содержит цилиндрический корпус 1 с патрубками 2 подвода и отвода 3, Внутри корпуса 1 размещены вал 4 и кавитаторы 5. Реактор снабжен диском 6, закрепленным на валу 4.

Кавитаторы 5 выполнены в виде лопастей клиновидной формы, размещенных на тор„„. Ж„„1694196 Al лозно-бумажной и других отраслях промышленности, Целью изобретения является интенсификация процесса перемешивания, Кавитационный реактор содержит цилиндрический корпус с патрубками подвода и отвода, Внутри корпуса размещены вал и кавитаторы. Реактор снабжен диском, закрепленным на валу, Кавитаторы выполнены в виде лопастей клиновидной формы, размещенных на торцовой поверхности диска, Передние llo направлению вращения поверхности кавитаторов расположены HB поверхности соответствующей рабочей поверхности лопатки центробежного насоса. 3 ил. цовой поверхности диска 6. Передние по направлению вращения поверхности 7 кавитаторов 5 расположены на поверхности соответствующей рабочей поверхности лопатки центробежного насоса, Кавитационный реактор работает следующим образом.

Поток перемешиваемого материала поступает в полость корпуса 1 через патрубок

2. Диск 6 с установленным на нем кавитаторами 5 вращается вместе с валом 4 и в процессе движения за кавитаторами 5 образуются пузырьковые каверны. В хвостовой части каверн происходит схлопывание кавитационных пузырьков, в результате чего в локальных микрообластях вокруг пузырьков возникают интенсивные пульсации давления (до 10 — 10 МПа). Пульсации давления оказывают силовое воздействие на обрабатываемый материал, вызывая его

1694196 диспергирование и перемешивание. Кроме того, в процессе своего движения кавитаторы 5 за счет размещения на поверхности соответствующей рабочей поверхности лопатки центробежного насоса прокачивают обрабатываемый материал в направлении от центра корпуса 1 к периферийной зоне.

Поток материала, проходя через корпус 1 в, указачном направлении, последовательно подвергается кавитационной обработке с помощью кавитаторов 5, расположенных на диске 6 по концентрическим окружностям. Обработанный поток материала достигает периферийной зоны корпуса 1 и отводится через патрубок 3 и далее прокачивается по технологической линии за счет того давления нагнетания, которое создается в корпусе 1 кавитационного реактора при вращении диска 6 с установленными на нем кавитаторами 5.

Использование предложенного реактора исключает необходимость применения дополнительного перекачивающего насоса, что сокращает эксплутационные расходы

5 на электроэнергию и оборудование и сокращает в 2 раза материальные затраты.

Формула изобретения

Кавитационный реактор, содержащий цилиндрический корпус с патрубками под10 вода и отвода, внутри которого размещены вали кавитаторы,отличающийся тем, что, с целью интенсификации процесса перемешивания, он снабжен диском, закрепленным на валу, а кавитаторы выполнены в

15 виде лопастей клиновидной формы, размещенных на торцовой поверхности диска, при этом передние по направлению вращения поверхности кавитаторов расположены на поверхности соответствующей рабочей

20 поверхности лопатки центробежного насоса.

1694196

Юаг. Г

У/ИШ

Фиг.Я
