Реферат



Изобретение относится к вентиляционным устройствам и может быть использовано для удаления вредных веществ от подвижных источников загрязнения при сборке крупных блоков и длинномерных изделий . Цель изобретения - повышение эффективности улавливания вредных веществ Устройство содержит корпус (К) 1 с продольной воздухоприемной щелью 4, вытяжной патрубок 2 и подвижную вставку (В) 3 с воздухоприемной щелью 5. К 1 и В 3 установлены коаксиально с возможностью их осевого поворота Воздухоприемная щель 5 В 3 выполнена спиральной формы Пересечение воздухоприемной щели 4 К 1 со спиральной воздухоприемной щелью 5 В 3 образует воздухоприемное отверстие (ВО) 6 Продольное перемещение ВО б осуществляется воздействием на привод 7, поворачивающий В 3 вокруг ее оси до тех пор, пока вновь образуемое ВО 6 не установится непосредственно над источником выделения вредных веществ. Поперечное перемещение ВО 6 осуществляется за счет поворота К 1 вокруг его оси и согласованного с ним поворота В 3.1 з.п. ф-лы, 6 ил. сл С

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4658798/12 (22) 02.03.89 (46) 30.11,91. Бюл. ¹ 44 (72) Ю.А.Шакиров, Б,А.Гурьянов и Б.А.Березовой, (53) 697.92(088.8) (56) Авторское свидетельство СССР № 1607984, кл. В 08 В 15/00, 1987, (54) ВЪ|ТЯЖНОЕ УСТРОЙСТВО (57) Изобретение относится к вентиляционным устройствам и может быть использовано для удаления вредных веществ от подвижных источников загрязнения при сборке крупных блоков и длинномерных иэделий. Цель изобретения —. повышение эффективности улавливания вредных веществ.

Устройство содержит корпус (К) 1 с продольSU 1694259 А1 ной воздухоприемной щелью 4, вытяжной патрубок 2 и подвижную вставку (B) 3 с воздухоприемной щелью 5, К 1 и В 3 установлены коаксиально с возможностью их осевого поворота. Воздухоприемная щель 5 В 3 выполнена спиральной формы. Пересечение воэдухоприемной щели 4 К 1 со спиральной воэдухоприемной щелью 5 В 3 образует воздухоприемное отверстие (ВО) 6, Продольное перемещение ВО 6 осуществляется воздействием на привод 7, поворачивающий В 3 вокруг ее оси до тех пор, пока вновь образуемое ВО 6 не установится непосредственно над источником выделения вредных веществ, Поперечное перемещение ВО

6 осуществляется за счет поворота К 1 вокруг его оси и согласованного с ним поворота

В 3. 1 э.п. ф-лы, 6 ил, 1694259

Изобретение относится к вентиляции, служит для удаления выделяющихся вредных веществ и может быть использовано в сборочных и других целях, в частности для удаления вредных веществ от мест пайки круп н ых блоков.

Наиболее близким к предлагаемому устройству по выполняемым функциям и достигаемому результату являе ся вытяжное у:тройство для удаления вредных веществ от источника, включающее корпус и вставку, установленные коаксиально с возможностью поворота относительно друг друга и имеющие щелевые отверстия jl j.

Перемещение факела всасывания в продольном направлении осуществляется путем перемещения в корпусе вставки с воздухоприемными отверстиями. Недостатком известного устройства является его низкая эффективность при обслуживании точечного нестационарного источника выделений вредных веществ.

Цель изобретения — повышение эффективности улавливания вредных веществ от нестационарных в пространстве источников загрязнения воздуха.

Вытяжное устройство содержит корпус с входным отверстием, размещенную в корпусе коаксиально подвижную вставку с воздухоприемной щелью спиральной формы, корпус устройства и вставка выполнены с возможностью осевого поворота, а входное отверстие корпуса"выполнено в виде проДольной щели, При применении предлагаемого устройства для удаления вредных веществ от нескольких перемещающихся источников загрязнений, например, сборочно-конвей; ерных систем, целесообразно выполнение вставки со спиральной щелью с шагом спирали, кратным шагу конвейера, а корпуса ус-. тройства секционным, Выполнение устройства в виде корпуса с входным отверстием в виде продольной щели коаксиально расположенной в корпусе с возможностью осевого поворота друг относительно друга вставки со спиральной воздухоприемной щелью обеспечивает образование воэдухоприемного отверстия, имеющего возможность равномерного, продольного и поперечного перемещения, согласованного с перемещением источника выделения вредных веществ, а также, cooT" ветственно, небольшой обьем удаляемого воздуха, Кроме этого, выполнение корпуса устройства секционным с шагом спирали вставки кратным шагу конвейера позволяет организовать удаление выделяющихся вредных веществ от несколь <их перемеща5

55 ющихся источников загрязнений, например, сборочно-конвейерных систем.

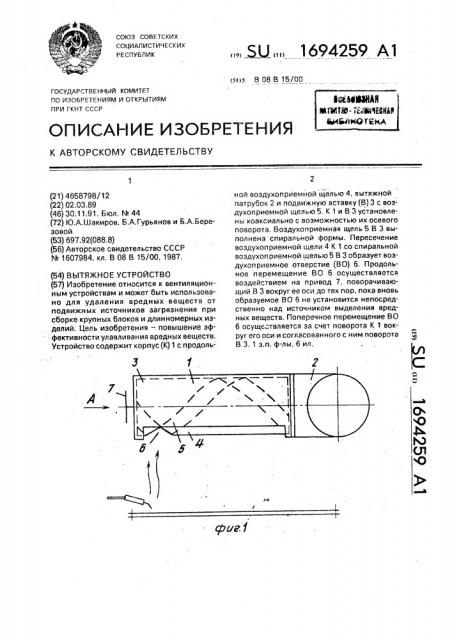

На фиг,1 показано вытяжное устройство, общий вид; на фиг,2 — то же, вариант рабочего положения, на фиг.3 — вариант выполнения вставки; на фиг.4 — вид А на фиг.1, на фиг.5 — вариант рабочего положения; на фиг.б — вариант выполнения устройства для нескольких перемещающихся источников выделения вредных веществ или сборочно-конвейерных систем.

Вытяжное устройство содержи корпус

1 цилиндрической формы, вытяжной патрубок 2 и размещенную коаксиально в корпусе

1 полую вставку 3 цилиндрической формы.

Корпус 1 выполнен с продольной воздухоприемной щелью 4 и установлен с возможностью поворота вокруг своей оси. Вставка

3 выполнена со спиральной воздухоприемной щелью 5 и установлена внутри корпуса

1 с воэможностью осевого вращения. Пересечение продольной щели 4 корпуса 1 и спиральной щели 5 вставки 3 образует воздухоприемное отверстие 6. На торцовой поверхности вставки 3 размещен привод 7.

Предлагаемое устройство может быть использовано для удаления вредных веществ от нескольких перемещающихся источников или сборочно-конвейерных систем. Для этого корпус 1 выполняется секционным, а шаг спиральной щели — кратным шагу конвейера. В этом случае привод 7 кинематически связан с конвейером 8.

Устройство работает следующим образом.

При перемещении источника выделения вредных веществ в продольном направлении полая вставка 3 проворачивается в корпусе 1 с помощью привода 7, При этом осуществляется согласованное перемещение воздухоприемного отверстия 6, образованного пересечением неподвижной воздухоприемной щели 4 корпуса 1 с проворачивающейся спиральной щелью 5 вставки 3.

Воздействие на привод 7 осуществляется до тех пор, пока вновь образуемое воздухоприемное отверстие 6 не установится непосредственно над источником выделения вредных веществ.

При перемещении источника выделения вредных веществ в поперечном направлении, согласованное перемещение воздухоприемного отверстия 6 осуществляется за счет поворота корпуса 1 устройства вокруг его продольной оси, а затем согласованно с ним поворота вставки 3 до тех пор, пока вновь образуемое воздухоприемное отвеостие 6 не установится непосредствек1б94259 но над источником выделения вредных веществ.

Таким образом, по сравнению с прототипом в предлагаемом устройстве обеспечивается расширение функциональных возможностей за счет переноса факела всасывания как в продольном, так и в поперечном направлении и организации направляемых факелов всасывания, согласованных с перемещениями нескольких источников выделения вредных веществ, Кроме того, возможно п,рименение устройства в качестве воздухораспределительного устройства.

Формула изобретения

1. Вытяжное устройство, содержащее корпус и вставку, установленные коаксиально с возможностью поворота относительно

5 друг друга и выполненные с щелевыми отверстиями, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности улавливания вредных веществ от перемещающихся точечных источников загрязнения, воздухо10 приемная щель вставки выполнена в виде спирали.

2. Устройство по п.1, от л и ч а ю ще ес я тем, что, с целью расширения области применения, корпус устройства выполнен

15 секционным.

1694259

А8. 6

Составитель K).Øàêèðoâ

Техред M.Moðãåíòàë Корректор Л. Бескид . (Редактор Н, Шитев
