Устройство для накатывания резьбы

Устройство для накатывания резьбы

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для планетарного накатывания резьб на длинномерных заготовках. Цель изобретения - расширение технологических возможностей устройства за счет накатывания резьб на длинномерных заготовках, Это обеспечивается за счет того, что устройство снабжено дополнительным барабанным питателем с зубчатыми венцами и направляющими роликом и сектором. При этом дополнительный барабанный питатель установлен на оси вращения основного питателя , направляющий ролик - на оси накатного ролика, а направляющий сегмент жестко закреплен на станине устройства оппозитно направлящему ролику Это обеспечивает возможность накатывания резьб на длинномерных заготовках без перекосов в процессе накатывания. 2 ил.

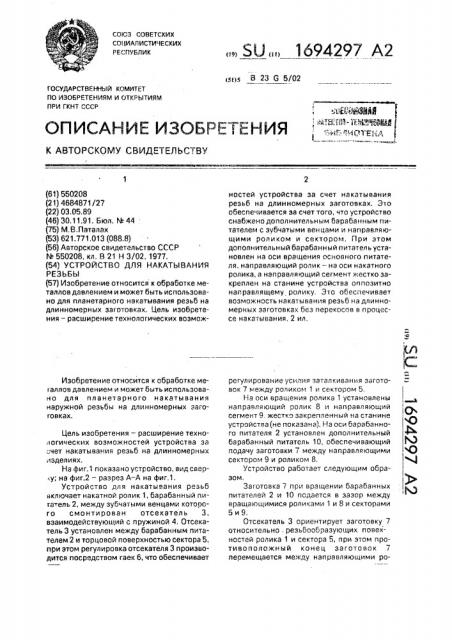

союэ сОветских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

В 23 О 5/02

IQ

О фь

Ю

ГОсудАРственныЙ комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPM ГКНТ СССР (61) 550208 (21) 4684871/27 (22) 03.05.89 (46) 30,11.91. Бюл. М 44 (75) M,В.Паталах (53) 621.771,013 (088.8) (56) Авторское свидетельство СССР

М 550208, кл, В 21 Н 3/02, 1977. (54) YCTPOACTB0 P,flR HAKATblBAHHR

РЕЗЬБЫ (57) Изобретение относится к обработке металлов давлением и может быть использовано для планетарного накатывания резьб на длинномерных заготовках. Цель изобретения — расширение технологических возможИзобретение относится к обработке мегаллов давлением и может быть использовано для планетарного накатывания наружной резьбы на длинномерных загоговках.

Цель изобретения — расширение техно1огических возможностей устройства за счет накатывания резьб на длинномерных изделиях.

На фиг.1 показано устройство, вид свер<у; на фиг.2 — разрез А — А на фиг.1.

Устройство для накатывания реэьб включает накатной ролик 1, барабанный пигатель 2, между зубчатыми венцами котооого смонтирован отсекатель 3, взаимодействующий с пружиной 4, Отсекатель 3 установлен между барабанным питателем 2 и торцовой поверхностью сектора 5, при этом регулировка отсекателя 3 производится посредством гаек 6, что обеспечивает

„„50 ÄÄ 1694297 А2 костей устройства эа счет накатывания резьб на длинномерных заготовках. Это обеспе ивается за счет того, что устройство снабжено дополнительным барабанным питателем с зубчатыми венцами и направляющими роликом и сектором. При этом дополнительный барабанный питатель установлен на оси вращения основного питателя, направляющий ролик — на оси накатного ролика, а направляющий сегмент жестко закреплен на станине устройства оппозитно направлящему ролику. Это обеспечивает возможность накатывания резьб на длинномерных заготовках без перекосов в процессе накатывания, 2 ил. регулирование усилия заталкивания заготовок 7 между роликом 1 и сектором 5.

На оси вращения ролика 1 установлены направляющий ролик 8 и направляющий сегмент 9, жестка закрепленный на станине устройства(не показана). На оси барабанного питателя 2 установлен дополнительный барабанный питатель 10, обеспечивающий подачу заготовки 7 между направляющими сектором 9 и роликом 8, Устройство работает следующим образом, Заготовка 7 при вращении барабанных питателей 2 и 10 подается в зазор между вращающимися роликами 1 и 8 и секторами

5 и 9, Отсекатель 3 ориентирует заготовку 7 относительно . резьбообразующих повехностей ролика 1 и сектора 5, при этом противоположный конец заготовок 7 перемещается между направляющими ро1694297 ликом 8 и сектором 10, что исключает воэможность перекоса длинномерной заготовки в процессе накатывания резьбы, Регулировкой зазора между роликом 1 и отсекателем 3 посредством гаек 6 обеспечивается использование одного отсекателя для накатывания реэьб различного диаметра, Регулировкой расстояния между накатным 1 и направляющим 8 роликами обеспечивается накатывание резьбы на заготовках различной длины, что расширяет технологические возможности устройства.

Формула изобретения

Устройство для накатывания резьбы по авт.св. М 550208, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических

5 воэможностей за счет накатывания резьб на длинномерных заготовках, оно снабжено дополнительным питателем с зубчатыми венцами и направляющими роликом и сектором, причем дополнительный барабан10 ный питатель установлен на оси вращения основного питателя, направляющий ролик— на оси вращения накатного ролика, а направляющий сегмент жестко закреплен на станине устройства оппоэитно направляю15 щему ролику.

1694297

Составитель Ю. Жарченкав

Техред М.Моргентал Корректор Q. Ципле

Редактор Н. Шитев

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Заказ 4113 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
