Гипсовое вяжущее

Гипсовое вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным материалам, в частности к составам вяжущих для водостойких гипсобетонов. Цель изобретения - увеличение прочности и снижение водопоглощения гипсобетона, а также уменьшение расхода строительного гипса. Вяжущее содержит, мас.%: строительный гипс 88,3 - 94,3; щелочной экстракт древесины хлопчатника 0,,0; микрокристаллическую целлюлозу из хлопкового линта 0,3-0,7 и керамзитовую пыль 5,0-10,0. Прочность вяжущего на сжатие через 24 ч 3,25 МПа. Водопоглощение 1,05%. 1 табл.

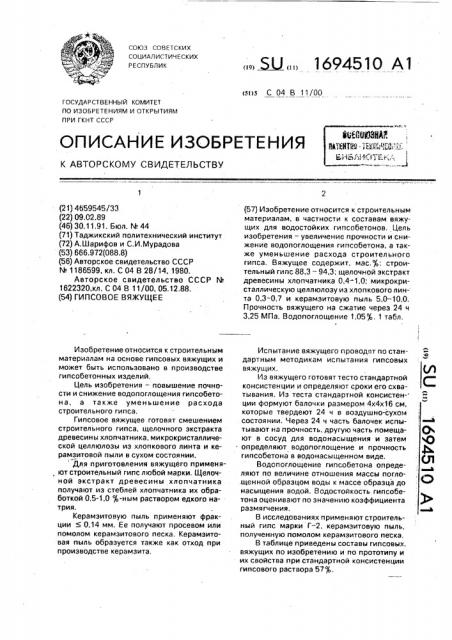

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 04 В 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тт еl

Ь:.Х:. (21) 4659545/ЗЗ (22) 09.02.89 (46) 30.11.91. Бюл. М 44 (71) Таджикский политехнический институт (72) А.Шарифов и С.И.Мурадова (53) 666.972(088.8) (56) Авторское свидетельство СССР

М 1186599, кл. С 04 В 28/14, 1980.

Авторское свидетельство СССР М

1622320,кл. С 04 В 11/00, 05.12,88. (54) ГИПСОВОЕ ВЯЖУЩЕЕ

Изобретение относится к строительным материалам на основе гипсовых вяжущих и может быть использовано в производстве гипсобетонных изделий.

Цель изобретения — повышение почности и снижение водопоглощения гипсобетона, а также уменьшение расхода строительного гипса.

Гипсовое вяжущее готовят смешением строительного гипса. щелочного экстракта древесины хлопчатника, микрокристаллической целлюлозы из хлопкового линта и керамзитовой пыли в сухом состоянии. Для приготовления вяжущего применяют строительный гипс любой марки. Щелочной экстракт древесины хлопчатника получают из стеблей хлопчатника их обработкой 0,5-1,0 7,-ным раствором едкого натрия.

Керамзитовую пыль применяют фракции 0,14 мм. Ее получают просевом или помолом керамзитового песка. Керамзитовая пыль образуется также как отход при производстве керамзита.

„„Я2„„1694510 А1 (57) Изобретение относится к строительным материалам, в частности к составам вяжущих для водостойких гипсобетонов. Цель изобретения — увеличение прочности и снижение водопоглощения гипсобетона, а также уменьшение расхода строительного гипса. Вяжущее содержит, мас,$: строительный гипс 88,3 — 94,3; щелочной экстракт древесины хлопчатника 0,4-1,0; микрокристаллическую целлюлозу из хлопкового лин- та 0,3 — 0,7 и керамзитовую пыль 5,0-10,0.

Прочность вяжущего на сжатие через 24 ч

3,25 МПа. Водопоглощение 1,05 . 1 табл.

Испытание вяжущего проводят по стан- Я дартным методикам испытания гипсовых вяжущих. М

Из вяжущего готовят тесто стандартной консистенции и определяют сроки его схватывания. Из теста стандартной консистен- Я ции формуют балочки размером 4х4х16 см, которые твердеют 24 ч в воздушно-сухом состоянии, Через 24 ч часть балочек испытывают на прочность, другую часть помеща- 0 ют в сосуд для водонасыщения и затем К," определяют водопоглощение и прочность ф гипсобетона в водонасыщенном виде. у

Водопоглощение гипсобетона определяют по величине отношения массы погло.щенной образцом воды к массе образца до насыщения водой. Водостойкость гипсобетона оценивают по ананению коэффициенте ) размягчения. ° ааевй

В исследованиях применяют строительный гипс марки à — 2, керамзитовую пыль, полученную помолом керамзитового песка.

В таблице приведены составы гипсовых. вяжущих по изобретению и по прототипу и их свойства при стандартной консистенции гипсового раствора 57 .

1694510

Сравнение данных таблицы показывает, что вяжущее по изобретению имеет сроки схватывания 36 — 82 мин, что практически соответствует срокам схватывания известного вяжущего, В то же время прочность 5 вяжущего по изобретению и через 24 ч и в водонасыщенном виде существенно возрастает, а водопоглощение гипсобетона снижается по сравнению с аналогичными показателями вяжущего по прототипу. Так, 10 . возрастание прочности гипсобетона на вя жущем по изобретению через 24 ч по сравнению с прочностью известного гипсобетона составляет при изгибе 17,0— 18,1 ; при сжатии 37,8-46 ; в водонасы- 15 енном виде при изгибе 10,2 — 11,3, при жатии 31,3 — 43,50, водопоглощение гипсобетона на вяжущем по изобретению всего

Р,71-1,2 на известном вяжущем 2,5-3,6$ что в 3 — 3,5 раза больше. Кроме того, в 20 составе вяжущего по изобретению содержание строительного гипса снижено íà 5iСостав и свойства гипсового вяжущего

Пример вянущего по изобретению прототип

1 2 3 4 5 6 7 1 2

94,3 88,7 88,5 88,9 93,7 91,3 88,3 98,9 98,7

0,4 1,0

1,0 0,4 0,6 . О, 7

1,0

0,4 0,8

0i3

0,7

0,7

0,5

7,5

0,7

0,5 О 7

1О 1О

0,5

0,3

5,0

74 39 47

82 47 54

41 68

49 82

68

57

62

36 .

1,62 1, 71

2,26 2,95

3,6 2,5

2,05

3,3

0,91

2,1

3,1

1,03

2,0 2,0 2,15

3 1 3,25 3,25

1,1 12 105

2,1

3,15

0171

2,1

3;2

1э2

1 95

3,1

1,77 1,68

2,23 2,17

1,87

2,95

1,9 1,9 1,94

2,9 3>2 2,95

1,87

2,85

1,95

2,9

0,94 0,952 0,99 0,964

0,94 0,985 0,91

0,91 0,91

Составитель Ф.Сорина

Техред М.Моргентал

Редактор А.Маковская

Корректор М.Максимишинец

Заказ 4123 Тираж Подписное .ВНИИПИ Государственного комитета по изобретениям и.открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101

Состав вяжущего,мас.ь:

Строительный гипс

Целочный экстракт древесины хлопчатника

Микрокристаллическая целлюлоза из хлоикового линта, Керамзитовая пыль

Свойства вяжущего:

Сроки охватывания,мин: начало конец

Прочность через 24 ч, МПа: при изгибе при сжатии

Влагопоглощение, Ф

Прочность гипсобетона

s водонасыщенном виде, МПа: при изгибе при сжатии

Коэффициент размягчения

10 по сравнению с составом известного вяжущего.

Гипсобетон на. вяжущем по изобретению является водостойким коэффициент его размягчения 0,91 — 0,985, Формула изобретения

Гипсовое вяжущее. включающее строительный гипс, щелочной экстракт древесины хлопчатника, микрокристаллическую целлюлозу изхлопковоголинта, отл и ча ю щ ее с я тем, что, с целью повышения прочности, снижения водопоглощения гипсобетона и уменьшения расхода строительного гипса, оно дополнительно содержит керамэитовую пыль при следующем соотношении компонентов, мас

Щелочной экстракт древесины хлопчатника 0,4-1,0

Микрокристаллическая целлюлоза из хлопкового линта 0,3-0,7

Керамзитовая пыль 5,0 — 10,0

Строительный гипс Остальное.
