Устройство для гидрофобизации легких заполнителей

Устройство для гидрофобизации легких заполнителей

Иллюстрации

Показать все

Реферат



Изобретение относится к производству строительных материалов и может быть использовано для гидрофобизации легких заполнителей .Дляповышения эффективности работы за счет увеличения стабильности и эксплуатационной надежности устройства, а также улучшения качества гидрофобизации легких заполнителей, загрузочный бункер снабжен опоясывающим его поплавком, верхняя кромка которого расположена выше кромки емкости, и выполнен в виде усеченного конуса, расширяющегося к выходному отверстию, под которым концентрично ему установлена форсунка с кольцевой щелью, направленной к нижней кромке загрузочного бункера, и центральным отверстием, направленным вверх по оси бункера, а емкость и средство для вывода заполнителя выполнены в виде конусных чаш, установленных концентрично бункеру, при этом последний установлен с возможностью вертикальных перемещений , Водопоглощение керамзитового гравия после гидрофобизации 7-10%. 1 ил. Ј

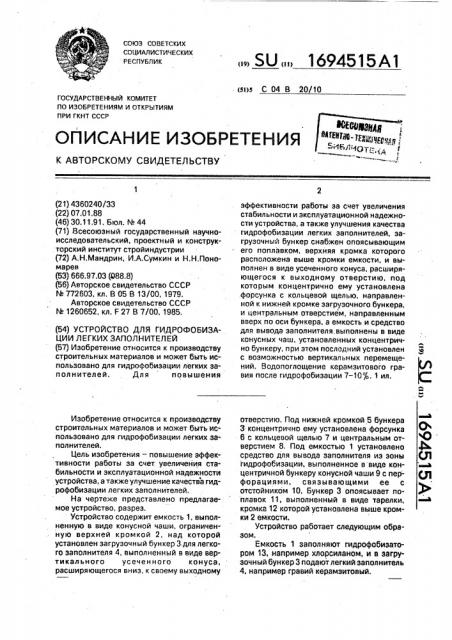

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)ю С 04 В 20/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l&

Т

< (21) 4360240/33 (22) 07.01.88 (46) 30.11.91. Бюл. ¹ 44 (71) всесоюзный государственный научноисследовательский, проектный и конструкторский NkcTM стройиндустрии (72) А.Н.Мандрин, И.А.Сумкин и Н.Н.Пономарев (53) 666.97.03 (©88.8) (56) Авторское свидетельство СССР № 772603, кл. В 05 В 13/00, 1979.

Авторское свидетельство СССР

¹ 1260652, кл. F 27 В 7/00, 1985. (54) УСТРОЙСТВО ДЛЯ ГИДРОФОБИЗАЦИИ ЛЕГКИХ ЗАПОЛНИТЕЛЕЙ (57) Изобретение относится к производству строительных материалов и может быть использовано для гидрофобизации легких заполнителей. Для повышения

Изобретение относится к и роизводству строительных материалов и может быть использовано для гидрофобизации легких заполнителей.

Цель изобретения — повышение эффективности работы за счет. увеличения стабильности и эксплуатационной надежности устройства, а также улучшение качества гидрофобизации легких заполнителей.

На чертеже представлено предлагаемое устройство, разрез.

Устройство содержит емкость 1, выполненную в виде конусной чаши, ограниченную верхней кромкой 2, над которой установлен загрузочный бункер 3 для легкого заполнителя 4, выполненный в виде вертикального усеченного конуса, расширяющегося вниз, к своему выходному

SU, 1694515 А1 эффективности работы за счет увеличения стабильности и эксплуатационной надежности устройства, а также улучшения качества гидрофобизации легких заполнителей, загрузочный бункер снабжен опоясывающим его поплавком, верхняя кромка которого расположена выше кромки емкости, и выполнен в виде усеченного конуса, расширяющегося к выходному отверстию, под которым концентрично ему установлена .форсунка с кольцевой щелью, направленной к нижней кромке загрузочного бункера, и центральным отверстием, направленным вверх по оси бункера, а емкость и средство для вывода заполнителя. выполнены в виде конусных чаш, установленных концентрично бункеру, при этом последний установлен с возможностью вертикальных перемещений. Водопоглощение керамзитового гравия после гидрофобизации 7-10/,. 1 ил. отверстию. Под нижней кромкой 5 бункера

3- концентрично ему установлена форсунка

6 с кольцевой щелью 7 и центральным отверстием 8. Под емкостью 1 установлено средство для вывода заполнителя из зоны гидрофобизации, выполненное в виде концентричной бункеру конусной чаши 9 с перфорациями, связывающими ее с отстойником 10, Бункер 3 опоясывает поплавок 11, выполненный в виде тарелки, кромка 12 которой установлена выше кромки 2 емкости.

Устройство работает следующим о6разом.

Емкость 1 заполняют гидрофобиэатором 13, например хлорсиланом, и в загрузочный бункер 3 подают легкий заполнитель

4, например гравий керамзитовый.

1694515

По мере заполнения бункера 3 происхоит погружение слоя легкого заполнителя 4 гидрофобизатор 13 до тех пор, пока этот олой не опустится за нижнюю кромку 5 бунКера 3, после чего потоком гидрофобиэатора 13, создаваемым кольцевой щелью 7 форсунки 6, легкий заполнитель выносится

Аа поверхность гидрофобизатора и далее ерез кромку 2 .емкости 1 скатывается на ашу 9. В связи,с тем, что чаша 9 имеет ерфорацию, гйдрофобизатор 13 стекает в тстойник 10, а легкий заполнитель скатыается в выходной проем 14. По мере заполения загрузочного бункера 3 последйий од действием сил тяжести легкого заполителя погружается в гидрофобизатор, за имая рабочее положение. Если в агрузочный бункер не поступает легкий заполнитель, происходит постепенный подьм бункера под воздействием

ыталкивающих сил, действующих на поф лавок 11, Таким образом поддерживается птимальйый перепад между нижней кромкой 5 загрузочного бункера 3 и кромкой 2 мкости 1 и в зависимости от наполнения ункера 3 легким заполнителем 4 для обеспечения продвижения заполнителя в зоне гидрофобизации. При постоянной подаче легкого заполнителя 4 бункер 3 находится в авновесном состоянии, соответствующем ерхнему положению уровня заполнения ункера, глубина погружения легкого заполителя поддерживается постоянной, При юбом отклонении уровня заполнения бунера уровень погружения заполнителя бует. меняться в прямой зависимости.от

ысоты столба находящегося в бункере лег ого заполнителя.

Благодаря концентрическому расположению загрузочного бункера 3, емкости 1 и чаши 9 появляется воэмо>кность выполне ния компактного устройства со значительным сокращением габаритных размеров.

Наличие форсунки с кольцевой щелью, создающей направленный поток для вывода заполнителя из эоны гидрофобизации, позволяет обеспечить равномерность продвижения заполнителя, что повышает надежность и эффективность работы устройства.

В связи с тем, что бункер установлен с возможностью вертикальных перемещений, работа устройства не прекращается ни при уменьшении подачи легкого заполнителя, ни при уменьшении его насыпной плотности: как только уменьшится давление заполнителя на бункер, сразу же произойдет перемещение нижней кромки бункера вверх к поверхности гидрофобизатора, чем обеспечивается непрерывность процесса гидрофобизации, Исполнение загрузочного бункера в виде усеченного конуса, расширяющегося к выходному отверстию, позволяет сократить потери на- трение легкого заполнителя о стенки бункера, Кроме того, такое выполнение бункера способствует уменьшению насыпной плотности по мере продвижения в бункере легкого заполнителя, что исключает сводообразование в бункере и обеспечива-.

10 ет постоянное поступление гранул в поток

15 гидрофобизатора, создаваемь и форсункой.

Улучшение качества гидрофобизации легкого заполнителя подтверждается тем, что водопоглощение керамэитового гравия в течение часа по массе после гидрофобизации на описываемом устройстве составляет

7 — 10%, Увеличение стабильности и эксплуатационной надежности устройства подтверждается тем, что при испытаниях производительность устройства для гидрофобизации кеуамзита была стабильной и равнялась 3 м /ч при любой глубине погруФормула изобретения

Устройство для гидрофобизации легких заполнителей, содержащее емкость с установленным над ней загрузочным бункером, нижняя кромка которого расположена ниже кромки емкости, и средство для вывода заполнителя, отл и ч а ю ще ес ятем, что, с целью повышения эффективности работы

40 за счет увеличения стабильности и эксплуатационной надежности устройства, а также улучшения качества гидрофобизации легких заполнителей, загрузочный бункер снабжен опоясывающим его поплавком, верхняя кромка которого расположена выше кромки емкости, и выполнен в виде усеченного конуса, расширяющегося к выходному отверстию, под которым концентрично ему установлена форсунка с кольцевой щелью, 50 направленной к нижней кромке загрузочного бункера, и центральным отверстием, направленным вверх по оси бункера, а емкость и средство для вывода заполнителя выполнены в виде конусных чаш, установленных концентрично бункеру, при этом последний установлен с воэможностью вертикальных перемещений.. женйя керамзита (от 10 до 200 мм), за счет чего обеспечивалась различная степень гид30 рофобизации.
