Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов, а именно к составам бетонных смесей, содержащих модифицирующие добавки. Цель изобретения - повышение прочности, а также стойкости бетона в водном растворе серной кислоты. Бетонная смесь содержит, мас.%: цемеьт22,61-22,79; песок 67,81-68,18; формиат натрия 0,07-0,27; муравьиная кислота 0,07-0,27; вода - остальное. Прочность бетона после тепловлажностной обработки на сжатие составляет до 43,1 МПа, на изгиб - до 4,35 МПа. Прочность бетона после экспозиции в 2%-ном растворе серной кислоты в течение месяца составляет: на сжатие до 29,9 МПа, на изгиб до 3,7 МПа. 2 табл.

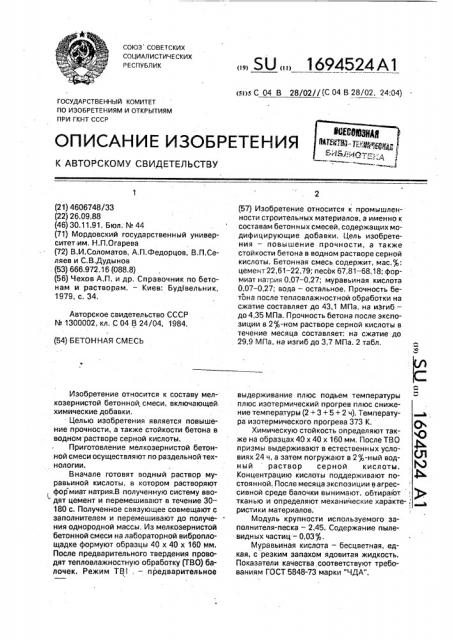

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) БЕТОННАЯ СМЕСЬ (21) 4606748/33 (22) 26.09.88 (46) 30.11.91. Бюл. ¹ 44 (71) Мордовский государственный университет им. Н.П,Огарева (72) В.И.Соломатов, А.П.Федорцов, В.П.Селяев и С.В.Дуды нов . (53) 666.972.16 (088.8) (56) Чехов А.П. и др. Справочник по бетонам и растворам. — Киев: Буд!вельник, 1979, с. 34.

Авторское свидетельство СССР

¹ 1300002, кл, С 04 В 24/04, 1984, Изобретение относится к составу мелкозернистой бетонной смеси, включающей химические добавки.

Целью изобретения является повышение прочности, а также стойкости бетона в водном растворе серной кислоты.

Приготовление мелкозернистой бетонной смеси осуществляют по раздельной технологии.

Вначале готовят водный раствор муравьиной кислоты, в котором растворяют фор миат натрия.В полученную систему вводят цемент и перемешивают в течение 30180 с. Полученное связующее совмещают с заполнителем и перемешивают до получения однородной массы. Из мелкозернистой бетонной смеси на лабораторной виброплощадке формуют образцы 40 х 40 х 160 мм.

После предварительного твердения проводят тепловлажностную обработку (TB0) балочек. Режим TBI . — предварительное

„„SU „„1694524 A1 (s1)s С 04 В 28/02//(С 04 В 28/02, 24:04) (57) Изобретение относится к промышленности строительных материалов, а именно к составам бетонных смесей, содержащих модифицирующие добавки. Цель изобретения — повышение прочности, а также стойкости бетона в водном растворе серной кислоты. Бетонная смесь содержит, мас. : цемент 22,61 — 22,79; песок 67;81 — 68,18; формиат натрия 0,07 — 0,27; муравьиная кислота

0,07-0,27; вода — остальное. Прочность бетона после тепловлажностной обработки на сжатие составляет до 43,1 МПа, на изгиб— до 4,35 МПа. Прочность бетона после экспозиции в 2%-ном растворе серной кислоты в течение месяца составляет; на сжатие до

29,9 МПа, на изгиб до 3,7 МПа. 2 табл. выдерживание плюс подъем температуры плюс изотермический прогрев плюс снижение температуры (2+ 3+ 5+ 2 ч). Температу- а ра изотермического прогрева 373 К. О

Химическую стойкость определяют также на образцах 40 х 40 х160 мм,,После ТВО призмы выдерживают в естественных условиях 24 ч, а затем погружают в 2%-ный водный раствор серной кислоты.

Концентрацию кислоты поддерживают по- Ф стоянной, После месяца экспозиции в агрессивной среде балочки вынимают, обтирают тканью и определяют механические характе-;,, ристики материалов.

Модуль крупности используемого заполнителя-песка — 2,45. Содержание пылевидных частиц — 0,03 .

Муравьиная кислота — бесцветная, едкая, с резким запахом ядовитая жидкость.

Показатели качества соответствуют требованиям ГОСТ 5848-73 марки "ЧДА".

1694524

Таблица 1

Таблица 2!

Составитель С. Воронина

Редактор А. Маковская Техред М.Моргентал Корректор В, Гирняк

Заказ 4124 Тираж- Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". r. Ужгород, ул.Гагарина, 101

Формиат натрия (натрий муравьинокислый). используют в кристаллическом виде.

Показатели качества соответствуют тоебованиям ТУ 6-09-1466-76 марки "ЧДА"

Составы бетонных смесей и свойства 5 бетона представлены в табл. 1 и 2.

Формула изобретения

Бетонная смесь, включающая цемент, песок, формиат натрия и воду, о тл и ч а юЩ а я с я тем, что, с целью повышения проч- 10 ности, а также стойкости бетона в водном растворе серной кислоты, она дополнительно содержит муравьиную кислоту при следующем соотношении компонентов, мас. :

Цемент 22,61-22,79

Песок 67,81-68,18

Формиат натрия 0,07-0,27

Муравьиная кислота 0,07-0,27

Вода Остальное
