1694555 - Способ приготовления фибробетонной смеси

Способ приготовления фибробетонной смеси

Иллюстрации

Показать все

Реферат

Изобретение относится к промышленности строительных материалов, к способам приготовления бетонных смесей для изготовления конструкций с дисперсным армированием. Направлено на повышение прочности за счет равномерного распределения фибр. Фибры всех используемых типоразмеров вводят в бетонную смесь одновременно со скоростью , определяемой из соотношения: , где vi - скорость введения каждого типоразмера фибр; mi - масса каждого типоразмера фибр; t - требуемое время смешения бетонной смеси с фибрами. Прочность на сжатие 46,0-52,0 МПа. 1 табл.

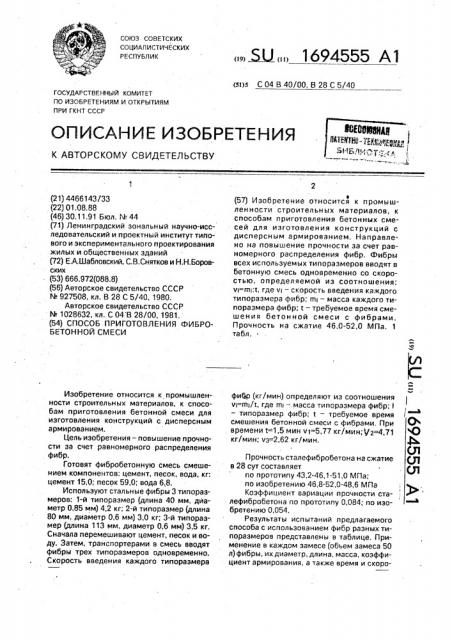

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 ! д (Ь, О

Ql (л (Л

1 ей

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4466143/33 (22) 01.08.88 (46) 30.11.91 Бюл. М 44 (71) Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) Е.А.Шабловский, С.В.Снятков и Н.Н.Боровских (53) 666.972(088.8) (56) Авторское свидетельство СССР

% 927508, кл. В 28 С 5/40, 1 980.

Авторское свидетельство СССР

М 1028632, кл. С 04 В 28/00, 1981. (54) СПОСОБ ПРИГОТОВЛЕНИЯ ФИБРОБЕТОННОЙ СМЕСИ

Изобретение относится к промышленности строительных материалов, к способам приготовления бетонной смеси для изготовления конструкций с дисперсным армированием.

Цель изобретения вЂ” повышение прочности за счет равномерного распределения фибр.

Готовят фибробетонную смесь смешением компонентов: цемент, песок, вода, кг: цемент 15,0; песок 59,0; вода 6,8.

Используют стальные фибры 3 типоразмеров: 1-й типоразмер (длина 40 мм, диаметр 0,85 мм) 4,2 кг; 2-й типоразмер (длина

80 мм, диаметр 0,6 мм) 3,0 кг; 3-й типоразмер (длина 113 мм, диаметр 0,6 мм) 3,5 кг.

Сначала перемешивают цемент, песок и воду. Затем, транспортерами в смесь вводят фибры трех типоразмеров одновременно.

Скорость введения каждого типоразмера

Ы2,» 1б94555 Al (51)5 С 04 В 40/00, В 28 С 5/40 а (57) Изобретение относится к промышленности строительных материалов, к способам приготовления бетонных смесей для изготовления конструкций с дисперсным армированием, Направлено на повышение прочности за счет равномерного распределения фибр, Фибры всех используемых типоразмеров вводят в бетонную смесь одновременно со скоростью, определяемой из соотношения: ч =гп :t, где ч вЂ” скорость введения каждого типоразмера фибр; пп вЂ” масса каждого типоразмера фибр; t вЂ” требуемое время смешения бетонной смеси с фибрами.

Прочность на сжатие 46,0-52,0 МПа, 1 табл. фи5р (кгlмин) определяют из соотношения

vi=mi/t. где пц â€”; i вЂ” типоразмер фибр; t вЂ” требуемое время смешения бетонной смеси с фибрами, При времени t=1,5 мин ч1=5,77 кг/мин; /2=4,71 кг/мин; чз=2,62 кг/мин.

Прочность сталефибробетона на сжатие в 28 сут составляет по прототипу 43,2-46,1-51,0 МПа; по изобретению 46,8-52,0-48,6 МПа

Коэффициент вариации прочности сталефибробетона по прототипу 0,084; по изобретению 0,054.

Результаты испытаний предлагаемого способа с использованием фибр разных типоразмеров представлены в таблице. Применение в каждом замесе (обьем замеса 50 л) фибры, их диаметр, длина, масса, коэффициент армирования, а также время и скоро1694555 тем, что, с целью повышения прочности путем равномерного распределения фибр, фибры каждого типоразмера вводят со скоростью, прямо пропорциональной их массе, 5 причем начало и окончание введения всех типоразмеров фибр осуществляют одновременно. ть введения фибр в смесь также указаны в аблице.

Ф о р м у л а и з о б р е т е. н и я

Способ приготовления фибробетонной смеси путем смешения вяжущего, заполнителя и воды с последующим введением фибр, разного типоразмера, отличающийся

Способ фибры

d> MM l./d N,KI

Наличие

"ежей"

v> кг/мин

t> мииАналог

0,248 Есть

Предлагаемый

0,101 Нет

1,5

Аналог

О, 14 Нет

Предлагаемый

4,5

Нет

0,09

1,5

Аналог

0>165 Нет

Предлагаемый

4,5

0,072 Нет

Аналог

Предлагаемый

1,5

l,5

0>122 Есть о,о68 н

Прототип

0,196 Есть

Предлагаемый

0,08г Нет

Прототип

О 188 Есть

Предлагаемый

0,075 Нет

О, 1С2 Нет

0>073 Нет

Прототип

Предлагаемый

Составитель Г.Ракчеева

Редактор Л.Пчолинская Техред M.Ìoðãåíòàë Корректор Т.Малец

Заказ 4126 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

0,.6

0,5 о,4 о,б

О 5 о,4

0,3

0,5 о,:4

0,3

0,6

o,8

1,0 о,б

0,0

1,0 о,8

1,Î

1,г о,8

1,О

1,Z

1,2 о,7

0,4

1,2

0,7 о,4 о,0

0,5

0,3

o,0

0,5

О 3 о,8 о,3 о,8 о,3

113.

113

I13

113

68, 57

113

1z8

128

2.3".

2,34

z,34

2,34

1,10

1,97

1,57

1, 18

1 97

1,57

2>34

1,57

1, IB

z,34

1,57

1,18

1,10

1>97

2,75 . 1,18, 1,97

2,75

7,86

5,9

3,93

5 9

5.9

3,93

5,9

7,86

5 9

7,06 о,ооб о,ооб о., 006

0,006 о,ооб

0,006

0,003

0,005

0,004

0,003

0 005 о,оо4

0,006 о,о04

0,003

0,006 о,оо4 о,оо3

0,003

0>005 о,оо7

0,003

0,005

0,007 о,oz

0,02

0>02

0,02 о,ог

0,02

0,015

0,01 о, о15

0,015

О,OI

О, 015

o,oz

0,015

0,02

1,17

1,17 о,39

0,39 о,39

0,79

1,31

1,05

0,26 . о,44

0,35

1,17

1,05

I,18

0,52 о,35 о,zá

0,79

1,31

1,38 о,г4

0,39

0,55

3,93

1.31

l,31

1,31

2,95

3,93

1, 18

1,18 о,79

2,95

3,93

1,48

1,99

Способ приготовления фибробетонной смеси

Патент 1694555
