Способ отверждения силоксанового каучука

Способ отверждения силоксанового каучука

Иллюстрации

Показать все

Реферат



Изобретение относится к способам отверждения силоксановых каучуков ультрафиолетовым светом и может быть использовано для получения термостойких покрытий, предназначенных для защиты изделий из ме галлов. Изобретение позволяет снизить энергоемкость процесса - экспозиционная доза облучения составляет 13,5-54,0 Дх/см2, а также улучшить технику безопасности - в качестве фотоинициатора используют не токсичные и не взрывоопасные соединения . Способ осуществляют следующим образом . В 15%-ный раствор в толуоле полидиметилсилоксанового каучука с мол.м 350000-600000 (каучук СКТ) вводят 3%-ный раствор в толуоле 2-фторантозхинон или 1,2,3,4-тетрафторантрзх /1нона в количестве 0,2-0,8% массы каучука. После перемг-шивания до образования однородного раствора его наносят на поверхность в три слоя с сушкой каждого слоя при комнатной температуре з течение 1 ч (толщина слоя 0,2-0,5 мм). Затем поверхность облучают ультрафиолетовой лампой ДРТ-1000 с расстояния 25 см нефильтрованным светом 1 табл tn t

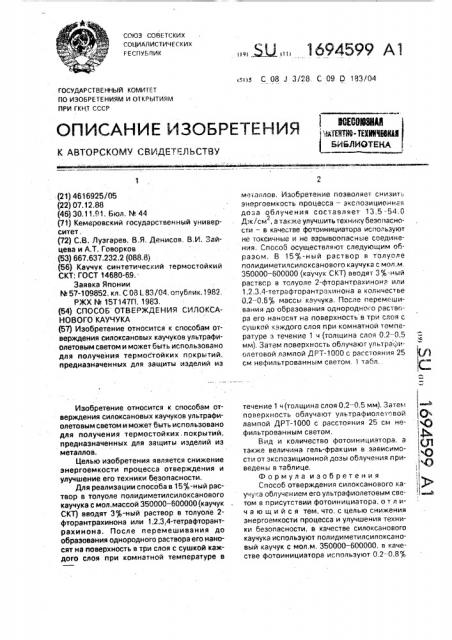

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК

ГОСУДАР СТ В Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

IGEG0N8HQI

ЪНЕНТВ- ПМЫИЧВЯЯ

БИБЛИОТЕКА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4616925/05 (22) 07.12.88 (46) 30.11.91. Бюл. йе 44 (71) Кемеровский государственный университет. (72) С.B. Лузгарев, В,Я, Денисов, В,И. Зайцева и А.Т. Говорков (53) 667.637,232.2 (088,8) (56) Каучук синтетический термастойкий

СКТ: ГОСТ 14680-69.

Заявка Японии

Q 57-109852, кл. С 08 L 83/04, апублик.1982.

РЖХ 1Ф 15Т147П, 1983. (54) СПОСОБ ОТВЕРЖДЕНИЯ СИЛОКСАНОВОГО КАУ4УКА (57) Изобретение относится к способам отверждения силоксановых каучуков ультрафиолетовым светом и может быть использовано для получения термогтойких покрытий, предназначенных для защиты иэделий из

Изобретение относится к способам отверждения силоксановых каучуков ультрафиолетовым светом и может быть использовано для получения термостойких. покрытий, предназначенных для защиты иэделий из металлов.

Целью изобретения является снижение энергоемкости процесса отверждения и улучшение его техники безопасности.

Для реализации способа в 15%-ный раствор в толуоле полидиметилсилоксанового каучука с мол.массой 350000 — 600000 (каучук

СКТ) вводят 3%-ный раствор в толуоле 2фторантрахинона или 1,2,3,4-тетрафторантрахинона. После перемешивания до образования однородного раствора его наносят на поверхность в три слоя с сушкой каждого слоя при комнатной температуре в

s С 08 3 3/28. С 09 О 183/04 ме"аллов. Изобретение позволяет снизить энергоемкость процесса — экспозиционная доза облучения составляет 13,5-54,0

Дж/см, атакжеулучшитьтехникубеэапасна2 сти — в качестве фатаинициатара используют не токсичные и не взрывоопасные соединения. Способ осуществляют следующим образам. В 15%-ный раствор в талуале палидиметилсилаксанаваго каучука с мал.м.

350000 — 600000 (каучук СКТ} вводят 3%-ный раствор в талуоле 2-фторантрахинона или l,2,3,4-тетрафтарантрахинона в количестве

0,2-0,8% массы каучука. Г1осле перемешивания до образования однородного раствора его наносят на поверхность в три слоя с сушкай каждого слоя при комнатной температуре э течение 1 ч (толщина слоя 0,2--0,5 мл1), Затем поверхность облучают ультрариолетавай лампой ДРТ-1000 с расстояния 25 см нефильтраванным светом. 1 табл. течение 1 ч (толщина слоя 0,2 — 0,5 мм), Затем > поверхность облучают ультрафиолетовой ОО лампой ДРТ-1000 с расстояния 25 см не-,О фильтрованным светом. 1Ф

Вид и количество фатоинициатара, а ц также величина тель-фракции в зависимости ат экспозиционной дозы облучения приведены в таблице, Формула изобретения

Способ отверждения силоксанового каучу .а облучением его ультрафиолетовым све- ъ том в присутствии фотоинициатара. о т л ич а ю шийся тем, что, с целью снижения энергоемкости процесса и улучшения техники безопасности, в качестве силоксанавого каучука используют полидиметилсилоксановый каучук с мол.м. 350000 — 600000, в качестве фотоинициатора используют 0.2- 0,8

1694599

See a гелырракции. обеспечивающая необходгиело степам ь отвериаениадолвмма быть не менее гб0». При больвгих чеьг бе,0 gE/силь доэаи обл1ленив величина гель-фравции растет онень недгмнно.териостойкость покрытий (прм величине гель-фракций 00») до 250 С.

Составитель Б,Нестеров

Редактор Т, Лазоренко Техред M,Ìîðãåíòàë Корректор Н Ревская .

Заказ 4128 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 массы каучука 2-фторантрахинона или

1,2,3,4-тетрафторантрахинона и облучение проводят ультрафиолетовым светОм с экспозиционной дозой 13,5-54 Дж/см .
