Рыхлитель
Иллюстрации
Реферат
Изобретение относится к разработке мерзлых и прочных грунтов. Цель -увеличение производительности рыхлителя за счет повышения точности контроля фактической глубины рыхления. Рыхлитель состоит из базовой машины с несущей рамой (HP) 1. параллелограммной навески с верхней 2 и нижней 3 тягами, гидроцилиндра (ГЦ) 4 управления , рыхлительной стойки 5 и приспособления измерения глубины рыхления. Последнее выполнено из приводной цепи (ПЦ) 6 с пружинным демпфером 7 и из смонтированных на тяге 2 измерительной шкалы 8, зубчатого сектора 9 со стрелкой-указателем 10 и соединенных между собой зубчатых колес 11 и 12. Колесо 11 кинематически связано с зубчатым сектором 9, а колесо 12 посредством ПЦ 6 соединено с ГЦ 4. Один конец ПЦ 6 через демпфер 7 смонтирован на HP 1, а другой конец ПЦ 6 закреплен на корпусе ГЦ 4. При заглублении стойки 5 в
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (si)s Е 02 F 5/32,, юаци ИИ7РР Ps", п
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4301159/03 (22) 03.09.87 (46) 30.11.91. Бюл. М 44. (75) В.И.Горячев (53) 624,139.5 (088.8) (56) Авторское свидетельство СССР
М 859555, кл. E 02 F 5/30, 1978.
Заявка Швеции М 435669, кл. А 01 В 65/06, опублик, 1984. (54) PbIXflMTEJlb (57) Изобретение относится к разработке мерзлых и прочных грунтов. Цель — увеличение производительности рыхлителя за счет повышения точности контроля фактической глубины рыхления. Рыхлитель состоит из ба Ы 1694795 А1 завой машины с несущей рамой (HP) 1, параллелограммной навески с верхней 2 и нижней 3 тягами, гидроцилиндра (ГЦ) 4 управления, рыхлительной стойки 5 и приспособления измерения глубины рыхления.
Последнее выполнено из приводной цепи (ПЦ) 6 с пружинным демпфером 7 и из смонтированных на тяге 2 измерительной шкалы
8, зубчатого сектора 9 со стрелкой-указателем 10 и соединенных между собой зубчатых колес 11 и 12. Колесо 11 кинематически связано с зубчатым сектором 9, а колесо 12 посредством ПЦ 6 соединено с ГЦ 4. Один конец ПЦ 6 через демпфер 7 смонтирован на HP 1, а другой конец ПЦ 6 закреплен на корпусе ГЦ 4. При эаглублении стойки 5 в
1694795 бину рыхления, При этом ПЦ 6 передает поступательное движение штока ГЦ 4 во вращательное движение колес 11. Демпфер
7служитдля натяжения ПЦ6и компенсации изменения расстояния между креплением
ПЦ 6 к корпусу ГЦ 4 и к HP 1. 1 ил. грунт выдвигается шток ГЦ 4 и колесо 11 вращается. На тот же угол поворачивается и колесо 12. Сектор 9 посредством колеса 12 поворачивается на угол, пропорциональный выдвижению штока ГЦ4. Стрелка-указатель
10 показывает по шкале 8 фактическую глуЗубчатый сектор 9 посредством колеса 12 поворачивается на угол, пропорциональный выдвижению штока гидроцилиндра 4, при этом стрелка-указатель 10 показывает на шкале 8 фактическую глубину рыхления.
Приводная цепь 6 передает поступательное движение штока гидроцилиндра 4 во вращательное движение зубчатого колеса 11. Пружинный демпфер 7 служит для натяжения цепи 6 и компенсации изменения расстояния между креплением цепи к несущей раме
1 и к корпусу гидроцилиндра 4, Составитель A.Ïàòðàêîâ
Редактор M.Êoáûëÿíñêàÿ Техред M.Mîðãåíòàë Корректор; С.Черни
Заказ 4137 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Изобретение относится к землеройному машиностроению, а именно к навесным рыхлителям для разработки мерзлых и прочных грунтов.

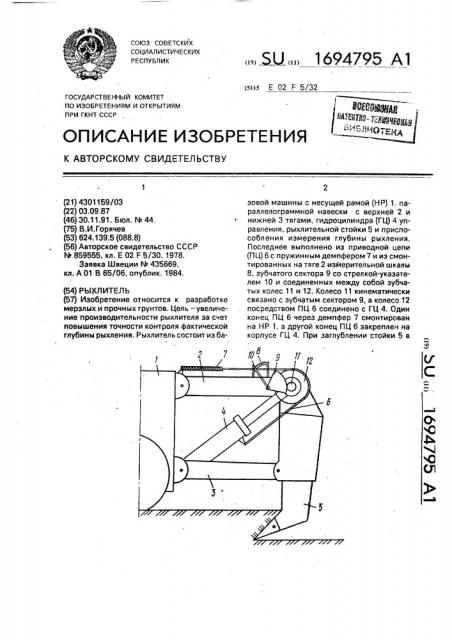

Цель изобретения — увеличение произ- 5 водительности рыхлителя за счет повышения точности контроля фактической глубины рыхления, На чертеже изображен рыхлитель, вид сбоку. 10
Рыхлитель содержит базовую машину с несущей рамой 1, параллелограммную навеску с верхней 2 и нижней 3 тягами, гидроцилиндр 4 управления, рыхлительную стойку 5 и приспособление измерения t5 глубины рыхления, Последнее выполнено из приводной цепи 6 с пружинным демпфером 7 и из смонтированных на верхней тяге
2 измерительной шкалы 8, зубчатого сектора 9 со стрелкой-указателем 10 и соединен- 20 ных между собой посредством, например, шлицев зубчатых колес 11 и 12. Колесо 11 кинематически связано с зубчатым сектором 9, а колесо 12 посредством приводной цепи 6 соединено с гидроцилиндром 4 уп- 25 равления. Один конец цепи 6 через пружинный демпфер 7 смонтирован на несущей раме 1, а другой конец жестко закреплен на корпусе гидроцилиндра 4.
Рыхлитель работает следующим абра- 30 зом.
При заглублении рыхлительной стойки
5 в грунт за-счет выдвижения штока гидро— цилиндра 4 происходит вращение зубчатого коласа 11, при этом на тот же угол повора- 35 чивается и соединенное с ним колесо 12.
Формула изобретения
Рыхлитель, содержащий базовую машину с несущей рамой, параллелограммную навеску с верхней и нижней тягами, гидроцилиндр, правления, рыхлительную стойку и приспособление измерения глубины рыхления, отл и ч а ю щи и с я тем, что, с целью увеличения era производительности эа счет повышения точности контроля фактической глубины рыхления, приспособление измерения последней выполнено из приводной цепи с пружинным демпфером и из смонтированных на верхней тяге измерительной шкалы, зубчатого сектора со стрелкой-указателем и соединенных между собой зубчатых колес, одно из которых кинематически связано с зубчатым сектором. а другое колесо посредством приводной цепи соединено с гидроцилиндром управления, при этом один конец цепи через пружинный демпфер смонтирован на несущей раме, а другой конец жестко закреплен на корпусе гидроцилиндра.
