Устройство для стыкового соединения арматурных стержней

Устройство для стыкового соединения арматурных стержней

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для стыкового соединения арматурных стержней железобетонных конструкций и позволяет упростить процесс соединения стержней. Устройство содержит обойму 1 с кольцевым уширением в ее полости, в котором запрессована гильза 3 из мягкого металла . В ее стенке выполнены равномерно расположенные по окружности продольные каналы 4, заполненные взрывчатым веществом . После микровзрыва этого вещества гильза деформируется и обжимает заведенные в нее концы арматурных стержней 5, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)л Е 04 С 5/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4749507/33 (22) 16.10.89 (46) 30,11.91. Бюл. М 44 (71) Украинский институт инженеров водноГо хозяйства (72) В. И, Бабич и И, Г. Синяк (53) 693,554. 6(088.8) (56) Авторское свидетельство СССР

М 1597431, кл. Е 04 С 5/16, 1988, Авторское свидетельство СССР

%288273, кл. Е 04 С 5/16, 1963. (54) УСТРОЙСТВО ДЛЯ СТЫКОВОГО СОЕДИНЕНИЯ АРМАТУРНЫХ СТЕРЖНЕЙ,, БЦ„„1694813 А1 (57) Изобретение относится к устройствам для стыкового соединения арматурных стержней железобетонных конструкций и позволяет упростить процесс соединения стержней. Устройство содержит обойму 1 с кольцевым уширением в ее полости, в котором запрессована гильза 3 из мягкого металла. В ее стенке выполнены равномерно расположенные по окружности продольные каналы 4, заполненные взрывчатым веществом. После микровзрыва этого вещества гильза деформируется и обжимает заведенные в нее концы арматурных стержней 5. 3 ил, 1694813

Изобретение относится к устройствам для стыкового соединения арматурных стержней железобетонных конструкций.

Цель изобретения — упрощение процесса соединения стержней. 5

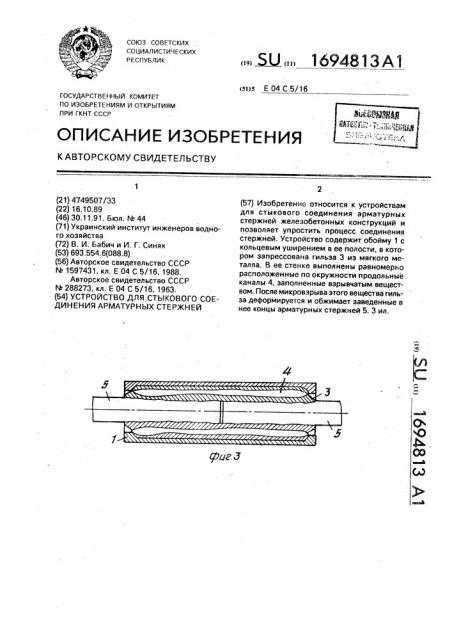

На фиг, 1 изображено устройство до соединения стержней, общий вид; на фиг. 2— разрез А-А на фиг. 1; на фиг, 3 — устройство после соединения стержней.

Устройство содержит обойму 1, в поло- 10 сти которой образовано кольцевое уширение 2. Гильза 3 из мягкого металла имеет в стенке равномерно расположенные по окружности продольные каналы 4, которые заполнены взрывчатым веществом, Эта 15 гильза запрессована в кольцевом уширении

2 обоймы 1 до перекрытия концов каналов

4. Концы арматурных стержней 5 заведены в отверстие гильзы 3.

Для соединения стержней 5 нагревают 20 их концы, например, с помощью электрического тока, в результате чего происходит микровзрыв взрывчатого вещества в каналах 4 гильзы 3, что приводит к ее деформации и обжатию концов стержней. При этом 25 происходит заполнение металлом гильзы 3 впадин периодического профиля арматурных стержней 5, что обеспечивает надежность их соединения.

Изобретение позволяет упростить процесс соединения стержней, так как оно исключает применение специального опрессовочного оборудования для обжатия соединительной гильзы.

Формула изобретения

Устройство для стыкового соединения арматурных стержней, содержащее обойму, в которой установлена гильза иэ мягкого металла, охватывающая концы арматурных стержней, отл и ч а ю щ ее с я тем, что, с целью упрощения процесса соединения стержней, в стенке гильзы выполнены равномерно расположенные по окружности продольные каналы, которые заполнены взрывчатым веществом, а в полости обоймы образовано кольцевое уширение, в котором гильза запрессована до перекрытия концов ее каналов.
