Устройство для удержания угольного комбайна с цепной подачей

Устройство для удержания угольного комбайна с цепной подачей

Иллюстрации

Показать все

Реферат



Изобретение относится к угольной пром-сти. Цель - повышение надежности .устр-ва. ШтокЗ гидроцилиндра 1, имеющего подпружиненный поршень, и шарнирно закрепленного на торцовой части корпуса (К) комбайна 2, шарнирно соединен со стопором , выполненным в виде упорного рычага (Р) 4. Последний шарнирно прикреплен к днищу К с передней по ходу движения торцовой стороны комбанай 2. На каждой торцовой стороне К комбайна 2 расположена пара электромеханических датчиков, выполненных в виде Р 9 и концевого выключателя 10, расположенных с возможностью взаимодействия между собой. Кроме того, Р 9 установлен с возможностью взаимодействия с тяговой цепью 8 комбайна 2, а концевой выключатель 10 - с Р 4, Датчики соединены посредством электрогидравлического золотника гидросистемы гидравлического привода с гидроцилиндром 1. При обрыве цепи 8 опускается Р 9 на выключатель 10, который замыкает электрическую цепь катушки золотника и одновременно отключает конвейер лавы. При перестановке золотника масло под действием пружины уходит на слив и опускает Р 4, который упирается в скребок конвейера, останавливает комбайн 2. 2 ил. + fe

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 С 35/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I»

Ъ (21) 4635539/03 (22) 10.01.89 (46) 30.11.91, Бюл. М 44 (71) Коммунарский горно-металлургический институт (72) В.А. Светов и Ю.Н. Морохов (53) 622.232,72(088. 8) (56) Авторское свидетельство СССР

М 369261, кл, E 21 С 35/04, 1970. (54) УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ

УГОЛЬНОГО КОМБАЙНА С ЦЕПНОЙ ПОДАЧЕЙ (57) Изобретение относится к угольной пром-сти.,Цель — повышение надежности устр-ва. Шток 3 гидроцилиндра 1, имеющего подпружиненный поршень, и шарнирно закрепленного на торцовой части корпуса (К) комбайна 2, шарнирно соединен со стопором, выполненным в виде упорного рычага (Р) 4. Последний шарнирно прикреплен к

„„Я2„„1694891 А1 днищу К с передней по ходу движения торцовой стороны комбанай 2, На каждой торцовой стороне К комбайна 2 расположена пара электромеханических датчиков, выполненных в виде P 9 и концевого выключателя

10. расположенных с возможностью взаимодействия между собой. Кроме того, P 9 установлен с возможностью взаимодействия с тяговой цепью 8 комбайна 2, а концевой выключатель 10 — с Р 4, Датчики соединены посредством электрогидравлического золотника гидросистемы гидравлического привода с гидроцилиндром 1, При обрыве цепи 8 опускается P 9 на выключатель 10, который замыкает электрическую цепь катушки золотника и одновременно отключает конвейер ланы, При перестановке 3 золотника масло под действием пружины уходит на слив и опускает P 4, который упирается в скребок конвейера, останавливает комбайн 2, 2 ил.

1694891

Изобретение относится к угольной промышленности и может быть использовано для удержания от сползания угольных комбайнов при обрыве тяговой цепи, Цель изобретения — повышение надеж- 5 ности.

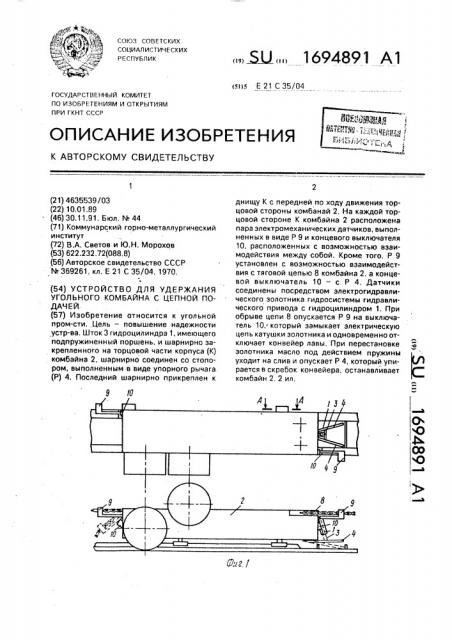

На фиг,1 показано расположение устройства на комбайне; на фиг.2 — гидравлическая схема устройства для удержания комбайна. 10

Устройство для удержания комбайна состоит из гидроцилиндра 1, установленного на подающей части комбайна 2, Шток 3 гидроцилиндра 1, прикрепленного шарнирно на торцовой части механизма пере- 15 мещения, соединен шарнирно с упорным рычагом 4. Упорный рычаг 4 прикреплен

iiJBpHL1pHO K pHH+ll корпуса KQM68AHB. Штоковая полость гидроцилиндра 1 соединена через электрогидравлический золотник 5 с 20 гидросистемой подпитки механизма перемещения 6. Поршень гидроцилиндра 1 подпружинен пружиной 7. Для контроля целостности тяговой цепи 8 предусмотрены два электромеханических датчика, состо-,25 ящих иэ рычага 9 и концевого выключате ля 10.

Удерживающее устройство работает следующим образом.

При включении гидронасоса подпитки 30

11 гидросистемы перемещения 6 масло через электрогидравлический золотник 5 поступает в поршйевую полость гидроци линдра 1, давит на поршень и сжимает пружину 7, Шток поршня, двигаясь вверх, 35 поднимает упорйый рычаг 4, Контроль целостности тяговой цепи 8 осуществляется с помощью двух электромеханических датчиков, При движении комбайна рычаги 9 скользят по тяговой цепи 8. 40

При обрыве последней рычаг 9 опускается на коцнвой выключатель 10, который в свою очередь замыкает электрическую цепь катушки электрогидравлического золотника 5 и одновременно отключает конвейер лавы., 45

При перестановке электрогидравлического золотника 5 масло под действием пружины

7 уходит на слив, шток, двигаясь вниз, опускает упорный рычаг 4, который упирается в место крепления скребка с соединительным звеном типа СП, происходит остановка комбайна.

Контроль целостности гидросистемы происходит автоматически. При снижении давления в гидросистеме (по различным причинам) пружина 7 перемещает поршень гидроцилиндра 1, тем самым опуская упорный рычаг 4.

Использование предлагаемого изобретения позволит повысить надежность устройства и быстроту срабатывания независимо от направления движения комбайна, а также удержания комбайна от самосползания при целой тяговой цепи.

Формула изобретения

Устройство для удержания угольного комбайна с цепной подачей, включающее гидроцилиндр с подпружиненным поршнем, соединенный со стопором и гидросистемой, о т л и ч а ю щ е е с я тем, что. с целью повышения. надежности, оно снабжено двумя парами электромеханических датчиков, каждая пара которых выполнена в виде рычага и концевого выключателя, расположенных с возможностью взаимодействия между собой. и установлена с одной из торцовых сторон корпуса комбайна, причем рычаг установлен с возможностью взаимодействия с тяговой цепью, а концевой выключатель установлен с воэможностью взаимодействия со стопором, выполненным в виде упорного рычага, шарнирно закрепленного к днищу корпуса комбайна с передней по ходу движения торцовой стороны комбайна с возможностью взаимодействия со скребками конвейера, при этом электромеханические датчики соединены посредством электрогидравлического золотника гидросистемы с гидроцилиндром стопора.

1694891

Составитель Л. Ярощук

Техред М.Моргентал Корректор M. Кучерявая

Редактор Н, Горват

Заказ 4142 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушскэя наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
