Реферат



Изобретение относится к машиностроению и позволяет повысить эффективность шумоглушения и улучшить технологичность изготовления. Газовый поток через впускной патрубок 2 поступает в полость корпуса 1, откуда через выпускные отверстия 3 в полость кольцевой втулки 10. Из втулки 10 через отверстия 11 газы поступают в промежуточные патрубки 13, далее через перепускные отверстия 14 в полые втулки 5, откуда через отверстия 6 в трубки 4 Г-образной формы завихрителей При истечении газоз из трубок 4 в полость кожуха 7 действует эффект реактивной силы, приводящий во вращение завихрители вокруг своей оси Так как завихрители при помощи зубчатых венцов 12 соединены с неподвижным патрубком 2, то они вращаются вместе с вгулкой 10 вокруг оси корпуса 1. Из кожуха 7 газы через выходной патрубок 15 попадают в выходной колпак 8, из которого затем через выхлопные отверстия 9 выбрасываются в окружающую среду 5 з п ф-лы, 2 ил

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 01 N 1/18

ГОСУДАР СТВ Е ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 ъ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4748467/06 (22) 13.10.89 (46) 30,11.91. Бюл. М 44 (71) Московский завод железобетонных труб (72) А. Н. Свальнов (53) 621.43.06(088,8) (56) Авторское свидетельство СССР

N. 1568619, кл, F 01 N 1/18, 1988. (54) ГЛУШИТЕЛЬ (57) Изобретение относится к машиностроению и позволяет повысить эффективность шумоглушения и улучшить технологичность изготовления. Газовый поток через впускной патрубок 2 поступает в полость корпуса

1, откуда через выпускные отверстия 3 в

„„5U„„ 1694946 А1 полость кольцевой втулки 10. Из втулки 10 через отверстия 11 газы поступают в промежуточные патрубки 13, далее через перепускные отверстия 14 в полые втулки 5, откуда через отверстия б в трубки 4 Г-образной формы завихрителей. При истечении газов из трубок 4 в полость кожуха 7 действуе эффект реактивной силы, приводящий во вращение завихрители вокруг своей оси, Так как завихрители при помощи зубчатых венцов 12 соединены с неподвижным патрубком 2, то они вращаются вместе c егупкой 10 вокруг оси корпуса 1. Из кожуха 7 газы через выходной патрубок 15 попадают в выходной колпак 8, из которого затем через выхлопные отверстия 9 выбрасываются в окружающую среду. 5 з.п. ф-лы, 2 ил.

1694946

Изобретение относится к машиностроению, а именно к глушителям шума газового потока.

Целью изобретения является повышение эффективности шумоглушения и улучшение технологичности изготовления.

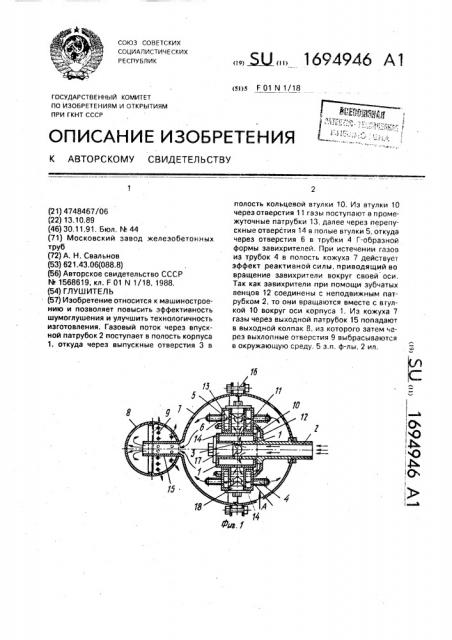

На фиг. 1 представлен глушитель, продольный разрез; на фиг. 2 — завихритель (вид А на фиг, 1), Глушитель содержит корпус 1 с соосным впускным патрубком 2 и выпускными отверстиями 3, расположенными на его боковой поверхности, завихрители, выполненные в виде по меньшей мере двух трубок 4

Г-образной формы, расположенных на полой втулке 5 с отверстиями 6, установленной с возможностью вращения и соединенной с полостью корпуса 1 посредством отверстий

3, и кожух 7, охватывающий корпус 1, с выходным колпаком 8, имеющим выхлопные отверстия 9, размещенные по Gf о окружности и выполненные в виде поясов. Глушитель снабжен кольцевой втулкой 10 с отверстиями 11, зубчатыми венцами 12 и промежуточными патрубками 13 с перепускными отверстиями 14 на боковой стенке„ сопряженными входными торцами с кольцевой втулкой 10, охватывающей корпус 1 с возможностью вращения, и соединенными при помощи выпускных отверстий 3 корпуса

1 с полостью последнего, полые втулки 5 завихрителей установлены на промежуточных патрубках 13 с охватом их перепускных отверстий 14 и соединены с впускным патрубком" посредством зубчатых венцов 12, кожух 7 выполнен сферической формы и снабжен выходным патрубком 15, расположенным в полости выходного колпака 8.

Выходной колпак 8 может быть выполнен сферической формы, à его выхлопные отверстия 9 размещены s пoоoл у сoф еeрpеe, расположенной со стороны кожуха 7, причем последний может быть выполнен разъемным иэ двух полусфер, сопряженных при помощи соединения 16 винт — гайка.

Глушитель может быть снабжен внутренним рассекателем 17 конической формы, расположенным в зоне выпускных отверстий 3 вершиной конуса в сторону впускного патрубка 2, Промежуточные патрубки 13 могут быть снабжены внутренними рассекателями 18 конической формы, расположенными в зоне перепускных отверстий 14, а выходной колпак 8 установлен на выходном патрубке 15 кожуха 7, Рассекатели 17 и 18 могут быть установлены с возможностью осевого перемещения.

10

Глушитель работает следующим образом.

Газовый поток через впускной патрубок

2 поступает в полость корпуса 1, откуда через выпускные отверстия 3 поступает в по- лость кольцевой втулки 10. Иэ втулки 10 через отверстия 11 газы поступают в промежуточные патрубки 13, далее через перепускные отверстия 14 газы перетекают в полые втулки 5, откуда через отверстия 6— в трубки 4 Г-образной формы завихрителей.

При истечении газов из трубок 4 в полость кожуха 7 действует эффект реактивной силы, приводящий во вращение завихрители вокруг своей оси, Так как завихрители при помощи зубчатых венцов 12 соединены с неподвижным впускным патрубком 2, то они вращаются вместе с кольцевой втулкой 10 вокруг оси корпуса 1, т. е. имеет место превращение кинетической энергии газового потока в энергию вращения элементов глушителя, что и обеспечивает эффективное шумоглушение. Иэ кожуха 7 газы через выходной патрубок 15 попадают в выходной колпак 8, из которого затем через выхлопные отверстия

9 выбрасываются в окружающую среду.

Формула изобретения

1. Глушитель, соцержащий корпус с соосным впускным патрубком и выпускными отверстиями. расположенными на его боковой поверхности. эавихрители, выполненные в виде по меньшей мере двух трубок

Г-образной формы, расположенных íà полой втулке с отверстиями, установленной с возможностью вращения и соединенной с полостью корпуса посредством отверстий, и кожух, охватывающий корпус с выходным колпаком, имеющим выхлопные отверстия, размещенные no его окружности и выполненныев виде поясов, отличающийся тем, что, с целью повышения эффективности шумоглушения и улучшения технологичности изготовления, он снабжен кольцевой втулкой с отверстиями, зубчатыми венцамй

Ю и промежуточными патрубками с перепускными отверстиями на боковой стенке, сопряженными входными торцами с кольцевой втулкой, охватывающей корпус, с возможностью вращения и соединенными при помощи выпускных отверстий корпуса с полостью последнего, полые втулки завихрителей установлены на промежуточных патрубках с охватом их перепускных отверстий и соединены с впускным патрубком посредством зубчатых венцов„кожух выполнен сферической формы и снабжен выходным патрубком, расположенным в полости выходного колпака.

169494б

Составитель В, Славников

Редактор M. Бандура Техред M.Mîðãåíòàë Корректор .С, Черни

Заказ 4145 Тираж Подписное

ВНИИПИ Государственного комитета пц изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-Э5, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

2. Глушитель по и. 1. отл и ч а ю щи йс я тем, что выходной колпак выполнен сферической формы, а его выпускные отверстия размещены в полусфере, расположенной со стороны кожуха.

3.Глушитель по пп. 1 и 2, о т л и ч à e— шийся тем, что кожух выполнен разъемным из двух полусфер, сопряженных при помощи соединения винт-гайка, 4. Глушитель по пп. 1 — 3, о т л и ч а e— шийся тем, что он снабжен внутренним рассекателем конической формы, расположенным в зоне выпускных отверстий верши" ной конуса в сторону впускного патрубка.

5. Глушитель по пп, 1-4, о т л и ч а ю5 шийся тем, что промежуточные патрубки снабжены внутренними рассекателями конической формы, расположенными в зоне перепускных отверстий.

6,Глушитель попп. 1 — 5, отлича ю10 шийся тем, что выходной колпак установлен на выходном патрубке кожуха.
