Реферат



Изобретение относится к машиностроению . Цель изобретения - повышение удобства пользования. Узел осевой фиксации деталей содержит охватываемую деталь 1 с буртиком на конце и кольцевой проточкой за ним, охватывающую деталь 2, установленную на детали 1, и быстросьемную шайбу 3 с осевым отверстием 4 и радиальным вырезом 5 шириной, равной диаметру этого отверстия 4, причем на открытом торце шайба 3 выполнена с цилиндрическим полым хвостовиком 6 с наружным диаметром меньше диаметра шайбы 3 и диаметром полости больше диаметра осевого отверстия 4 и установлена на детали 1 в зоне кольцевой проточки в контакте с опорной торцовой поверхностью детали 2 и буртиком детали 1, причем ширина кольцевой проточки последней превышает высоту отверстия 4 шайбы 3. При эксплуатации данного узла исключается возможность травм при зажиме деталей. 4 ил. В 6

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н>з F 16 В 2/22

ПРИ ГКНТ СССР

ОПИСА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4496431/27 (22) 30,08.88 (46) 30,11.91. Бюл. hh 44 (71) Винницкий завод тракторных агрегатов . (72) Г.М. Бердачев и Н.М, Кушнир (53) 62 1..889.8 (088.8) (56) Авторское свидетельство СССР

М 821784, кл. F 16 В 2/22, 1978. (54) УЗЕЛ ОСЕВОЙ ФИКСАЦИИ ДЕТАЛЕЙ . (57) Изобретение относится к машиностроению. Цель изобретения — повышение удобства пользования. Узел осевой фиксации деталей содержит охватываемую деталь 1 с буртиком ha конце и кольцевой проточкой за ним, охватывающую деталь 2, установ„„SU 1695004 А1 ленную на детали 1, и быстросъемную шайбу 3 с осевым отверстием 4 и радиальным вырезом 5 шириной, равной диаметру этого отверстия 4, причем на открытом торце шайба 3 выполнена с цилиндрическим полым хвостови ком 6 с наружным диаметром меньше диаметра шайбы 3 и диаметром полости больше диаметра осевого отверстия 4 и установлена на детали 1 в зоне кольцевой проточки в контакте с опорной торцовой поверхностью детали 2 и буртиком детали 1, причем ширина кольцевой проточки последней превышает высоту отверстия 4 шайбы 3. г1ри эксплуатации данного узла исключается возможность травм при зажиме деталей. 4 ил.

1695004

Изобретение относится к машиностроению и может быть использовано s устройствах для осевой фиксации деталей, Целью изобретения является повышение удобства пользования. 5

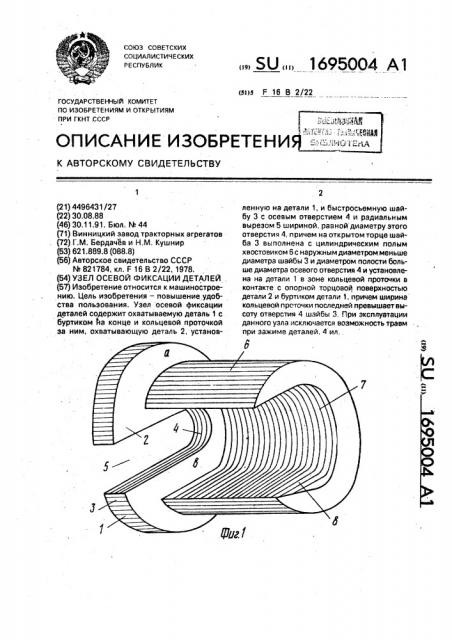

На фиг.1 изображено устройство в сборе, главный вид; на фиг.2 — быстросьемная шайба, на фиг.3 — разрез А-А на фиг.2; на фиг,4 — быстросъемная шайба; на фиг,5— разрез Б — Б на фиг.4, 10

Узел осевой фиксации деталей содержит охватываемую деталь 1 с буртиком 2 на конце и кольцевой проточкой 3 за ним, размещенную на ней охватывающую деталь 4 и быстросьемную шайбу 5 с осевым отверсти- 15 ем б и радиальным вырезом 7 шириной, равной диаметру указанного отверстия, установленную на охватываемой детали 1 в зоне кольцевой проточки 3, в контакте с опорной торцовой поверхностью 8 охваты- 20 вающей детали 4 и буртиком 2 охватываемой детали 1.

Шайба 5 на открытом торце 9 выполнена с цилиндрическим полым хвостовиком 10 с наружным диаметром меньше диаметра 0 25 шайбы и диаметром полости 11 больше диаметра d осевого отверстия 6, причем ширина кольцевой проточки I охватываемой детали превышает высоту h осевого отверстия шайбы 5, 30

Работа с устройством осуществляется следующим образом.

Шайбу 5 захватывают пальцами за хвостовик 10 и заводят в проточку 3 детали 4.

При этом фиксируют относительное расположение деталей 1 и 4, При сжатии деталей шайба 5 удерживается 3а хвостовик 10. При этом пальцы находятся вне поверхностей сжатия и возможность травмы исключается, Эффективность предлагаемого устройства заключается в повышении эксплуатационных свойств и исключения возможности травм при зажиме деталей.

Формула изобретения

Узел осевой фиксации деталей, содержащий охватываемую деталь с буртиком на конце и кольцевой проточкой за ним, размещенную на ней охватывающую деталь и быстросъемную шайбу с осевым отверстием и радиальным вырезом шириной, равной диаметру упомянутого отверстия, установленную на охватываемой детали в зоне кольцевой проточки в контакте с опорной торцовой поверхностью охватывающей детали и буртиком охватываемой, о т л и ч а юшийся тем, что, с целью повышения удобства в пользовании, шайба на открытом торце выполнена с цилиндрическим полым хвостовиком с наружным диаметром меньше Диаметра шайбы и диаметром полости больше диаметра осевого отверстия. причем ширина кольцевой проточки охватываемой детали превышает высоту осевого отверстия шайбы, 1695004

Щцг 5
