Изобретение может применяться в качестве аппарата для температурного, фазового и компонентного разделений потоков газа. Целью изобретения является повышение технологичности изготовления сопла и эффективности трубы. Вихревая труба состоит из корпуса 1, сопла, диафрагмы 4 и дросселя 6. Сопло выполнено в виде стаканл 2 с тангенциальным пазом, к внутренней образующей которого прикреплен резиновый клин 3. Изобретение позволяет за счет замены при изготовлении клина эпектроэрозионной обработки на токарную повысить технологичность трубы, а за счет уменьшения шероховатости поверхности клина повысить эффективность вихревой трубы. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ UÄÄ 1695069 Al (я)s F 25 В 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

l, Г дЬ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф --! °

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4759669/06 (22) 20.11,89 (46) 30.11.91, Бюл. N. 44 (71) Конструкторское бюро "Южное" (72) С.А. Валивахин и Ю.В, Герасимов (53) 621,57(088.8) (56) Суслов А,Д. и др. Вихревые аппараты.

M.: Машиностроение, 1985, с. 48. (54) ВИХРЕВАЯ ТРУБА (57) Изобретение может применяться в качестве аппарата для температурного, фазового и компонентного разделений потоков газа, Целью изобретения является повышение технологичности изготовления сопла и эффективности трубы. Вихревая труба состоит из корпуса 1, сопла, диафрагмы 4 и дросселя 6. Сопла выполнено в виде стакана

2 с тангенциальным пазом, к внутренней образующей которого прикреплен резиновый клин 3. Изобретение позволяет за счет замены при изготовлении клина электроэрозионной обработки на токарную повысить технологичность трубы, а за счет уменьшения шероховатости поверхности клина повысить эффективность вихревой трубы. 2 ил.

1695069

Формула изобретения

Составитель Н,Anексеева

Техред М.Моргентал Корректор М, Êó÷åðÿ Bàÿ

Редактор Н.Цалихина

Заказ 4151 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, уп.Гагарина, 101

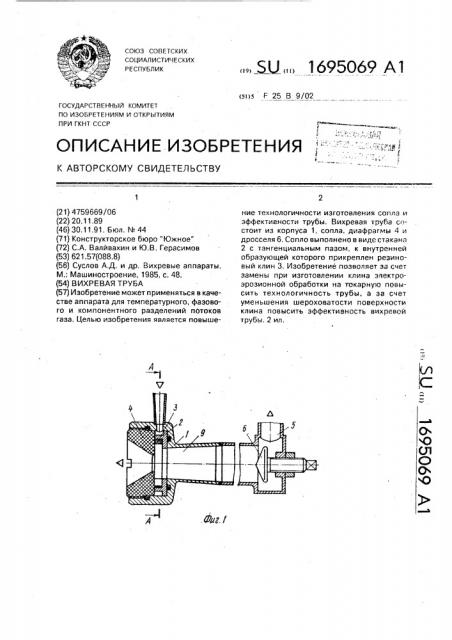

Изобретение относится к области теплотехники, в частности к методам температурного разделения газов, Целью изобретения является повышение технологичности изготовления сопла и эффективности вихревой трубы, На фиг. 1 представлен продольный разрез вихревой трубы; на фиг. 2 — разрез А — А на фиг. 1.

Вихревая труба состоит из корпуса 1, в котором установлено сопло, состоящее из стакана 2 с тангенциальным пазом и вклеенного в него резинового клина 3, Сопла, прижато к корпусу 1 фторопластовой диаф; рагмой 4. На противоположном, горячем, конце 5 корпуса 1 установлен дроссель 6.

Работает вихревая труба следующим образом.

Газ подается в вихревую трубу через входной патрубок 7, Далее он по спиральному каналу 8 поступает в камеру 9 разделения. Закрученный поток образует на периферии течение, близкое к потенциальному вихрю, В приосевой области закон, распределения тангенциальной скорости близок к линейному. При удалении от соплового сечения происходит перераспределение скоростей, приводящее к возникновению перепада давлений, обусловливающего движение приосевого потока в направлении к диафрагме 4.

Вязкостное взаимодействие между слоями движущихся навстречу друг другу периферийного и приосевого закрученных потоков приводит к нагреву газа в периферийной и охлаждению его в приосевой зонах. В ре5 зультате через диафрагму 4 отводится охлажденный газ, а через дроссель 6— подогретый газ.

Формирование спирального канала 8 за счет установки резинового клина 3 делает

10 данную вихревую трубу более технологичной по сравнению с прототипом, в котором его выполняют электроэрозионным cfloco бом. Кроме того, уменьшение шероховатости поверхности клина, изготавливаемого в

15 пресс-форме, по сравнению с поверхностью после электроэрозионной обработки снижает потери на завихрения и отрыв потока, что увеличивает эффективность вихревой трубы.

Вихревая труба, содержащая корпус, сопло, диафрагму и дроссель, о т л и ч а ю25 щ а я с я тем, что, с целью повышения технологичности изготовления и эффективности, она снабжена клином, выполненным из эластичного материала, при этом сопла выполнено в виде снабженного тангенциальным па30 зом цилиндрического стакана, к внутренней образующей которого прикреплен клин, тонкая часть которого размещена в пазу.
