Способ утилизации теплоты уходящих газов

Способ утилизации теплоты уходящих газов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэмергетике и м.б. использовано для утилизации теплоты уходящих газов промышленных предприятий. Цель изобретения - повышение эффективности утилизации теплоты уходящих газов и степени нагрева объекта. Для этого в качестве промежуточного теплоносителя используют смесь высококипящего и низкокипящего компонентов. При этом охлаждение теплоносителя осуществпяют в две ступени, на первой из которых производят отделение от компонентов смеси газов низкотемпературного потока с последующим расширением низкокипящего компонента , снижением его температуры и подачи в контур промежуточного теплоносителя , а на второй ступени высококипящий компонент испаряют, повышают давление и эжектируют им входящий газ, разделяя потоки на горячий и холодный. При этом холодный поток направляют на охлаждение теплоносителя, а температуру горячего потока повышают путем последовательного прохождения контура энергетического разделения и подают его для использования в объекте. 1 ил. k/ Р

СО 03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 25 В 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

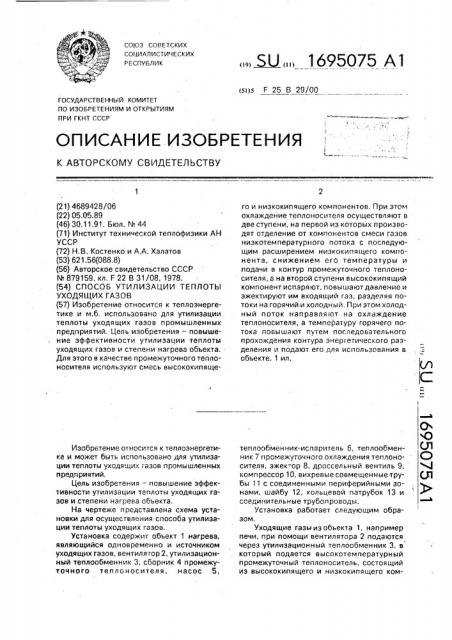

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4689428/06 (22) 05.05.89 (46) 30.11.91. Бюл. № 44 (71) Институт технической теплофизики АН

УССР (72) Н,В, Костенко и A,А; Халатов (53) 621.56(088,8) (56) Авторское свидетельство СССР

¹ 879159, кл, F 22 В 31/08, 1978. (54) СПОСОБ УТИЛИЗАЦИИ ТЕПЛОТЫ

УХОДЯЩИХ ГАЗОВ (57) Изобретение относится к теплоэнергетике и м.б. использовано для утилизации теплоты уходящих газов промышленных предприятий. Цель изобретения — повышение эффективности утилизации теплоты уходящих газов и степени нагрева объекта..

Для этого в качестве промежуточного теплоносителя используют смесь высококипящеИзобретение относится к теплоэнергетике и может быть использовано для утилизации теплоты уходящих газов промышленных предприятии.

Цель изобретения — повышение эффективности утилизации теплоты уходящих газов и степени нагрева объекта.

На чертеже представлена схема установки для осуществления способа утилизации теплоты уходящих газов.

Установка содержит объект 1 нагрева, являющийся одновременно и источником уходящих газов, вентилятор 2, утилизационный теплообменник 3, сборник 4 промежуточного теплоносителя, насос 5, „,5U„„1695075 А1 го и низкокипящего компонентов, При этом охлаждение теплоносителя осуществляют в две ступени, на первой из которых производят отделение от компонентов смеси газов низкотемпературного потока с последующим расширением низкокипящего компонента., снижением его температуры и подачи в контур промежуточного теплоносителя, а на второй ступени высококипящий компонентиспаряют, повышаютдавление и эжектируют им входящий газ, разделяя потоки на горячий и холодный. При этом холодный поток направляют на охлаждение теплоносителя, а температуру горячего потока повышают путем последовательного прохождения контура энергетического разделения и подают его для использования в объекте. 1 ил. теплообменчик-испаритель 6, теплообмен- Л ник 7 промежуточного охлаждения теплоно- С) сителя, эжек-ор 8, дроссельный вентиль 9, компрессор 10, вихревые совмещенные тру- (Л бы 11 с соединенными периферийными зонами, шайбу 12, кольцевой патрубок 13 и соединительные трубопроводы.

Установка оаботает следующим образом.

Уходящие газы из объекта 1, например печи, при помощи вентилятора 2 подаются через утилизационный теплообменник 3, в который подается высокотемпературный промежуточный теплоноситель, состоящий из высококипящего и низкокипящего ком1695075 понентов. Газы передают теплоту промежуточному теплоносителю, охлаждаются часs è÷Ho и при помощи сжатых в компрессоре

10 паров теплоносителя эжектируются в присопловые зоны вихревых совмещенных 5 труб 11. В результате энергетического разделения в трубах 11 образуются холодный поток с температурой около 150 С и горячий поток с температурой 450 С, который подсасывается благодаря разрежению в обьект 10

1,, смешивается там с продуктами сгорания ( утилизируется, например при выпечке хлебобулочных изделий, Уходящие газы из обьекта 1 вновь направляются в контур. В теплообменнике 7 промежуточного охлаж- 15

påíèÿ холодный поток после труб 11 доохл а>кдается потоком низкокипящего .омпонента до необходимой температуры (120 — t50 С), при этом газы отделяются от теплоносителя и выбрасываются в ат- 20 мосферу, а теплоноситель поступает в теплообменник-испаритель 6, в котором кипит вЫсококипящий компонент, охлаждая поток теплоносителя, состоящий в основном из низкокипящего компонента, перед его по- 25 дачей в дроссельный вентиль 9. Проходя эгот вентиль, теплоноситель за счет эффекта Джоуля-Томсона охлаждается и накапливается в сборнике 4, из которого он насосом

5 подается в утилизационный теплообмен- 30 ник 3 для охлаждения газов перед их эжектированием в присопловые зоны вихревая

-руб 11.

Формула изобретения

Способ утилизации теплоты уходящих газов путем подачи последних из зоны горения в поток циркулирующего в контуре промежуточного теплоносителя с последующим его охлаждением в обьекте нагрева, о тл и ч а ю шийся тем, что,c целью повышения эффективности утилизации теплоты уходящих газов и степени нагрева объекта, в качестве промежуточного теплоносителя используют смесь высококипящего и низкокипящего компонентов, а подачу уходящих газов в промежуточный теплоноситель осуществляют их эжектированием парами, образующимися при испарении конденсата высококипящего компонента промежуточного теплоносителя, который предварительно охлаждают в две ступени, причем на первой ступени его охлаждают холодным потоком, который образуют путем энергетического разделения на горячий и холодный потоки смеси, полученной после эжектирования, а на второй ступени теплоноситель охлаждают расширением низкокипящей компоненты и после этого направляют на охлаждение газов перед их эжектированием. при этом горячий поток, полученный после энергетического разделения, направляют в обьект нагрева, а холодный поток перед его подачей в первую ступень охлаждения предварительно дополнительно охлаждают и освобождают от газов.

1695075

Составитель Г.Мазаева

Техред M.Moðãåíòàë Корректор Т. Палий

Редактор Е.Папп
