Камера предварительного охлаждения сыпучего материала

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в производстве строительных материалов например цементного клинкера Целью изобретения является повышение надежности работы за счет устранения настылеобразования К корпусу 1 аэродинамического холодильника прикреплен корпус 5 камеры предварительного охлаждения, который имеет водяные форсунки 7 и расположенные параллельно днищу корпуса 5 камеры сопловые блоки 8 цилиндрической формы По образующей блоков 8 выполнены воздушные сопла 13 Деление потока клинкера из два потока достигается за счет поворотов сопловых блоков 8 рукоятками 12 деление это гарантируется гребнем 17 механически 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 27 В 7/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

$g ф. M

«wuemeg

12

Угол нанлана

Лт

Рю/ух

@ 1 (21) 4676461/33 (22) 11.04,89 (46) 30,11,91. Бюл. N. 44 (71) Всесоюзный научно-исследовательский институт цементного машиностроения (72) Е. Д. Удочкин, В, И, Иванов, А, Н. Волог: жин и Ю. Г. Виниченко (53) 666.94.041(088.8) (56) Акцептованная заявка Великобритании

N 1301758, кл. С 04 В 7/50, 1973. (54) КАМЕРА ПРЕДВАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ СЫПУЧЕГО МАТЕРИАЛА (57) Изобретение относится к машиностроению и может быть использовано в производстве строительных материалов, например

«5(.)„„1695102 Al цементного клинкера. Целью изобретения является повышение надежности работы за счет устранения настылеобразования. К корпусу 1 аэродинамического холодильника прикреплен корпус 5 камеры предварительного охлаждения, клторый имеет водяные фсрсунки 7 и расположенные параллельно днищу корпуса 5 камеры сопловые блоки 8 цилиндрической формы.

По образующей блоков 8 выполнены воздушчые соп; à 13. Деление потока клинкера на два потока достигается за счет поворотов сопловых блоков 8 рукоятками

12, деление зто гарантируется гребнем

17 механически, 3 ил.

1695102

20

50 разование

Изобретение относится к цементному машиностроению и может быть использова1 но в производстве строительных материалов, например цементного клинкера.

Цель изобретения — повышение надежности работы за счет устранения настылеобразования.

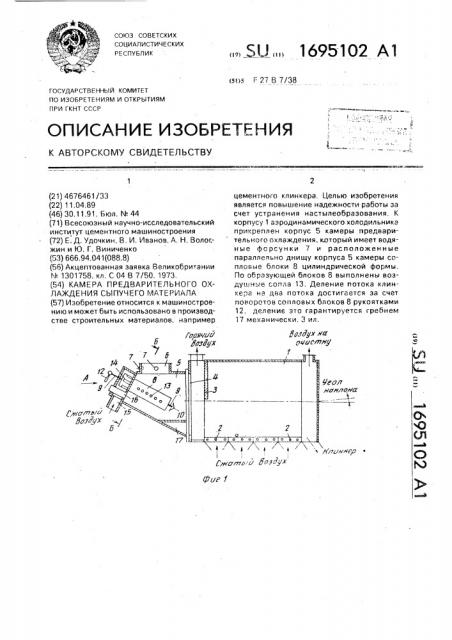

На фиг. 1 схематически показана камера, соединенная с аэродинамическим холоильником; на фиг, 2 — вид А на фиг. 1; на

| иг. 3 — сечение Б — Б на фиг, 1, Аэродинамический холодильник содержит корпус 1 цилиндрической формы, установленный под углом к горизонту, с размещенными по всей длине его днища двумя параллельными рядами воздушных сопел 2, присоединенных к источнику сжатого воздуха. В верхней части корпуса 1 размещена перегородка 3, разделяющая загрузочную часть холодильника и охлаждающую часть, В торцовом днище корпуса 1 выполнено загрузочное окно 4, к которому примыкает корпус 5 камеры предварительного охлаждения материала. Сверху к корпусу 5 камеры предварительного охлаждения материала прикреплен патрубок 6, в котором размещено несколько водяных форсунок 7, Внутрь корпуса 5 через отверстия его торцового дна проходят параллельно днищу корпуса 5 два поворотных фопловых блока 8, которые имеют цилинд рическую форму и закрыты с торцов заглушками с осями 9, причем одна из осей 9 аждого блока 8 фиксируется кронштейном

10, а K двум ppylMM осям 9, проходящим

4ерез заднюю стенку коробки 11, прикреплены рукоятки 12 для поворота сопловых ( блоков 8 при регулировании, На каждом сопловом блоке 8 на его чаcTN находящейся внутри корпуса 5, по образующей выполнено в один ряд несколько воздушных сопел 13, а на частях сопловых блоков 8, находящихся в полости коробки

11, выполнено несколько продольных отверсгий 14 для подачи сжатого воздуха к соплам 13, Для nap,à÷è сжатого воздуха коробка 11 снизу имеет патрубок 15, Через заднюю стенку коробки 11 и торцовое дно корпуса 5 камеры проходит "глазок"" 16, На днище корпуса 5 прикреплен гребень 17 для гарантии деления потока клинкера на два, примерно равных потока.

Аэродинамический холодильник работает следующим образом.

Горячий материал, например клинкер, в виде оплавленных или расплавленных гранул из разгрузочной шахты обжиговой печи или другого устройства поступает в приемный патрубок п,oðïóñà 5 камеры, где попадает под водяные струи форсунок 7. Падая дальше, гранулы клинкера (или другого материала) пересекают воздушные потоки, истекающие из воздушных сопел 13 сопловых блоков 8, На поверхности гранул, прошедших через две воздушно-водяные завесы, образуется твердая "корка", устраняю-: щая способность к налипанию. Но наклонному днищу корпуса 5 гранулы клинкера потоками воздуха выбрасываются через загрузочное окно 4 корпуса 1 холодильника, где попадают под охлаждающие пульсирующие потоки воздуха, истекающие иэ сопел

2, под воздействием которых гранулы клинкера, охлаждаясь, перемещаются по наклонному корпусу 1 холодильника на разгрузку, Поток клинкера, перемещающегося по днищу приемника, изменением направления истечения воздуха из сопел 13 (при помощи поворота сопловых блоков 8 рукоятками 12) совместно с гребнем 17 делится на два потока, что необходимо для оптимальной работы аэродинамического холодильника, Горячий воздух, выходящий из приемника охлаждаемого материала, задерживается перегородкой 3, устремляется вверх и поступает на горелку или в теплообменник, повышая тепловое КПД линии, В устройстве частицы цементного клинкера, прошедшие тепловую обработку в печах или других аппаратах, расплавленные или оплавленные в загрузочном патрубке приемника пересекают водяную завесу, созданную водяными форсунками. Далее частицы клинкера попадают под воздействие струй холодного воздуха, вытекающего иэ сопел поворотных сопловых блоков приемника, При этом частицы клинкера, оплавленные или расплавленные. прошедшие через две охлаждающие завесы, теряют способность к слипанию друг с другом и с другими деталями устройств вследствие того. что наружная поверхность таких частиц мгновенно "стекленеет", возможность настылеобраэования устраняется.

Вследствие того, что разность температур между клинкером и водой и охлаждающим воздухом будет очень большой (примерно 1200 С), интенсивность теплообмена в приемнике будет тоже очень большой. Все сказанное обеспечивает лучшее качество охлаждаемого клинкера.

Устройство может быть использовано и в других типах охладителей, в которых по технологии процесса возможно настылеобФормула изобретения

Камера предварительного охлаждения сыпучего материала, преимущественно для аэродинамического холодильника, содержа1695102

Составитель Т. Губарева

Техред М.Моргентал Корректор Л. Бескид

Редактор А. Долинич

Заказ 4153 Тираж ° Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул:Гагарина, 161 щая корпус с-водяными форсунками, о т л ич а ю щ а я с я тем. что, с целью повышения надежности работы за счет устранения настылеобразования, она снабжена размещенными параллельно днищу двумя поворотными цилиндрическими сопловыми блоками с расположенным по образую цей рядом I-: îçäóø í ûõ сопел, - °
