Реферат



Изобретение относится к электротермическому оборудованию Цель изобретения повышение надежности путем увеличения теплоотвсдящей поверхности нагревателя в место его контакта с элементом фиксации Узел содержит опору 1 с элементом 2 фиксации выполненным в виде прокладок(П)из волокнистого муллитокремнеземистого материала на котооую навешен нагреватель (Н) 3 Во время нагрева в местах соприкосновения с Н 3 П спекаются, а под действием веса Н на них образуются вмятины в результате чего на П образуются паэы-углуб- , бичсирующие каждый виток Н и исключающие их сдвиги При этом Н частично погружен в П а в прототипе - почти полностью 5 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5 )5 F 27 О 11/02

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4629234/02 (22) 30.12.88 (46) 30.11,91, Бюл, N 44 (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт электротермического обору-. дования (72) А. В, Трошин и В, И, Бурцев (53) 621.365.41(088.8) (56) Патент США N 4207642, кл, 29 — 611, опублик, 1980. (54) УЗЕЛ КРЕПЛЕНИЯ НАГРЕВАТЕЛЕЙ (57) Изобретение относится к электротермическому оборудованию, Цель изобретения—

„„ М„„1695113 А1 повышение надежности путем увеличения теплоотводящей поверхности нагревателя B место его контакта с элементом фиксации.

Узел содержит опору 1 с элементом 2 фиксации, выполненным в виде прокладок(П) из волокнистого муллитокремнеземистого материала. на которую навешен нагреватель (Н) 3, Во время нагрева в местах соприкосновения с Н 3 П спекаются, а под действием веса H на них образуются вмятины, в результате чего на П образуются пазы-углубления, фиксирующие каждый виток Н и

vIcKl ючаюшие wx сдвиги, При 3T014 H частично погружен в П. а в прототипе - почти полностью. 5 ил.

1695113

Изобретение относится к электротермическому оборудованию, в частности к

Электропечам сопротивления.

Целью изобретения является повышение надежности путем увеличения теплоот- 5 водящей поверхности нагревателя в месте

pro контакта с элементом фиксации.

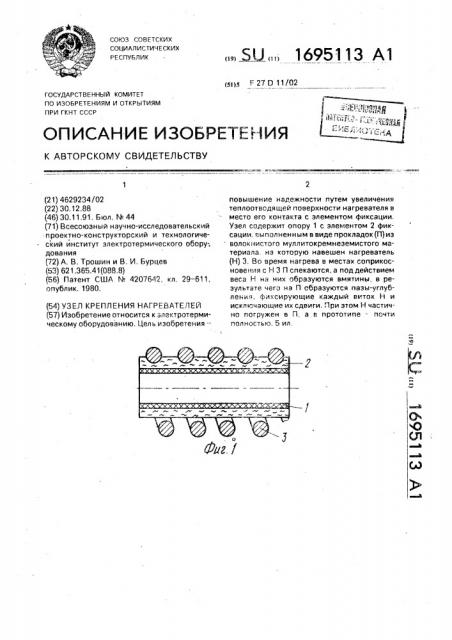

На фиг, 1 показан узел крепления нагре1 ателя непосредственно на несущей опоре; на фиг. 2 — то же, через крючки; на фиг. 3 — 10

Ьид по стрелке А на фиг, 2; на фиг, 4— размещение нагревателя на опоре в виде полки; на фиг, 5 — вид по стрелке Б на фиг, 4, Узел крепления содержит несущую опо- 15 у 1 с элементом 2 фиксации в виде проклади из волокнистого муллитокремнеземистого материала нагревателя 3, навешенного на несущую опору, На несущую опору 1 могут быть навешены 20 крючки 4 для крепления нагревателя 3, Не,,сущей опорой 1 может служить и полка (фиг. 4), и под печи, При разогреве печи муллитокремнеэемистый волокнистый материал, нагреваясь 25 в местах соприкосновения с нагревателем, спекается и под действием его веса на про-. кладке образуются пазы-углубления, фиксирующие нагреватель, При изготовлении прокладки использовался муллитокремнеземистый волокнистый материал типа 38

MKP B-2ОО, В известном узле (прототип) нагревательная спираль входит в толщу элемента фиксации на 10 — 40% диаметра витка спира, ли, происходит перегрев последней в части, 35 залитой раствором-связкой-элементом фиксации. 8 случае выхода из строя нагревателя для его замены нужно выламывать спираль, в результате чего возможны повреждения не только застывшего в канавке элемента фиксации, но и самой канавки и теплоиэоляционного слоя, так как допускается проникновение части связки в поверхностные волокна изоляционной стенки, что увеличивает срок ремонтных работ, сокращая таким образом надежность конструкции, В описанном узле использованы прокладки иэ муллитокремнеэемистого материала, которые под действием нагрева в местах соприкосновения с нагревателем спекаются, а под действием веса нагревателя на них образуются вмятины, в результате чего на прокладке образуются пазы-углубления, фиксирующие каждый виток нагревателя и исключающие их сдвиги, при этом незначительно погружается в прокладку.

Таким образом, применение элемента фиксации из муллитокремнеземистого волокнистого материала повышает надежность узла крепления и повышает ресурс его работы.

Формула изобретения

Узел крепления нагревателей, преимущественно в печах сопротивления, содержащий опору с элементом фиксации нагревателя, от л и ч а ю шийся тем, что, с целью повышения надежности путем увеличения теплоотводящей поверхности нагревате>.я в месте его контакта с элементом фиксации, элемент фиксации выполнен в виде прокладки из волокнистого муллитокремнеземистого материала.
