Реферат



Изобретение относится к измерительной технике, в частности к датчикам атмосферного давления. Целью изобретения является контроль характеристики преобразователя усилия. Датчик давления содержит мембранную коробку 7, одно днище которой соединено со струнным преобразователем усилия, а другое днище - с опорным элементом в виде рычага 9, устройством 11 нагружения и упором 12.-При контроле нагружают устройство 11 до тех пор, пока опорный элемент не сойдет с упора 12. После этого проверяют соответствие груза нагружения и выходного сигнала преобразователя усилия, сравнивая его с градуировочным графиком, и судя г о исправности преобразователя усилия. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s G 01 1 7/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4687390/10 (22) 21.03.89 (46) 30.11.91. Бюл. N 44 . (71) Главная геофизическая обсерватория им.А,И.Воейкова (72) С.3.3ачек и В.Е.Карпуша (53) 531 787(088 8) (56) Авторское свидетельство СССР

М 179497, кл. G 01 1 7/06, 1966. (54) ДАТЧИКАТМОСФЕРНОГО ДАВЛЕНИЯ (57) Изобретение относится к измерительной технике, в частности к датчикам атмосферного.давления. Целью изобретения,,59„„1695159 А1 является контроль характеристики преобразователя усилия, Датчик давления содержит мембранную коробку 7, одно днище которой соединено со струнным преобразователем усилия, а другое днище — с опорным элементом в виде рычага 9, устройством 11 нагружения и упором 12, При контроле нагружают устройство 11 до тех пор, пока опорный элемент не сойдет с упора 12, После этого проверяют соответствие груза нагружения и выходного сигнала преобразователя усилия, сравнивая его с градуировочным графиком, и судят о исправности преобразователя усилия. 1 ил.

1695159

Составитель А.Соколовский

Редактор А.Долинич Техред M. Моргентал Корректор Т.Палий

Заказ 4156 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к измерительной технике, в частности к устройствам для

Измерения атмосферного давления.

Цель изобретения — контроль характеристики преобразователя усилия. 5

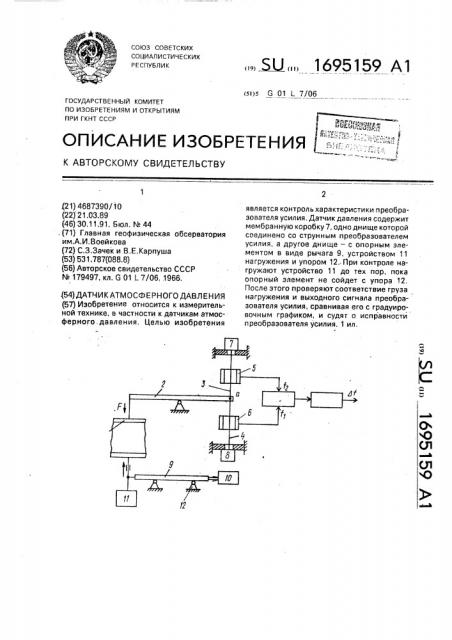

На чертеже представлена схема датчика давления.

Датчик давления содержит мембранную коробку (сильфон) 1, одним днищем соединенную через рычаг 2 с преобраэова- 10 телем усилия в виде струнного преобразователя с струнами 3 и 4 и системами 5, 6 возбуждения и съема колебаний. Вторые концы струн закреплены в узлах 7 и 8 механизма натяжения. Ко второму днищу силь- 15 фона 1 присоединен через тягу опорный элемент в виде рычага 9 нуль индикатора 10 и устройство нагружения с платформой для грузов 11. Опорный элемент упирается в упор 12. 20

Датчик работает следующим образом, Под действием атмосферного давления сильфон 1 развивает соответствующую силу и на выходе. преобразователя усилия появляется сигнал, величина которого on- 25 ределяется этой силой. Для контроля преобразователя усилия устанавливают груз такой, чтобы опорный элемент сошел с упора 12. Проверяя соответствие выходного сигнала, преобразователь усилия и груза в сравнении с предварительно снятым градуировочным графиком определяет отклонение характеристики преобразователя перемещения и вносит соответствующие коррективы с помощью механизма натяжения струн.

Формула изобретения

Датчик атмосферного давления, содержащий корпус с герметичной мембранной коробкой, первое днище которой соединено с преобразователем усилия, закрепленного на корпусе, а второе днище с помощью подсоединительного узла соединено с корпусом, отличающийся тем, что, с целью обеспечения воэможности контроля характеристики преобразователя усилия, он снабжен устройством нагружения, подсоединенным к второму днищу, а подсоединительный узел выполнен в виде двуплечего рычага, один конец которого соединен с вторым днищем, а второй снабжен односторонним упором, установленным на корпусе.
