Способ определения минимального размера каркасообразующих частиц несвязного грунта

Способ определения минимального размера каркасообразующих частиц несвязного грунта

Иллюстрации

Показать все

Реферат



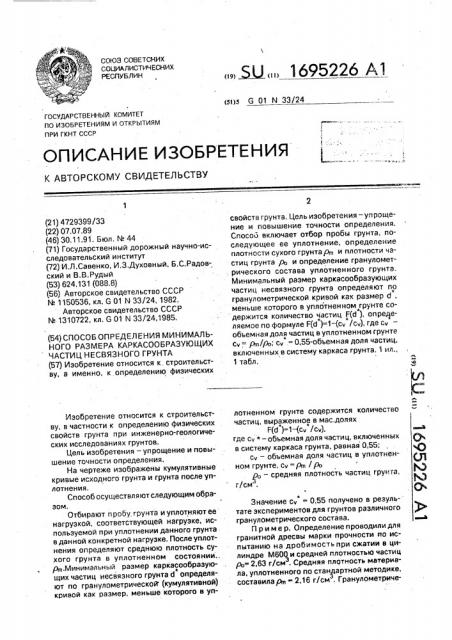

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ss)s G 01 N 33/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729399/33 (22) 07.07.89 (46) 30.11.91. Бюл, ¹ 44 (71) Государственный дорожный научно-исследовательский институт (72) И.Л.Савенко, И.З,Духовный, Б.С.Радовский и В.В.Рудый (53) 624,131 (088.8) (56) Авторское свидетельство СССР

М 1150536, кл. G 01 N 33/24, 1982.

Авторское свидетельство СССР

N. 1310722, кл. G 01 N 33/24,1985. (54) СПОСОБ ОПРЕДЕЛЕНИЯ МИНИМАЛЬНОГО РАЗМЕРА КАРКАСООБРАЗУЮЩИХ

ЧАСТИЦ НЕСВЯЗНОГО ГРУНТА (57) Изобретение относится к. строительству, а именно, к.определению физических

Изобретение относится к строительству, в частности к определению физических свойств грунта при инженерно-геологических исследованиях грунтов.

Цель изобретения — упрощение и повышение точности определения.

На чертеже изображены кумулятивные кривые исходного грунта и грунта после уплотнения.

Способ осуществляют следующим образом.

Отбирают пробу, грунта иуплотняютее нагрузкой, соответствующей нагрузке, используемой при уплотнении данного грунта в данной конкретной нагрузке. После уплотнения определяют среднюю плотность сухого грунта в уплотненном состоянии..

pm.Минимальный размер каркасообразую- ., щих частиц несвязного грунта d определяют по гранулометрическочг (кумулятивной) кривой как размер, меньше которого в уп,,5U„, 1695226 А1 свойств грунта. Цель изобретения — уп ращение и повышение точности определения.

Способ включает отбор пробы грунта, последующее ее уплотнение, определение плотности сухого грунта рп1 и плотности частиц грунта р, и определение гранулометрического состава уплотненного грунта.

Минимальный размер каркасообразующих частиц несвязного грунта определяют по гранулометрической кривой как размер d*, меньше которого в уплотненном грунте содержится количество частиц F(d ), определяемое по формуле F(d*)=1 — (cy*/cy), где cy— объемная доля частиц в уплотненном грунте с = pm/ Ú; cy* = 0,55-объемная доля частиц, включенных в систему каркаса грунта. 1 ил., 1 табл. лотненном грунте содержится количество частиц, выраженное в мас.долях

Р(б*)=1-(сд*/cy), где сч+- объемная доля частиц, включенных

sсистему каркаса грунта,,равная 0,55; сч — объемная доля частиц в уплотненном грунте, с = рл, / рь )0 — средняя плотность частиц грунта, г/см .

©

Значение cy = 0,55 получено в результате экспериментов для грунтов различного гранулометрического состава. ° аюА

Пример. Определение проводили для гранитной дресвы марки прочности по испытанию на дробимость при сжатии в цилиндре М600 и средней плотностью частиц рр- 2,63 г/смз. Средняя плотность материала, уплотненного по стануартной методике, составила/. ) - 2,16 г/cM . Гранулометриче1695226 ские составы исходного и уплотненного материалов приведены в таблице.

Объемная доля частиц в уплотненном слое составляет сч =- 2,16/2,63 = 0,82.

Массовая доля частиц с размером меньше минимального каркасообраэующего d* составит

F(d ) = 1-0,55/0,82 = 0,33 (34 ).

По графикам гранулометрических (кумулятивных) кривых исходного грунта и грунта после уплотнения, построенным по данным таблицы, находят соответствующие обеспеченности 34/ размеры, Для исходной гранулометрии d* = 2,3 мм, для грануло, метрии уплотненного несвязного грунта d*

= 1,25 мм полученные значения отличаются

: . в 1,8 раза. Это свидетельствует о необходимости учитывать эффект измельчения частиц грунта при его уплотнении при определении минимального каркасообразующего размера частиц грунта путем определения гранулометрического состава грунта после уплотнения. Окончательно искомый размер d* -- 1,25 мм, Способ может быть использован при определении физико-механических свойств грунтов и подборе их рациональных составов, в частности при определении величины предельно допустимого содержания пластичных пылевато-глинистых частиц в несвязных грунтах в зависимости от их гранулометрии.

Формула изобретения

Способ определения минимального

5 размера каркасообразующих частиц несвязного грунта. включающий отбор пробы грунта и определение гранулометрического состава грунта с последующим анализом полученных данных, отличающийся

10 тем, что, с целью упрощения и повышения точности определения, пробу грунта перед определением его гранулометрического состава уплотняют заданной нагрузкой и onpege sют среднюю плотность р (г/смэ)

15 сухого грунта в уплотненном состоянии, а минимальный размер d мм каркасообразующих частиц несвязного грунта оп ределяют как размер, меньше которого в уплотненном грунте содержится количество

20 частиц F(d*) (мас.д.), определяемое по формуле

F(d*) = 1 — cv /cv), где сч* — объемная доля частиц, включенных

25 в систему каркаса грунта, равная 0,55;

cv — объемная доля частиц в уплотненном грунте, c> =pm/ р>

po — средняя плотность частиц грунта, г/см .

1б9522б

r(dl

Р,14 807fd

ЯО Ш 5 ZS 125 д,б5 0,М5

puzrrep vucmuu, ин

f-ас п5ньш тще аця

2-твеутп ппсл упютненая
