Реферат



Изобретение относится к электротехнике и может быть использовано для разделки электрических кабелей. Цель изобретения - повышение удобства эксплуатации путем снижения прилагаемого усилия и расширение технологических возможностей путем обеспечения возможности поперечного резания кабеля. Инструмент содержит каретку 1 с двумя режущими блоками 2, 3 и механизм ее перемещения вдоль кабеля 4 с киИЯ нилки я - тем ретем реет3 и 4 с IS направляющей штангой 5, захватом 6 для кабеля, установленным на ее конце, ходовым винтом 7 и приводом 8 ходового винта 7 с рукояткой 9. Режущие блоки 2.3 установлены в каретке 1 один против другого, каждый из них включает пару направляющих роликов 10 и нож 11. При продольном резании оболочки захват 6 закрепляют на кабеле 4 и, вращая ходовой винт 7 рукояткой 9, перемещают каретку 1 вдоль кабеля 4. При поперечном резании оболочки кабель4 просовывают в окно 18 каретки 1 и вращают ее вокруг кабеля, пользуясь штангой 5 как рычагом . Использование ходового винта позволяет уменьшить усилие по перемещению каретки вдоль кабеля, что особенно удобно при разрезании твердых металлических (например , алюминиевых) оболочек. Наличие дополнительного режущего блока позволяет осуществлять поперечное разрезание оболочки. 5 ил. - $ Ј, (Г (Л с ( о ел ь. ы 4

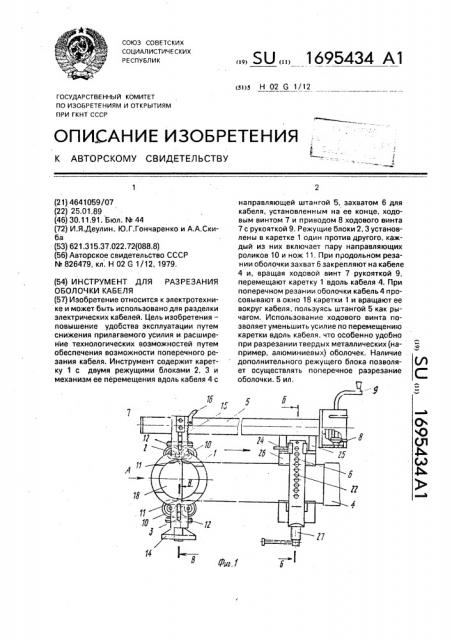

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 G 1/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Оп ИСАН И Е ИЗОБ РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4641059/07 (22) 25.01.89 (46) 30.11,91. Бюл. М 44 (72) И.Я.Деулин, Ю.Г.Гончаренко и А,А,Скиба (53) 621.315,37.022.72(088.8) (56) Авторское свидетельство СССР

М 826479, кл. Н 02 G 1/12, 1979. (54) ИНСТРУМЕНТ ДЛЯ РАЗРЕЗАНИЯ

ОБОЛОЧКИ КАБЕЛЯ (57) Изобретение относится к электротехнике и может быть использовано для разделки электрических кабелей. Цель изобретения— повышение удобства эксплуатации путем снижения прилагаемого усилия и расширение технологических возможностей путем обеспечения воэможности поперечного резания кабеля. Инструмент содержит каретку 1 с двумя режущими блоками 2, 3 и механизм ее перемещения вдоль кабеля 4 с

„„SU „Ä 1695434 А1 направляющей штангой 5. захватом 6 для кабеля, установленным на ее конце, ходовым винтом 7 и приводом 8 ходового винта

7 с рукояткой 9. Режущие блоки 2, 3 установлены в каретке 1 один против другого, каждый из них включает пару направляющих роликов 10 и нож 11. При продольном резании оболочки захват 6 закрепляют на кабеле

4 и, вращая ходовой винт 7 рукояткой 9, перемещают каретку 1 вдоль кабеля 4. При поперечном резании оболочки кабель 4 просовывают в окно 18 каретки 1 и вращают ее вокруг кабеля, пользуясь штангой 5 как рычагом. Использование ходового винта позволяет уменьшить усилие по перемещению каретки вдоль кабеля, что особенно удобно при разрезании твердых металлических (например, алюминиевых) оболочек. Наличие дополнительного режущего блока позволяет осуществлять поперечное разрезание 1695434

Изобретение относится к электротехнике и может быть использовано для разделки электрических кабелей.

Цель изобретения — повышение удобства эксплуатации путем снижения прилагаемого усилия и расширение технологических возможностей путем обеспечения возможности поперечного резания кабеля.

На фиг. 1 показан инструмент, общий вид; на фиг. 2 — вид А на фиг, 1; на фиг, 3-сечение Б-Б на фиг, 1; на фиг, 4 — взаимное расположение инструмента и кабеля при поперечном резании оболочки; на фиг, 5— разрез В-В на фиг. 1, Инструмент содержит каретку 1 с двумя режущими блоками 2, 3 и механизм ее перемещения вдоль кабеля 4 с направляющей штангой 5, захватом 6 для кабеля, установленным на ее конце, ходовым винтом 7 и приводом 8 ходового винта 7 с рукояткой 9.

Режущие блоки 2, 3 установлены в каретке 1 друг против друга, Каждый из них включает пару направляющих роликов 10 и нож 11, Вылет ножа 11 относительно роликов 10 в каждом блоке 2, 3 устанавливается ретулировочной гайкой 12. Блок 3 установлен на подвижном хомуте 13 и перемещается навстречу блоку 2 маховичком 14. (; помощью хомута 13 каретка установлена на штанге 5 и может перемещаться вдоль нее, Для грубой настройки устройства на нужный диаметр кабеля 4 служит механизм с зубчатой рейкой 15 и собачкой I6. Каретка

1 снабжена гайкой 17, взаимодействующей с ходовым винтом 7. Для прохода кабеля 4 в каретке 1 выполнены с кна 18, 19, Направляющая штанга 5 выполнена в виде короба с продольной прорезью 20. Во внутренней полости короба по его продольной оси размещен ходовой винт 7.

Захват 6 выполнен в виде хомута 21, устанавливаемого посредством отверстий

22 и фиксатора 23 с рукояткой 24 (грубая установка) на основании 25 с прижимным выступом 26, Винтовой прижим 27 служит для установки на нужный диаметр кабеля 4.

Инструмент работает следующим образом.

При выполнении продольного разреза оболочки кабель 4 пропускают в скобу 21 захвата 6 и в окно 19 каретки 1 так, чтобы он лег на ролики 10 и уперся торцом в ножи 11 (как на фиг, 1). Оттягивают собачку 16 и перемещают хомут 13 до касания роликами

10 оболочки кабеля 4. Отпускают собачку 16, маховичком 14 зажимают кабель 4 между роликами 10. Рукояткой 24 освобождают фиксатор 23. Перемещают хомут 21 до попадания ближайшего (но диаметру кабеля) отверстия 22 на фикса;гор 23. Винтовым

35 прижимом 27 прижимают кабель 4 к выступу

26, Инструмент закреплен на кабеле 4, Гайками 12 регулируют глубину прорезания оболочки, Вращают рукоятку 9, Ходовой винт 7 через гайку 17 перемещает каретку 1 по направляющей штанге 5 в сторону захвата

6. Кабель 4 перемещается по роликам 10, а ножи 11 прорезают его оболочку. Вращение рукоятки 9 прекращают, когда каретка 1 дойдет до зажима 6.

При необходимости увеличить длину реза ослабляют прижим 27 и вращают рукоятку 9 в обратную сторону. При этом захват 6 отходит от каретки 1, Далее вновь закручивают прижим 27 и повторяютоперацию, После этого кабель освобождают и вытаскивают из инструмента.

При выполнении кольцевого реза каретку 1 вновь отводят от зажима 6 на конец штанги 5. Кабель 4 просовывают в окно 18 каретки 1, ножи 11 устанавливают в месте окончания продольного разреза, Зажимают кабель 4 между роликами 10 описанным выше способом (фиг. 4). Используя штангу 5 в качестве рычага, поворачивают инструмент вокруг кабеля 4 и выполняют кольцевой рез.

После освобождения кабеля 4 половинки разрезанной оболочки удаляются.

Использование ходового винта позволяет уменьшить усилие по перемещению каретки вдоль кабеля, что особенно удобно и ри разрезании твердых металлических (например, алюминиевых} оболочек. Наличие дополнительного режущего блока позволяет осуществлять поперечное разрезание оболочки, Формула изобретения

Инструмент для разрезания оболочки кабеля, содержащий каретку с режущим блоком в виде ножа, установленного между двумя направляющими роликами, и механизм перемещения каретки вдолькабеля, отличающийся тем, что, с целью повышения удобства эксплуатации путем снижения прилагаемого усилия и расширения технологических возможностей путем обеспечения возможности поперечного резания кабеля, каретка снабжена дополнительным режущим. блоком, механизм перемещения каретки выполнен в виде направляющей штанги с захватом для кабеля, установленным на ее конце, и с ходовым винтом, при этом каретка установлена на направляющей штанге с .возможностью перемещения вдоль нее и взаимодействия с ходовым винтом, а ножи режущих блоков установлены остриями навстречу друг другу, 1695434

1695434

Составитель B.Ïoëóýêòîâ

Тех ред M. Моргентал Корректор Л.Бескид

Редактор А.Долинич

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 4169 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
