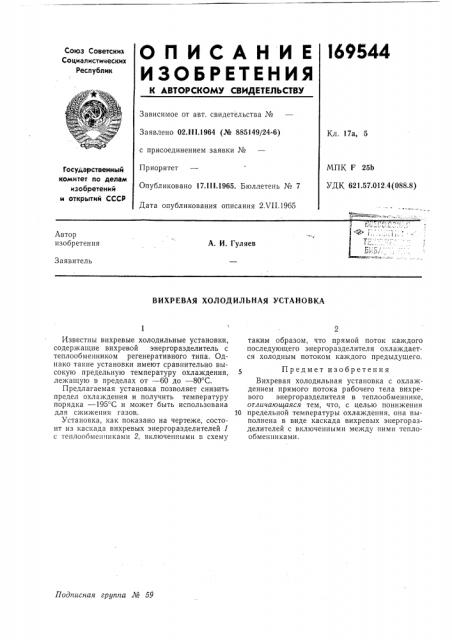

О П И С А Н И Е !69544

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.111.1964 (№ 885149/24-6) Кл. 17а, 5 с присоединением заявки №

Приоритет

МПК F 25Ь

УДК 621.57.012.4(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 17.111.1965. Бюллетень № 7

Дата опубликования описания 2.VII.1965

Автор изобретения

А. И. Гуляев

Заявитель

ВИХРЕВАЯ ХОЛОДИЛЬНАЯ УСТАНОВКА

Подписная группа № М

Известны вихревые холодильные установки, содержащие вихревой энергоразделитель с теплообменником регенеративного типа. Однако такие установки имеют сравнительно высокую предельную температуру охлаждения, лежащую в пределах от — 60 до — 80 С.

Предлагаемая установка позволяет снизить предел охлаждения и получить температуру порядка — 195 С и может быть использована для сжижения газов.

Установка, как показано на чертеже, состоит из каскада вихревых энергоразделителей 1 с теплообмеппиками 2, включенными в схему таким образом, что прямой поток каждого последующего энергоразделителя охлаждается холодным потоком каждого предыдущего.

5 Предмет изобретения

Вихревая холодильная установка с охлаждением прямого потока рабочего тела вихревого энергоразделителя в теплообменнике, отличающаяся тем, что, с целью понижения

10 предельной температуры охлаждения, она выполнена в виде каскада вихревых энергоразделителей с включенными между ними теплообменниками.

169544

Составитель М. М, Френкин

Редактор И. П. Белявская Техред Л. К. Ткаченко Корректор О. И. llorrosa

Заказ l506/3 Тираж 975 Формат бум. 60X90 /а Объем 0,1З изд. л. Цена 5 коп.
