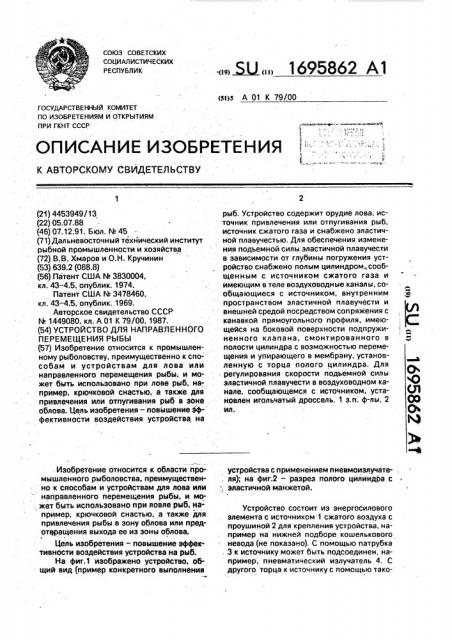

(19) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 79/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,1 (21) 4453949/13 (22) 05.07.88 (46) 07.12.91. Бюл. М 45 (71) Дальневосточный технический институт рыбной промышленности и хозяйства (72) В.В. Хмаров и О.И. Кручинин (53) 639.2 (088.8) (56) Патент США М 3830004, кл. 43-4,5, опублик. 1974.

Патент США М 3478460, кл. 43-4.5, опублик. 1969.

Авторское свидетельство СССР

М 1449080, кл. А 01 К 79/00, 1987. (54) УСТРОЙСТВО ДЛЯ НАПРАВЛЕННОГО

ПЕРЕМЕЩЕНИЯ РЫБЫ (57) Изобретение относится к промышленному рыболовству, преимущественно к способам и устройствам для лова или направленного перемещения рыбы, и может быть использовано при лове рыб, на; пример, крючковой снастью, а также для привлечения или отпугивания рыб в зоне облова. Цель изобретения — повышение эффективности воздействия устройства, на

Изобретение относится к области промышленного рыболовства, преимущественно к свособам и устройствам для лова или направленного перемещения рыбы, и мо. жет быть использовано при ловле рыб, например, крючковой снастью, а также для привлечения рыбы s зону облова или предотвращения выхода ее из зоны облова

Цель изобретения — повышение эффективности воздействия устройства на рыб.

На фиг.1 изображено устройство, общий вид (пример конкретного выполнения рыб. Устройство содержит орудие лова, источник привлечения или отпугивания рыб, источник сжатого газа и снабжено эластичной плавучестью. Для обеспечения изменения подъемной силы эластичной плавучести в зависимости от глубины погружения устройство снабжено полым цилиндром„сообщенным с источником сжатого газа и имеющим в теле воздуховодные каналы, сообщающиеся с источником, внутренним пространством эластичной плавучести и внешней средой посредством сопряжения с канавкой прямоугольного профиля, имеющейся на боковой поверхности подпружиненного клапана, смонтированного в полости цилиндра с возможностью перемещения и упирающего в мембрану, установленную с торца полого цилиндра. Для регулирования скорости подъемной силы эластичной плавучести в воздуховодном канале, сообщающемся с источником, установлен игольчатый дроссель. 1 з,п. ф-лы, 2 устройства с применением пневмоизлучате- ., ля); на фиг.2 — разрез полого цилиндра с .,: эластичной манжетой.

Устройство состоит из энергосилового элемента с источником 1 сжатого воздуха с проушиной 2 для крепления устройства, например на нижней подборе кошелькового невода (не показано). С помощью патрубка

: 3 к источнику может быть подсоединен, например, пневматический излучатель 4. С другого торца к источнику с помощью тако1695862. го же патрубка 3 подсоединен полый ци.линдр 5.с эластичной манжетой 6.

В теле полого цилиндра 5 имеются воэдуховодные каналы 7-9. подпружиненный .клапан 10 с кольцевой канавкой 11, упира. ющййся в мембрану 12. В канале 7, сообщающем полый цилиндр, 5 с источником 1, сжатого воздуха, установлен регулируемый дроссель 13. Манжета 6 крепится на внеш, ней боковой поверхности цилиндра 5 и показана в раздутом состоянии.

Устройство работает следующим обра. зом, 3а счет собственного веса устройство :.погружается на глубину, при этом мембрана

12. испытывая нарастающее статическое

1 ,давление воды, прогибается и на опреде, ленной глубине, зависящей от регулировки, сопротивления подпружиненного клапана, 10, устанавливается в положении, указан", ном на фиг.2. Сжатый воздух из источника 1 через дроссель 13 по каналу 7 поступает через канавку 11 и канал 8 под эластичную манжету 6 и надувает ее, за счет чего появ,ляется подъемная сила и устройство всплы, вает, При этом мембрана 12, испытывая ослабевающее статическое давле; ние воды, прогибается вобратную сторону и на определенной глубине, зависящей от регулировки сопротивле ния подп ружинен ного клапана 1 О,, устанавливается в таком положении, что канавка 11 сопрягается с отверстиями 8 и 9;. при этом имеется доступ сжатого воздуха из . . внутренней полости манжеты 6 по каналу 8 через канавку 11 и канал 9 во внешнюю среду. 3а счет реактивного истечения сжа, того воздуха через отверстия 9 устройство

" приобретает движение и в горизонтальной плоскости. После истечения воздуха из-под манжеты 6 устройство за счет собственного . веса снова погружается и процесс повторя-, ется. Скорость наполнения эластичной манжеты 6 сжатым воздухом, а следовательно, . и скорость вертикальных перемещений уст ройства .регулируются игольчатым дросселем 13.

Пр1 описанных выше передвижениях устройства пневматический излучатель 4 постоянно или с интервалом генерирует акустический сигнал, воздействующий на поведение рыб.

Предлагаемое конструктивное выполнение устройства дает возможность перемещения его в толще воды без применения сложных приспособлений, что. повышает эффективность воздействия на рыб, упрощает и удешевляет конструкцию.

Автоматизация работы устройства беэ применения управляющего воздействия позволяет испольэовать его автономно в любом орудии лова.

Формула изобретения

1. Устройство для неправленного перемещения рыбы, включающее энергосиловой элемент с источником сжатого воздуха, сообщенным патрубком с полым цилиндром, в теле которого размещен упирающийся в мембрану подпружиненный клапан, имеющий на боковой поверхности кольцевую канавку для сопряжения с каналом, сообщающим полый цилиндр с источником

30 сжатоговоздуха, отл ича ю щееся тем, что, с целью повышения эффективности воздействия на рыб путем придания устройству большей подвижности, полый цилиндр снабжен снаружи эластичной манжетой, а в теле его выполнены дополнительные каналы для попеременного сообщения источника, сжатого воздуха с полостью. образованной эластичной манжетой, и упомянутой полости с внешней средой при сопряжении соответствующих каналов с кольцевой канавкой подпружиненного клапана при его перемещении.

2,Устройство поп.1, отл ич а ю щее с я тем. что в канале для сообщения полого цилиндра с источником сжатого воздуха установлен регулируемый дроссель.

1695862

Составитель В.Шипов

Техред М.Моргентал Корректор Л.Бескид

Редактор E.Ïàïï

Производственно-издательский комбинат "Патент",,г. Ужгород, ул, Гагарина, 101

Заказ 4246 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5
