Устройство для фиксации фрагментов кости

Устройство для фиксации фрагментов кости

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к травматологии и ортопедии, и направлено на обеспечение как компрессии, так и дистракции фрагментов кости при упрощении конструкции устройства. Устройство содержит наружный корпус 1 и установленный в нем внутренний корпус 2, .установленные в корпусах винты 3 и 4. Корпуса 1 и 2 связаны механизмом осевого перемещения в виде съемных ходовых винтов 10 и 11, устанавливаемых по резьбе, соответственно винт 10 в корпус 1 для обеспечения дистракции, а винт 11 в корпус 2 для обеспечения компрессии. 3 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1695906 Al (я)5 А 61 В 17/60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1,„-„», г), -,:1, ;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4764736/14 (22) 12,10.89 (46) 07.12.91, Бал, М 45 (71) Кооперативное объединение "ЯЛОС" (72) AN. Блискунов (53) 616.71 — 001.5.089,228:615.847.8 (088,8) (56) Авторское свидетельство СССР

М 762873, кл. А 61 В 17/18, 1980. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ФРАГМЕНТОВ КОСТИ (57) Изобретение относится к медицине, а именно к травматологии и ортопедии, и направлено на обеспечение как компрессии, так и дистракции фрагментов кости при упрощении конструкции устройства. Устройство содержит наружный корпус 1 и установленный в нем внутренний корпус 2, установленные в корпусах винты 3 и 4. Корпуса 1 и 2 связаны механизмом осевого перемещения в виде съемных ходовых винтов

10 и 11, устанавливаемых по резьбе, соответственно винт 10 в корпус 1 для обеспечения дистракции, а винт 11 в корпус 2 для обеспечения компрессии, 3 ил.

1695906

Изобретение относится к медицине, а именно к травматологии и ортопедии.

Цель изобретения — обеспечение возможности дистракции фрагментов кости при упрощении конструкции устройства.

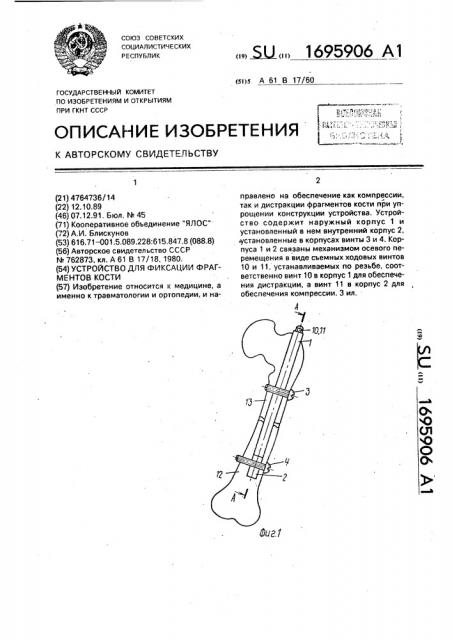

На фиг.1 изображено устройство в рабочем положении, на фиг.2 — сечение Я вЂ” Я на фиг,1 в режиме компрессии; на фиг.З вЂ” то же, в режиме дистракции.

Устройство содержит наружный корпус

1 и установленный s нем внутренний корпус

2, связывающий корпуса 1 и 2 механизм осевого перемещения и установленные в корпусах костные фиксаторы, например, в виде винтов 3 и 4, В торцах 5 и 6 корпусов 1 и 2 выполнены соосные осевые реэьбовые отверстия 7 и 8, при этом диаметр отверстия

7 превышает диаметр отверстия 8. В корпу1 се 1 выполнена сквозная прорезь 9 для воэможности перемещения винта 3. Механизм осевого перемещения выполнен в виде двух съемных ходовых винтов 10 и 11 для размещения, соответственно ходового винта 10 в отверстии 7, а ходового винта 11 в отверстии 8, причем диаметр винта 10 равен диаметру отверстия 7, а диаметр винта 11— диаметру отверстия 8.

Устройство работает следующим образом, Любым известным методом обнажают место перелома, например бедренной кости, и во фрагментах 12 и 13 кости засверливают продольное отверстие 14, соответствующее наружному диаметру

1 корпуса 1. С использованием, например, известного устройства во фрагментах 12 и . 13 выполняются поперечные отверстия.

Корпус 1 вводят в продольное отверстие 14 и прикрепляют к фрагменту 13 при помощи фиксирующего винта 3. Корпус 2 прикрепляют к фрагменту 12 при помощи винта 4.

При необходимости создать компрессию через отверстие 7 пропускают ходовой винт 11 и завинчивают его в реэьбовое отверстие 8 корпуса 2 до упора головки о то5 рец 5 корпуса 1. При дальнейшем вращении ходового винта 11 корпус 2 втягивается внутрь корпуса 1, при этом фрагменты 12 и

13 сближаются, чем достигается необходимая компрессия.

10 При необходимости создать дистракцию в отверстие 7 ввинчивают ходовой винт

Ю до упора его о торец 6 корпуса 2. При дальнейшем вращении ходового винта 10 он выталкивает корпус 2 из корпуса 1, и

15 фрагменты 1.2 и 13 раздвигаются на необходимое расстояние, обеспечивая дистракцию. Образовавшийся между фрагментами зазор может быть заполнен костной стружкой для стимуляции остеогенеэа.

Формула изобретения

Устройство для фиксации фрагментов кости, содержащее наружный корпус и уста25 новленный в нем внутренний корпус, связывающий корпуса механизм осевого перемещения и костные фиксаторы, установленные в корпусах, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности

30 дистракции фрагментов кости при упрощении конструкции устройства, в торцах корпусов с одной стороны выполнены соосные осевые резьбовые отверстия, при этом диаметр отверстия в наружном корпусе превы35 шает диаметр отверстия во внутреннем корпусе, а механизм осевого перемещения выполнен в виде двух съемных ходовых винтов для размещения в отверстиях корпусов, причем диаметр одного винта равен диамет40 ру отверстия в наружном корпусе, а диаметр другого — диаметру отверстия во внутреннем корпусе.

1695906

1695906

Составитель Р,Федорова
