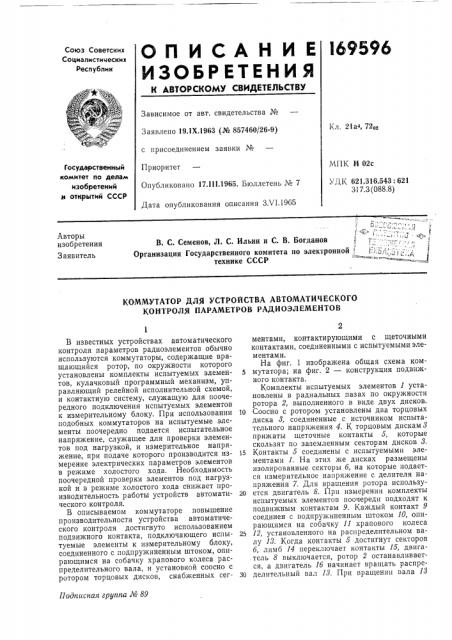

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.1Х.1963 (№ 857460/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.111.1965. Бюллетень ¹ 7

Дата опубликования описания З.И.1965

Кл. 21а, 72„

Государственный комитет по делам изобретений н открытий СССР

МПК Н 02с ДК 621 316 543 621

317.3 (088.8) В. С. Семенов, Л. С. Ильин и С. В. Богданов

Организация Государственного комитета по электроннои технике СССР

Авторы изобретения

Заявитель

КОММУТАТОР ДЛЯ УСТРОЙСТВА АВТОМАТИЧЕСКОГО

КОНТРОЛЯ ПАРАМЕТРОВ РАДИОЭЛЕМЕНТОВ

Подписная группа № 89

В известных устройствах автоматического контроля параметров радиоэлементов обычно используются коммутаторы, содержащие вращающийся ротор, по окружности которого установлены комплекты испытуемых элементов, кулачковый программный механизм, управляющий релейной исполнительной схемой, и контактную систему, служащую для поочередного подключения испытуемых элементов к измерительному блоку. При использовании подобных коммутаторов на испытуемые элементы поочередно подается испытательное напряжение, служащее для проверки элементов под нагрузкой, и измерительное напряжение, при подаче которого производится измерение электрических параметров элементов в режиме холостого хода. Необходимость поочередной проверки элементов под нагрузкой и в режиме холостого хода снижает производительность работы устройств автоматического контроля.

В описываемом коммутаторе повышение производительности устройства автоматического контроля достигнуто использованием подвижного контакта, подключающего испытуемые элементы к измерительному блоку, соединенного с подпружиненным штоком, опирающимся на собачку храпового колеса распределительного вала, и установкой соосно с ротором торцовых дисков, снабженных cerментами, контактирующими с щеточными контактами, соединенными с испытуемыми элементами.

На фиг, 1 изображена общая схема ком5 мутатора; на фиг. 2 — конструкция подвижного контакта.

Комплекты испытуемых элементов 1 установлены в радиальных пазах по окружности ротора 2, выполненного в виде двух дисков.

10 Соосно с ротором установлены два торцовых диска 8, соединенные с источником испытательного напряжения 4. К торцовым дискам 3 прижаты щеточные контакты 5, которые скользят по заземленным секторам дисков 8.

15 Контакты 5 соединены с испытуемыми элементами 1. На этих же дисках размещены изолированные секторы б, на которые подается измерительное напряжение с делителя напряжения 7. Для вращения ротора использу20 ется двигатель 8. При измерении комплекты испытуемых элементов поочереди подходят к подвижным контактам 9. Каждый контакт 9 соединен с подпружиненным штоком 10, опирающимся на собачку 11 храпового колеса

25 12, установленного на распределительном валу 18. Когда контакты 5 достигнут секторов б, лимб 14 переключает контакты 15, двигатель 8 выключается, ротор 2 останавливается, а двигатель 1б начинает вращать распре30 делительный вал 13. При вращении вала 13

169596 храповые колеса 12 производят поочередное подключение элементов 1 к входу измерительного блока 17. Время замера параметров элементов и их очередность включения задается при помощи реле времени программного механизма 18, управляющего контактной группой 19. По окончании измерения с помощью контактов 15 включается двигатель

8 и цикл повторяется.

Предмет изобретения

Коммутатор для устройства автоматического контроля параметров радиоэлементов, содержащий соединенный с приводным двигателем ротор, по окружности которого в пазах установлены комплекты испытуемых элементов, кулачковый программный механизм, управляющий релейной исполнительной схемой, и контактную систему, служащую для поочередного подключения испытуемых элементов к измерительному блоку, отличающий5 ся тем, что, с целью повышения производительности устройства автоматического контроля параметров, контактная система коммутатора снабжена подвижными контактами, каждый из которых соединен с подпружинен10 ным штоком, опирающимся на собачку храпового колеса, установленного на распределительном валу, соосно с ротором установлены два торцовых диска, снабженные соединенными с источниками измерительного и

15 испытательного напряжения секторами, а с испытуемыми элементами соединены щеточные контакты, прижатые к торцовым дискам.
