Реферат

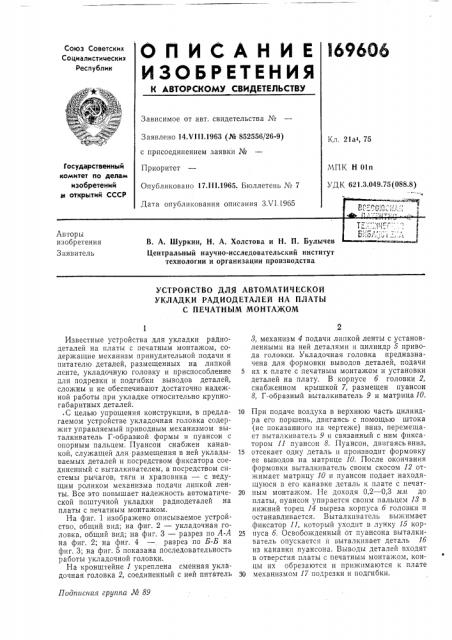

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 14.Ч1П.1963 (№ 852556/26-9) с присоединением заявки №

Приоритет

Опубликовано 17 Н1.1965. Бюллетень № 7

Дата опубликования описания З.Ч1.19б5

Кл, 21а, 75

Государственный комитет по делам изобретений и открытий СССР

МПК Н 01п

УДК 621.3.049.75 (088.8) Авторы изобретения

Заявитель

В. A. Шуркин, Н. А. Холстова и H. П. Булычев

Центральный научно-исследовательский институт технологии и организации производства

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОИ

УКЛАДКИ РАДИОДЕТАЛЕЙ НА ПЛАТЫ

С ПЕЧАТНЫМ МОНТАЖОМ

17одпасная группа № 89

Известные устройства для укладки радиодеталей на платы с печатным монтажом, содержащие механизм принудительной подачи к питателю деталей, размещенных на липкой ленте, укладочную головку и приспособление для подрезки и подгибки выводов деталей, сложны и не обеспечивают достаточно надежной работы при укладке относительно крупногабаритных деталей. .С целью упрощения конструкции, в предлагаемом устройстве укладочная головка содержит управляемый приводным механизмом выталкиватель Г-образной формы и пуансон с опорным пальцем. Пуансон снабжен канавкой, служащей для размещения в ней укладываемых деталей и посредством фиксатора соединенный с выталкивателем, а посредством системы рычагов, тяги и храповика — с ведущим роликом механизма подачи липкой ленты. Все это повышает надежность автоматической поштучной укладки радиодеталей на платы с печатным монтажом.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 — укладочная головка, общий вид; на фиг. 3 — разрез по А-А на фиг. 2; на фиг. 4 — разрез по Б-Б на фиг. 3; на фиг. 5 показана последовательность работы укладочной головки.

На кронштейне 1 укреплена сменная укладочная головка 2, соединенный с ней питатель

8, механизм 4 подачи липкой ленты с установленными на ней деталями и цилиндр 5 привода головки. Укладочная головка предназначена для формовки выводов деталей, подачи

5 их к плате с печатным монтажом и установки деталей на плату. В корпусе б головки 2, снабженном крышкой 7, размещен пуансон

8, Г-образный выталкиватель 9 и матрица 10.

10 При подаче воздуха в верхнюю часть цилиндра его поршень, двигаясь с помощью штока (не показанного на чертеже) вниз, перемещает выталкиватель 9 и связанный с ним фиксатором 11 пуансон 8. Пуансон, двигаясь вниз, 15 отсекает одну деталь и производит формовку ее выводов на матрице 10. После окончания формовки выталкиватель своим скосом 12 отжимает матрицу 10 и пуансон подает находящуюся в его канавке деталь к плате с печат20 ным монтажом. Не доходя 0,2 — 0,3 лкл до платы, пуансон упирается своим пальцем 18 в нижний торец 14 выреза корпуса б головки и останавливается. Выталкиватель выжимает фиксатор 11, который уходит в лунку 15 кор25 пуса б. Освобожденный от пуансона выталкиватель опускается и выталкивает деталь 1б из канавки пуансона. Выводы деталей входят в отверстия платы с печатным монтажом, концы их обрезаются и прижимаются к плате

30 механизмом 17 подрезки и подгибки, 169606

15 (Фиг Р

5-Б

Рыг, Воздух после установки детали на плату подается в нижнюю полость цилиндра 5, шток которого, двигаясь вверх, перемещает выталкиватель 9 связанным с ним пальцем 18.

Выталкиватель штифтом 19 захватывает пуансон и увлекает его за собой. Пуансон при этом выталкивает фиксатор 11, который уходит в лунку 20 выталкивателя. Пуансон, двигаясь вверх, через систему рычагов, тягу и храповик (на чертеже не .показаны) управляет ведущим роликом механизма 4 подачи ленты, который перемещает ленту на один шаг, подавая тем самым очередную деталь к головке.

Использование одного пуансона для выборки радиодеталей из питателя, формовки выводов деталей и установки деталей на .плату позволило упростить конструкцию и повысить надежность работы всего устройства в целом.

Предмет изобретения

Устройство для автоматической укладки радиодеталей на платы с печатным монтажом, 5 содержащее механизм принудительной подачи к питателю деталей, размещенных на липкой ленте, укладочную головку и приспособление для подрезки и подгибки выводов деталей, отличающееся тем, что, с целью уп10 рощения конструкции устройства и повышения надежности его работы при укладке крупногабаритных деталей, укладочная головка содержит управляемый приводным механизмом выталкиватель Г-образной формы и

15 пуансон с опорным пальцем, снабженный канавкой, которая служит для размещения в ней укладываемых деталей, и посредством

Фиксатора соединенный с выталкивателем, а посредством системы рычагов, тяги и храпо20 вика — с ведущим роликом механизма подачи липкой ленты.

169606

Фиг 5
