О П И С А Н И Е l69608

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое or авт. свидетельства №

Кл. 21а4, 75

Заявлено 06 1Х.1963 (№ 855723/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.Ill.1965. Бюллетень № 7

Дата опубликования описания ЗХ1,1965

Государственный комитет ло делам изобретений и открытий СССР

МПК Н 01п

УДК 621.396 6(088 8) 1.-,.:::.".; ! г, :гп;;,-, „,, Л. H. Гитин, Г. Н. Левандовский, 3. М. Розенблат и Б. К. Бобров

Организация Государственного комитета электронной техники СССР

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЛИВКИ

ЭЛЕКТРО- И РАДИОИЗДЕЛИЙ КОМПАУНДОМ

Предмет изобретения

Подписная группа № 89

В известных устройствах для заливки электро- и радиоизделий компаундом, содержащих механизм приготовления и заливки компаунда в формы, транспортер для подачи заливочных форм, блоки контроля и автоматического управления, механизм приготовления и заливки компаунда в формы выполнен в виде двух отдельных агрегатов, что затрудняет полную автоматизацию процесса заливки и снижает качество заливки.

В предлагаемом устройстве, с целью полной автоматизации процесса заливки и повышения качества заливки, механизм приготовления и заливки компаунда в формы выполнен в виде двух поршневых пневматических дозаторов, соединенных с баками и со смесителем, под штуцером которого размещен пневматический подъемный стол. Баки содержат компоненты компаунда. Транспортер устройства снабжен накопителем и отсекателем, служащим для поштучной подачи форм к подъемному столу.

Между отсекателем и подъемным столом размещены индукционные нагреватели. Транспортер выполнен в виде грейферного пневматического механизма.

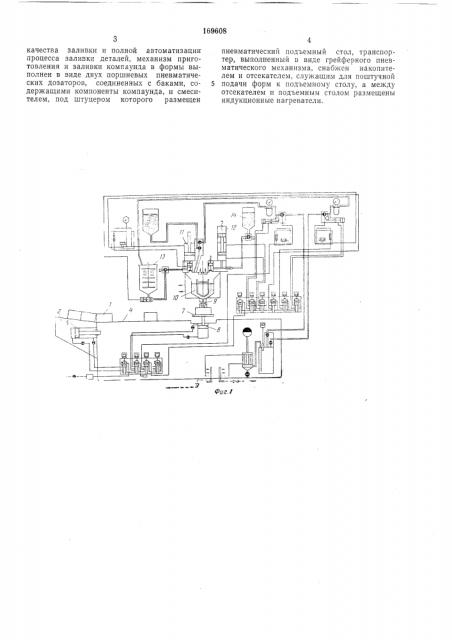

На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 — то же, общий вид.

Транспортер для подачи форм 1 содержит накопитель 2, отсекатель 3 служащий для поштучной подачи форм, и грейферный механизм 4 перемещения форм, управляемый пневмоцилиндром 5. В процессе подачи форм под заливку последние проходят два индукционных нагревателя б и поступают на приемный стол 7, управляемый пневмоцилиндрром 8. Стол, поднимаясь, подводит формы к штуцеру 9 смесителя 10, соединенного с двумя поршневыми пневматическими дозатора10 ми ll и 12. Дозатор 11 соединен с блоком 18, содержащим смесь основных компонентов комгаунда, а дозатор 12 — с блоком 14, в который залит отверднтель. Заливка форм продолжается до тех пор, пока в смесителе 10

15 не будет полностью израсходован запас компаунда, после чего начинается приготовление новой порции компаунда.

Устройство предназначено для заливки электро- и радионзделий компаундом хо20 лодного отверждения, Работа устройства полностью автоматизирована.

25 Устройство для заливки электро- и радиоизделий компаундом, содержащее механизм приготовления и заливки компаунда в формы, транспортер для заливочных форм, блоки контроля и автоматического управления, 30 отличающееся тем, что, с целью повышения

169608

Фиг. 1 качества заливки и полной автоматизации процесса заливки деталей, механизм приготовления и заливки компаунда в формы выполнен в виде двух поршневых пневматических дозаторов, соединенных с баками, содержащими компоненты компаунда, и смесителем, под штуцером которого размещен пневматический подъемный стол, транспортер, выполненный в виде грейферного пневматического механизма, снабжен накопителем и отсекателем, служащим для поштучной

5 подачи форм к подъемному столу, а между отсекателем и подъемным столом размещены индукционные нагреватели.

169608

Фиг 2
