Устройство для установки пустотелых заклепок на печатные платы

Устройство для установки пустотелых заклепок на печатные платы

Иллюстрации

Показать все

Реферат

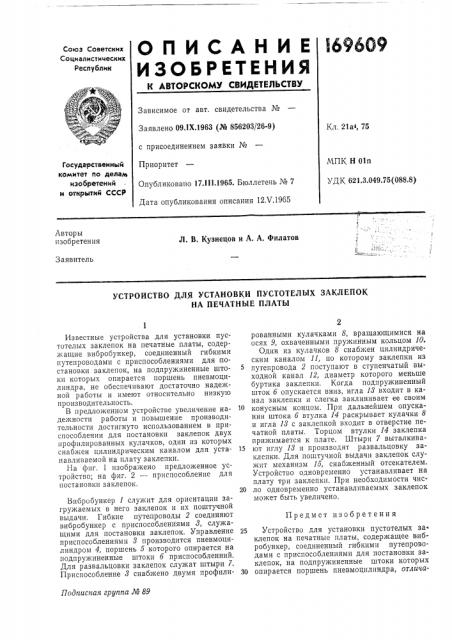

ОПИСАНИЕ 169609

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.1Х.1963 (№ 856203/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.!11.1965. Бюллетень № 7

Дата опубликования описания 12Лг.1965

Кл. 21а4, 75

Государственный комитет по делаю изобретений н открытий СССР

МПК Н Oln

УДК 621.3.049.75(088.8) Авторы изобретения

Л. В. Кузнецов и А. А. Филатов

Заявитель

УСТРОИСТВО ДЛЯ УСТАНОВКИ ПУСТОТЕЛЫХ ЗАКЛЕПОК

НА ПЕЧАТНЫЕ ПЛАТЫ

Предмет изобретения

Подписная группа М 89

Известные устройства для установки пустотелых заклепок на печатные платы, содержащие вибробункер, соединенный гибкими путепроводами с приспособлениями для постановки заклепок, на подпружиненные штоки которых опирается поршень пневмоцилиндра, не обеспечивают достаточно надежной работы и имеют относительно низкую производительность.

В предложенном устройстве увеличение надежности работы и повышение производительности достигнуто использованием в приспособлении для постановки заклепок двух профилированных кулачков, один из которых снабжен цилиндрическим каналом для устанавливаемой на плату заклепки.

Иа фиг. 1 изображено предложенное устройство; на фиг. 2 — приспособление для постановки заклепок.

Вибробункер 1 служит для ориентации загружаемых в него заклепок и их поштучной выдачи. Гибкие путепроводы 2 соединяют вибробункер с приспособлениями 3, служащими для постановки заклепок. Управление приспособлениями 8 производится пневмоцилиндром 4, поршень б которого опирается на подпружиненные штоки б приспособленний.

Для развальцовки заклепок служат штыри 7.

Приспособление 3 снабжено двумя профилированными кулачками 8, вращающимися на осях 9, охваченными пружинным кольцом 10.

Один из кулачков 8 снабжен цилиндрическим каналом 11, по которому заклепки из путепровода 2 поступают в ступенчатый выходной канал 12, диаметр которого меньше буртика заклепки. Когда подпружиненный шток б опускается вниз, игла 18 входит в канал заклепки и слегка заклинивает ее своим конусным концом. При дальнейшем опускании штока б втулка 14 раскрывает кулачки 8 и игла 13 с заклепкой входит в отверстие печатной платы, Торцом втулки 14 заклепка прижимается к плате. Штыри 7 выталкива15 ют иглу 13 и производят развальцовку заклепки. Для поштучной выдачи заклепок служит механизм 15, снабженный отсекателем.

Устройство одновременно устанавливает на плату три заклепки. При необходимости чис20 ло одновременно устанавливаемых заклепок может быть увеличено.

25 Устройство для установки пустотелых заклепок на печатные платы, содержащее вибробункер, соединенный гибкими путепроводами с приспособлениями для постановки заклепок, на подпружиненные штоки которых

ЗО опирается поршень пневмоцилиндра, отлича169609 вившееся тем, что, с целью увеличения надежности работы устройства и повышения его производительности, приспособление для постановки заклепок снабжено двумя, охваченСоставитель Ю. С. Козлов

Техред Т. П. Курилко Корректор Ю. М. Федулова

Редактор Н. С. Коган

Заказ 1022/12 Тираж 1200 Формат бум. 60><90 >

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

5 б ф ными пружинным кольцом профилированными разжимными кулачками, один из которых снабжен цилиндрическим каналом для устанавливаемой на плату заклепки.
